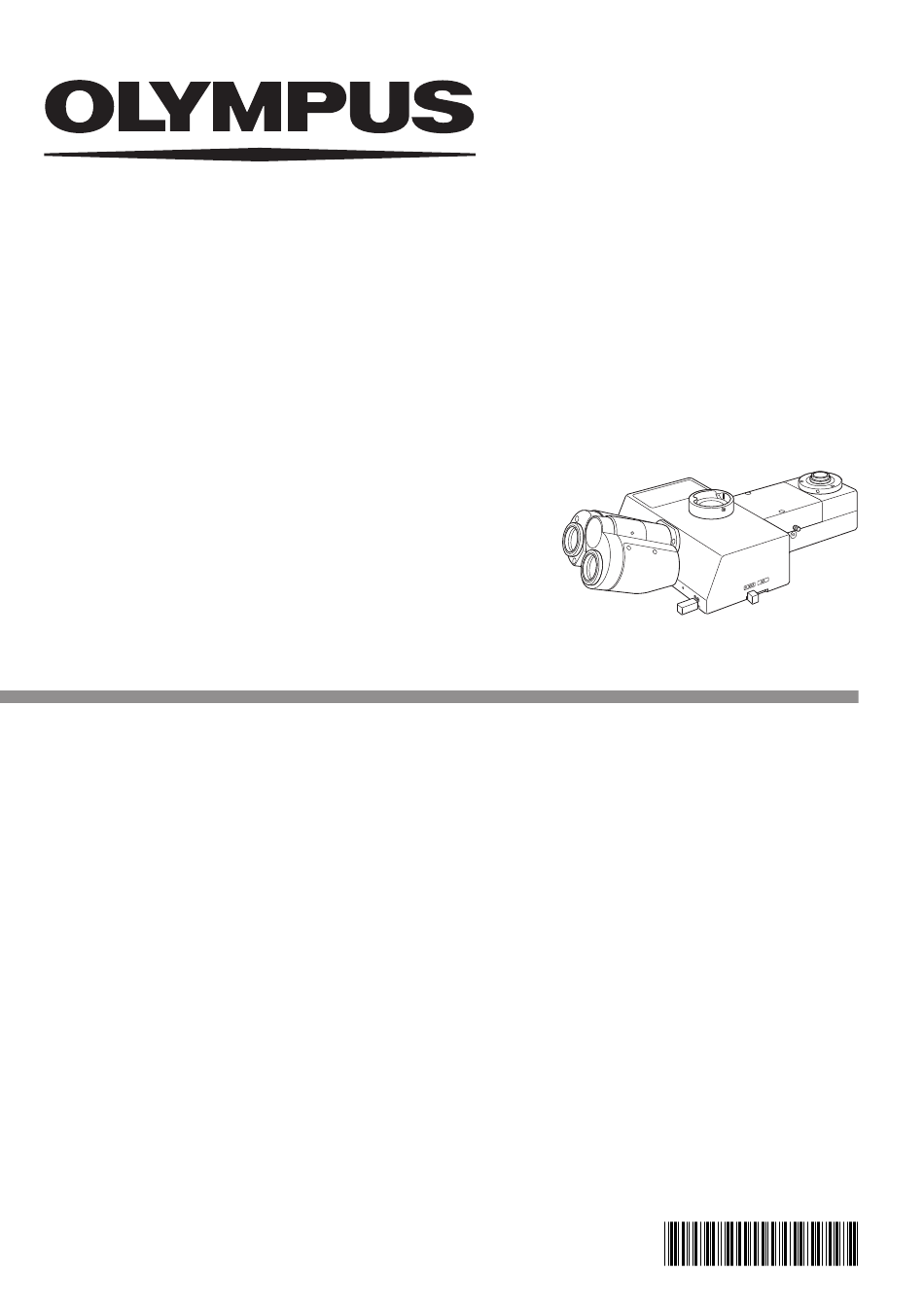

MODE D'EMPLOI
WI-DPMC
PORT DOUBLE AVEC VARIATEUR
DE GROSSISSEMENT
Ce mode d'emploi est destiné au Modèle WI-DPMC du Port double Olympus avec variateur de
grossissement. Afin de garantir la sécurité, d'obtenir les meilleurs résultats et de vous familia-
riser complètement avec l'utilisation du microscope motorisé, nous vous conseillons de lire
attentivement ce manuel avant de vous en servir. Garder ce mode d'emploi à proximité de
l'appareil pour toute consultation.
A X 7 6 5 1
Publicité
Sommaire des Matières pour Olympus WI-DPMC
- Page 1 PORT DOUBLE AVEC VARIATEUR DE GROSSISSEMENT Ce mode d'emploi est destiné au Modèle WI-DPMC du Port double Olympus avec variateur de grossissement. Afin de garantir la sécurité, d'obtenir les meilleurs résultats et de vous familia- riser complètement avec l'utilisation du microscope motorisé, nous vous conseillons de lire attentivement ce manuel avant de vous en servir.
- Page 3 WI-DPMC SOMMAIRE Pour permettre au port double avec variateur de grossissement de produire les meilleurs résultats possibles, il faut absolument que les modules d'observation soient installés correctement. Si vous avez l'intention d'installer vous-même le système, lire le chapitre 4 “ASSEMBLAGE” (pages 8 et 9) attentivement.
- Page 4 Noter que la luminosité dans les zones périphériques et la résolution risquent de diminuer lorsqu'un objectif autre que ceux désignés par Olympus est utilisé. # Lorsque le UMPlanFI10XW ou 20XW est associé à l'objectif à grossissement variable DPMC 4X (intégré), la résolution se détériore en raison du rapport élevé...
- Page 5 WI-DPMC Attention La sécurité de l'opérateur peut être mise en cause si l'instrument est utilisé d'une manière non spécifiée dans ce mode d'emploi. L'instrument peut également subir des dommages. Toujours manipuler et utiliser l'instrument selon les indications données dans ce mode d'emploi.
- Page 6 VUE EXTERIEURE, NOMENCLATURE DU SYSTEME Camera C-CCD (pour photographie en fluorescence) Port double avec variateur Caméra IR de grossissement (à Infra Rouge) WI-DPMC Illuminateur pour fluorescence en lumière incidente · BX-URA2 · BX-RFA · BX-RFAA Analyseur pour Statif microscope lumière incidente ·...
- Page 7 WI-DPMC CONTROLES Port double avec changeur de grossissement WI-DPMC Port arrière Port avant Capot de remplacement Avec Monture-C du miroir dichroïque (DM) FN : 22 FN : 2/3 pouce Tête binoculaire FN : 22 Capot Retiré lors du remplacement de l'objectif et de l'analyseur à...
- Page 8 FONCTIONNEMENT (Avant) Utilisation du sélecteur de trajet optique (Fig. 1) }Les trajets optiques peuvent être réglés de trois manières. Avec le trajet optique réglé en observation simultanée avant/ arrière, le miroir dichroïque (DM) reflète la lumière IR. Positions du sélecteur de trajet optique : Toute la lumière (100%) se dirige vers le port avant.
- Page 9 WI-DPMC. Réglage optique · Le réglage optique est possible seulement lorsque le port double WI-DPMC avec variateur de grossissement ² est installé correctement sur l'illuminateur pour lumière incidente @ sans déviation vers la gauche ou la droite.
- Page 10 Réglage confocal du port arrière (Fig. 5) 1. Desserrer les 2 vis de fixation confocales situées sur le port arrière à l'aide d'un tournevis Allen. 2. Régler le sélecteur d'objectif à grossissement variable pour engager l'objectif 4X dans le trajet optique. 3.
- Page 11 *La caméra C-CCD pour lumière à fluorescence et la caméra IR à C-monture devront être préparées par l'utilisateur. ** Les adaptateurs TV qui peuvent être installés ici comprennent les systèmes d'adaptateur TV OLYMPUS. L'utilisation de U-TVCAC intégrant un variateur de grossissement (1X, 2X, 4X) permet de modifier un grossissement sans changer...
- Page 12 4-2 Procédures détaillées d'assemblage Installation (remplacement) (Figs. 7 & 8) de l'objectif à grossissement variable 1. Desserrer la vis de fixation du capot @ à l'aide d'un tournevis Allen fourni avec le statif microscope et retirer le capot. 2. Desserrer la vis fixant la plaque de fixation de l'objectif à grossissement variable à...
- Page 13 NOTES...
- Page 14 NOTES...
- Page 16 OLYMPUS CORPORATION Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjuku-ku, Tokyo, Japan OLYMPUS EUROPA HOLDING GMBH Wendenstr. 14-18, D-20097 Hamburg, Germany Phone: +49 40 23 77 30, Fax: +49 40 23 77 36 47 E-mail: microscopy@olympus-europa.com OLYMPUS FRANCE S.A. 74 rue d'Arcueil, Silic 165, F-94533 Rungis Cedex, France Phone: +33 1 45 60 23 00, Fax: +33 1 46 86 56 46 E-mail: microscopie.ofr@olympus.fr...
