1.4. Paramètres techniques:
- paramètres électriques (tableau 3)
- paramètres mécaniques (tableau 4)
- paramètres d'exploitation (tableau 5)
Paramètres électriques (tableau 3).
Tension d'alimentation
Consommation de courant
Fréquence d'alimentation
Puissance du module d'alimentation
Rendement
Tension de sortie
Courant de sortie
Plage de réglage de la tension de sortie
Taux d'ondulation
Consommation du courant des circuits des
modules de l'appareil
Courant de charge de batterie
Protection contre les court-circuit SCP
Protection contre les surcharges OLP
Protection du circuit de batterie SCP et
protection inversion batterie
Protection contre survoltage
Protection des batteries contre les décharges
profondes UVP
Signalisation visuelle
- AC; diode signalisation de l'état d'alimentation
AC
- AUX; diode signalisation de l'état
d'alimentation DC á la sortie
- LB; diode signalant le chargement de la
batterie
Sorties:
- EPS; sortie indiquant défaut de la tension
secteur AC
MSRK1024

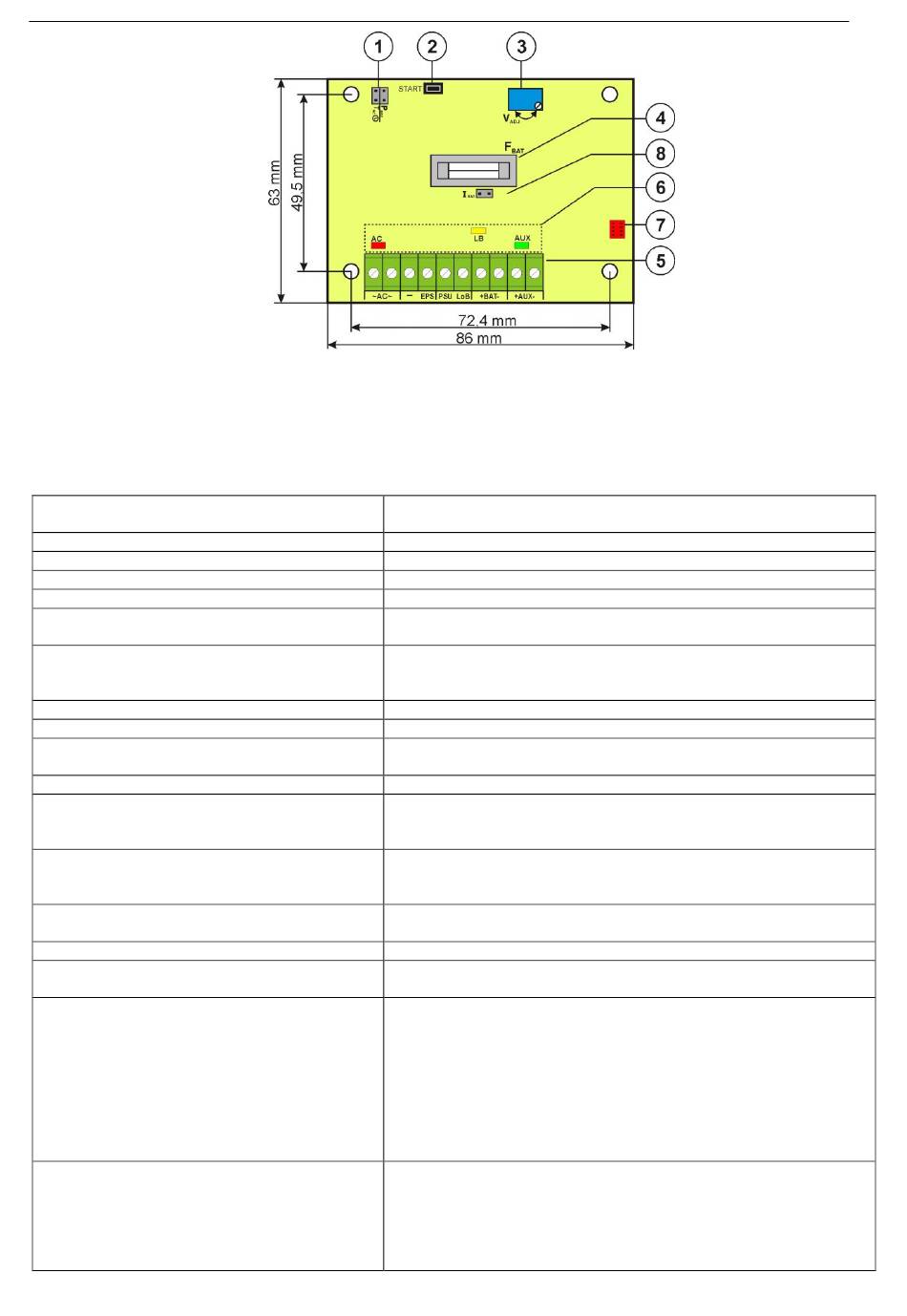

Croquis 2. Vue de la carte PCB du module de l'appareil.
30V÷32V AC
50VA min. (par exemple AWT5172430, AWT049)
2A max.
50Hz
28 W
89%
22V÷ 27,6 V DC – mode secouru
20V÷ 27,6 V DC – mode batterie
1A sans batterie
0,8A + 0,2A courant de charge de batterie
0,5A + 0,5A courant de charge de batterie
24V÷ 29V DC
30 mV p-p max.
20 mA
0,2A ou 0,5A – réglage á l'aide du commutateur (switch)
Electronique – limitation du courant, fusible á verre F
(remplacement du fusible après panne nécessaire) retour
automatique
110-150% de puissance du module de l'appareil, redémarrage
manuel (tout défaut nécessite la déconnexion du circuit de sortie
DC)
F2A- limitation du courant, fusible á verre F
fusible après panne nécessaire)
varisteurs
U<20V (± 5%) – déconnection des borniers des batteries
Configuration grâce au switch P
- rouge, état normal: diode allumée en permanance,
défaut: diode s'éteint
- vert, état normal: diode allumée en permanance,
défaut: diode s'éteint
- jaune, l'intensité de lumière dépend de courant de charge de la
batterie
- du type OC: 50mA max.
- temporisation 10s/60s (+/-20%) - réglage á l'aide du commutateur
(switch)T
BAT
état normal: niveau L (0V),
défaut: niveau hi-Z,
AC
4
BAT
(remplacement du
BAT
