2.3.4.3
Connecteur de branchement

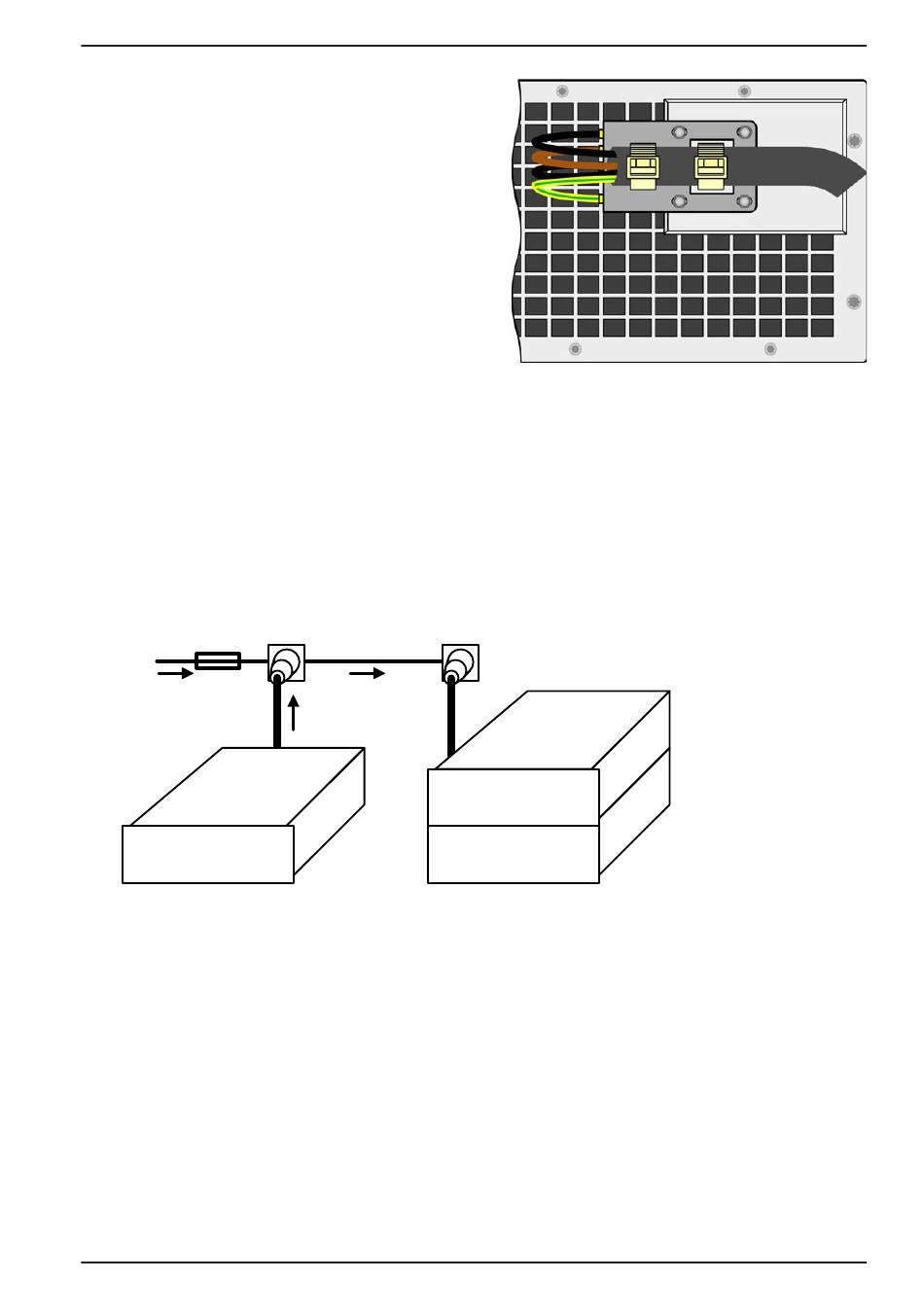

Il y a une fixation montée sur le bloc de connexion de l'en-
trée AC situé en face arrière. Elle est utilisée pour éviter
que le connecteur AC ne se desserre et se débranche à
cause des vibrations. La fixation est également utilisée
comme dispositif de soulagement de la tension.
En utilisant des écrous 4x M3, il est recommandé de
monter la fixation sur le bloc filtre AC, à chaque fois que
connecteur AC a été reconnecté.
Il est recommandé d'installer le dispositif de soulagement
en utilisant des sangles adaptées (non fournies), comme
illustré ci-contre.
2.3.4.4
Principe d'installation pour le procédé de réinjection d'énergie
Le schéma ci-dessous illustre un problème souvent non considéré : le courant de charge de l'installation électrique.
Les appareils de la série ELR 9000 HP récupèrent l'énergie et la réinjectent sur le réseau local ou publique. Le
courant réinjecté s'ajoute alors au courant du réseau et ceci peut être à l'origine de surcharge sur l'installation
existante. En considérant l'un des deux points de connexion, peu importe de quel type ils sont, il y a généralement
aucun fusible supplémentaire d'installé. Dans le cas d'un défaut dans la partie AC (ex : court-circuit) d'un appareil
ou s'il y a plusieurs appareils connectés pouvant atteindre une puissance plus élevée, le courant total pourra tra-
verser les câbles qui ne sont pas prévus pour de s courants aussi élevés. Cela peut entraîner des dommages ou
même un incendie au niveau des câbles ou des points de connexion. Cela est valable pour toutes les puissances.
La conception de l'installation existante doit être réalisée en conséquence selon la connexion ultérieure d'autres
unités, afin d'éviter tout endommagement et accidents.
Schéma avec 1 charge à réinjection :
16 A
Réseau
ELR 9000 HP
Lors de l'utilisation de plusieurs appareils à réinjection, ex : unités de réinjection d'énergie sur la même branche
de l'installation, les courants totaux par phase augmentent en conséquence.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
jusqu'à 29 A
13 A
Consommation 1
Consommation 2
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série ELR 9000 HP Slave
