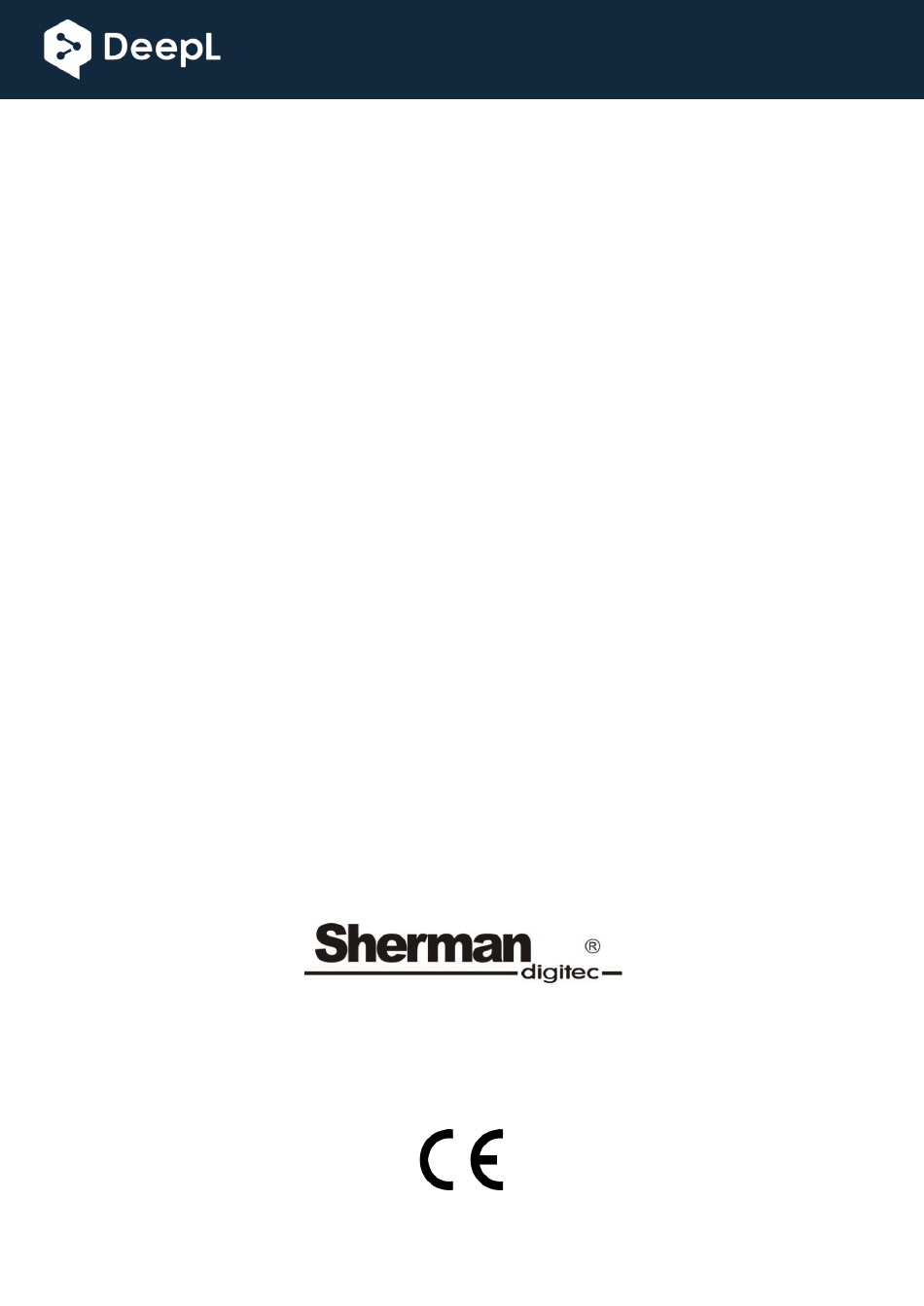

- Page 1 Abonnez-vous à DeepL Pro pour éditer ce document. Visitez www.DeepL.com/Pro pour en savoir plus. V1.3 20.03.25 MANUEL D'INSTRUCTIONS ONDULEUR-REDRESSEUR SYNERGIQUE SOUDABLE DIGIMIG 2OOX SYNERGIQUE...
- Page 2 NOTE ! Avant d'installer et de mettre en service l'unité, lisez ce manuel 1. COMMENTAIRES GÉNÉRAUX La mise en service et le fonctionnement de l'appareil ne peuvent être effectués qu'après une lecture approfondie du présent manuel d'utilisation. En raison du développement technique continu de l'appareil, son apparence et certaines fonctions peuvent être modifiées et son fonctionnement peut différer dans le détail des descriptions du manuel et de l'emballage.
- Page 3 • Utilisez des rideaux de protection en matériaux ininflammables et choisissez les bonnes couleurs pour les murs qui absorbent les radiations nocives. Prévention de l'empoisonnement par les vapeurs et les gaz pendant le soudage, dû au revêtement des électrodes et à l'évaporation du métal : •...
- Page 4 3. DESCRIPTION GÉNÉRALE La machine à souder DIGIMIG 2OOX SYNERGIC est utilisée pour la soudure manuelle de l'acier et des métaux non ferreux. Il permet de souder avec les méthodes MMA (électrode couverte), TIG Lift et MIG/MAG. La méthode MIG/MAG peut être utilisée en mode manuel et synergique, ce qui simplifie son fonctionnement et permet l'utilisation du soudeur par des personnes moins expérimentées et des amateurs.
- Page 5 4.2 Titulaire d'un MIG Le type de poignée : TW-15 200 A ( Capacité maximale de transport de courant : Type de refroidissement : par le gaz Flux de gaz de refroidissement : 10-18 l/min Longueur : Cycle d'utilisation Le cycle de travail est basé sur une période de 10 minutes. Un cycle d'utilisation de 45 % signifie qu'une pause de 5,5 minutes est nécessaire après 4,5 minutes de fonctionnement.
- Page 6 1. Panneau de contrôle 8. Pince de mise à la terre 2. Télécommande de pistolet à bobine / 9. Fan prise de poignée 10. Interrupteur d'alimentation 3. Nid "-" 11. Embout de raccordement au gaz de protection 4. Connecteur de changement de polarité 12.
- Page 7 5.1.2 Méthode TIG Un support TIG supplémentaire est nécessaire pour cette méthode de soudage. Une poignée refroidie au gaz, d'une capacité de 200A, équipée d'une vanne de contrôle du gaz de protection, est nécessaire. La pince de courant du support doit être connectée à une prise de courant de polarité négative (3) et le câble de gaz au réducteur de la bouteille de gaz.
- Page 8 5.1.3.2 Soudage avec du fil d'acier autoprotégé Branchez la pince de courant du support à la prise du support MIG (6). Placez la fiche de changement de polarité (4) dans la prise (3). Connectez le pôle positif de la source (5) au matériau à souder à l'aide du câble avec la pince de serrage.
- Page 9 2. Vérifiez que les rouleaux d'entraînement sont adaptés au type et au diamètre du fil. Si nécessaire, insérez le bon rouleau. Pour les fils d'acier, utilisez des rouleaux avec des rainures en V et pour les fils d'aluminium, des rainures en U. 3.
- Page 10 A - Affichage L'écran affiche les noms et les valeurs des paramètres : Inductance - sa régulation permet d'optimiser les caractéristiques de l'arc en fonction de l'épaisseur de l'élément soudé et de la méthode et des conditions de soudage. Uniquement pour la méthode MIG/MAG.
- Page 11 Ar+CO2 Fonction ARC FORCE...
- Page 12 Soudage d'acier sous gaz protecteur Fonction ANTI STICK Soudage de l'acier Tension de soudage avec du fil autoprotégé Soudage de l'aluminium Courant de soudage Soudage de l'acier inoxydable Correction de la tension de soudage Affichage des valeurs des paramètres Vitesse d'alimentation du fil Diamètre du fil d'électrode Diamètre du fil d'électrode Contrôle en mode double...
- Page 13 Mode de contrôle de l'appareil (deux temps). En mode deux étapes, une pression sur l'interrupteur situé dans la poignée du manche allume l'ioniseur et l'arc s'allume. La soudure s'effectue en appuyant sur l'interrupteur. Le fait de relâcher l'interrupteur arrête la soudure. Mode de contrôle de l'appareil (quatre barres).
- Page 14 E - Bouton de commande/interrupteur Le bouton sert à régler les paramètres de soudage. Tourner le bouton vers la gauche réduira la valeur du paramètre et tourner le bouton vers la droite l'augmentera. F - Bouton de sélection du matériau soudé et du gaz de protection. MATERIEL Bouton actif uniquement pendant le soudage MIG/MAG.
- Page 15 7. LE PARAMÉTRAGE 7.1 Méthode MMA Après avoir sélectionné la méthode MMA, il est possible de régler le courant de soudage et les fonctions ARC FORCE et HOT START, ainsi que d'activer/désactiver les fonctions VRD et ANTI STICK. Fonction VRD La fonction VRD réduit la tension à...
- Page 16 En mode quatre boutons, une pression sur l'interrupteur de la poignée allume l'ioniseur et l'arc s'enflamme, puis relâchez l'interrupteur et effectuez le soudage avec l'interrupteur relâché. En appuyant à nouveau sur l'interrupteur, on met fin à la soudure. Correction de la tension de soudage en mode synergétique Après avoir réglé...
- Page 17 7.4 Mémoire des paramètres L'appareil dispose d'une mémoire pour les derniers réglages, c'est-à-dire qu'après avoir été éteint et rallumé, les derniers paramètres réglés sont restaurés. Pour sauvegarder les paramètres, ne modifiez aucun d'entre eux pendant au moins une minute, 8. SOUDAGE DES ALLIAGES D'ALUMINIUM En mode synergie, vous pouvez sélectionner le programme de soudage de l'aluminium.
- Page 18 • Si un fil relativement froid est introduit dans la pièce par une journée chaude et humide et ouvert immédiatement, il est possible que l'air humide contamine le fil. Par conséquent, lorsque vous stockez du fil dans une pièce climatisée, veillez à ne pas déballer le fil avant qu'il n'ait été chauffé et adapté...
- Page 19 11.3 Méthode MIG Sortie Épaisseur Courant Tension Diamètre Vitesse Débit de Intervalle d'électro de la du fil (mm) de libre feuille soudage soudage (mm) soudage (l/min) (mm) （A） （V） (mm) (cm/min) 0.8,0.9 60～70 16～16.5 50～60 75～85 17～17.5 50～60 10～15 0.8,0.9 80～90 16～16.5 50～60...
- Page 20 0．8 0.8,0.9 60～70 16～17 40～45 10～15 80～90 18～19 45～50 10～15 0.8,0.9 90～100 19～20 45～50 10～15 0.8,0.9 100～130 20～21 45～50 10～15 0.8,0.9 1.0,1.2 120～150 20～21 45～50 10～15 150～180 20～22 35～45 10～15 20～25 1.0,1.2 1．2 200～250 24～26 45～50 10～15 20～25 Sortie Épaisseur Diamètre Courant Tension...
- Page 21 Vérifier le tuyau d'alimentation en gaz, Le gaz de protection s'échappe avec une corriger le raccordement du tuyau aux intensité insuffisante. raccords et l'état des raccords rapides Vérifier le réducteur de la bouteille...
- Page 22 Polarité inappropriée de la connexion Connecter correctement les lignes de soudure des câbles de soudage Qualité de soudure insatisfaisante Electrode d'humidité. Remplacer l'électrode dans le soudage MMA, l'électrode Le soudeur est alimenté par l'appareil adhère au matériau à souder Branchez l'appareil directement sur le L'alimentation électrique ou par un long secteur câble de rallonge dont la section du câble...
- Page 23 Les dommages résultant de l'utilisation du soudeur dans des conditions inappropriées et du non- respect des instructions d'entretien ne sont pas couverts par la garantie.
- Page 24 15. LES INSTRUCTIONS DE STOCKAGE ET DE TRANSPORT L'appareil doit être stocké à une température comprise entre -10°C et +40°C et à une humidité relative allant jusqu'à 80%, sans émanations ni poussières caustiques. Les appareils emballés doivent être transportés par des moyens de transport couverts.
- Page 25 18. DIAGRAMME DE CÂBLAGE...
- Page 26 DÉCLARATION DE CONFORMITÉ 01/DIGIMIG200XSYNERGIC/2019 Le mandataire du fabricant : TECWELD Piotr Polak 41-943 Piekary Śląskie ul. Szmaragdowa 21/3/6 le service : 41-909 Bytom Krzyżowa 3 POLOGNE Nous déclarons que le produit mentionné ci-dessous : Soudeur à onduleur Nomhandlowa: DIGIMIG 200X SYNERGIC Typ: MCU MIG 200X La marque du fabricant :...
