3.5.6 Configuration de l'Alimentation sans Coupure
Connectez le système d'alimentation sans coupure au port DI/DO du NVR afin de permettre l'émission et

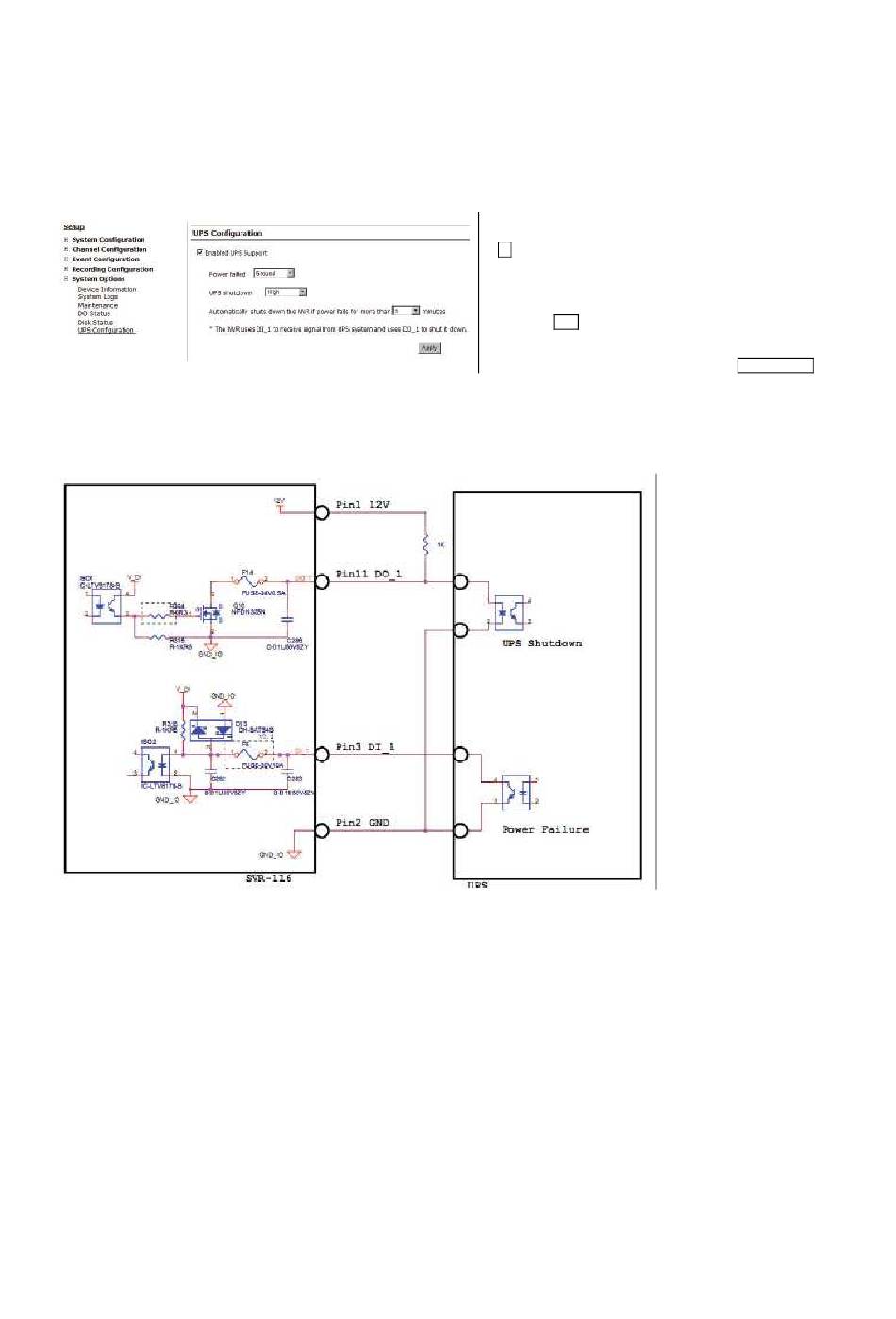

la réception de signaux entre le dispositif UPS et le NVR. Reportez-vous au schéma ci-dessous pour
connecter l'UPS au moyen de son interface RS-232 au port DI/DO du NVR.
Le NVR peut recevoir le signal en provenance de l'UPS quand il se produit une coupure de l'alimentation,
et il s'arrête de lui-même automatiquement après un certain temps.
Connexion de l'UPS via son interface RS-232 au port IO du NVR :
* Le serveur NVR utilise DI_1 pour recevoir le signal en provenance du système UPS et DO_1 pour
l'éteindre.
Configuration UPS
...
Soutien UPS activé
Panne d'alimentation
Arrêt UPS
Arrêt automatique du NVR si l'alimentation s'interrompt pendant
plus de
......
* Le NVR utilise DI_1 pour la réception du signal du système UPS
et DO_1 pour l'arrêter.
Page 71 sur 71
minutes
...Appliquer...
Arrêt du dispositif UPS
Panne d'alimentation
GND = Ground : Terre
