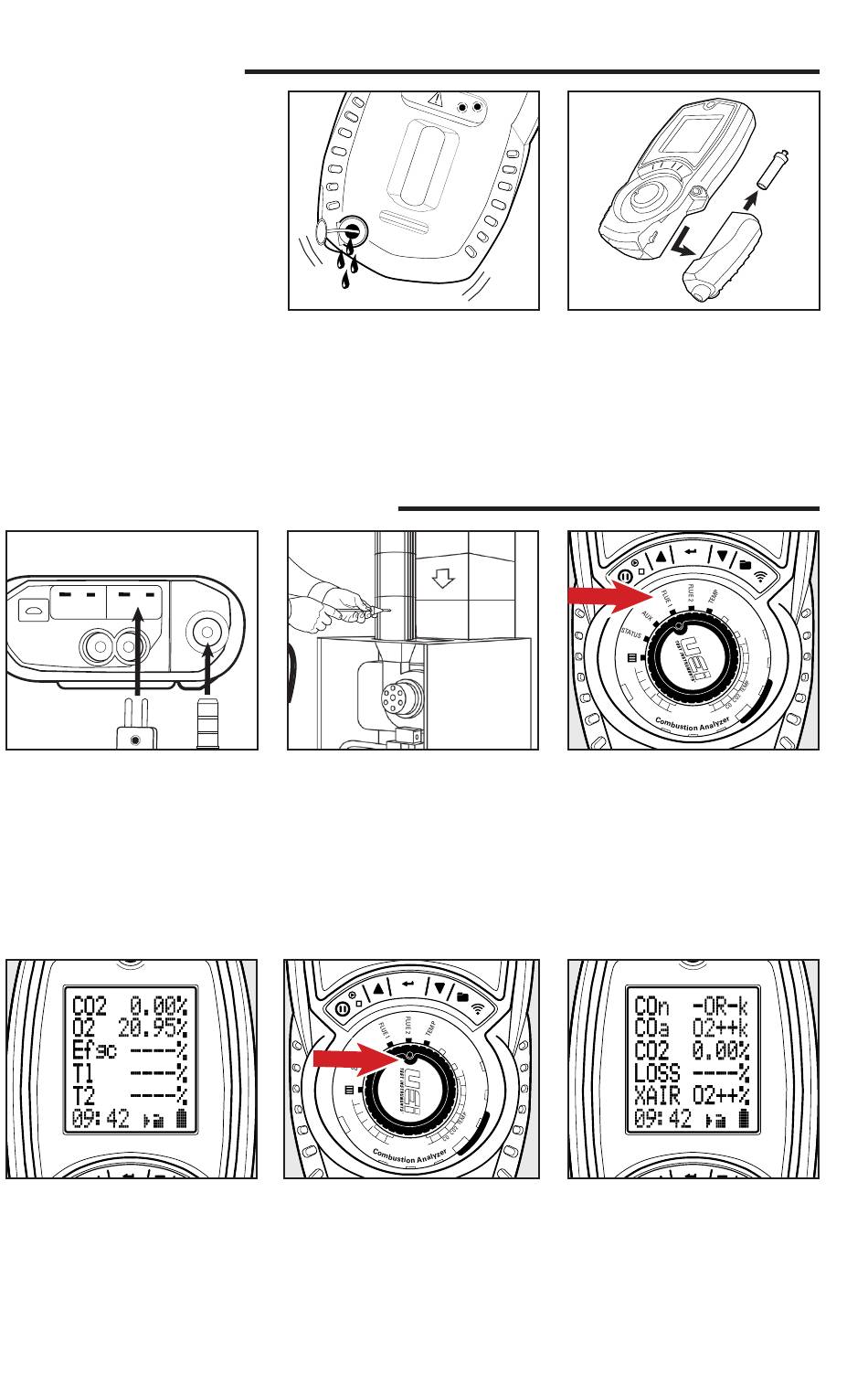

AVANT DE TESTER
LISTE DE VÉRIFICATION
o Le filtre à particules est propre
o Le séparateur d'eau et le
conduit de la sonde sont exempts
d'eau
o Tous les raccordements des
tuyaux et des thermocouples sont
bien fixés
o Le séparateur d'eau est
correctement monté.
o Mise en marche et remise à zéro
o La sonde de gaz de combustion
échantillonne de l'air
ambiant FRAIS
ANALYSE DE LA COMBUSTION
T2
T1
P2
P1
Insérer la sonde de gaz de
combustion dans l'entrée de
combustion. Insérer la sonde
de température de type K dans
l'entrée T1.
REMARQUE : S'il n'y a pas de trou, consulter les instructions d'entretien et d'installation de l'appareil pour connaître
la meilleure méthode de test ou se renseigner auprès des autorités de votre localité sur les meilleures pratiques.
Flue 1 affiche CO2, O2, Efficacité
brute, température du gaz de com-
bustion, température à l'entrée.
C160
Retirer la gaine en caoutchouc
et le bouchon de vidange rouge.
Laisser l'eau s'écouler. Réinsérer
le bouchon en caoutchouc et
remettre le couvercle de la gaine.
Insérer la sonde de gaz de
combustion dans la cheminée.
Ajuster le cône de manière à
ce que la pointe de la sonde se
trouve approximativement au
centre de la cheminée.
C163
Tourner le sélecteur de fonction
rotatif sur FLUE 2 (GAZ DE
COMBUSTION 2) pour les
paramètres de l'écran de test
des gaz de combustion 2.
Retirer la gaine de protection en
caoutchouc. Retirer le séparateur
d'eau de l'analyseur. Retirer le
filtre à particules de l'embout
et le remplacer par un nouveau.
Rattacher le séparateur et la gaine.
C163
Tourner le sélecteur de fonction
rotatif sur FLUE 1 (GAZ DE
COMBUSTION 1) pour les
paramètres de l'écran de test
des gaz de combustion 1.
Flue 2 (Gaz de combustion 2)
affiche le CO (ppm), les pertes
calculées, le pourcentage
d'excès d'air. Effectuer tous les
réglages nécessaires pour une
combustion correcte et attendre
que l'analyseur affiche les
C163
changements dans les relevés.
(Répéter le cas échéant).
