Gessi RETTANGOLO 20085 Manuel D'installation
Table des Matières
All manuals and user guides at all-guides.com
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
RETTANGOLO
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
Art. 20085
Art. 20086
Art. 20087
Gessi SpA - Parco Gessi
www.gessi.com - gessi@gessi.it
Table des Matières
Manuels Connexes pour Gessi RETTANGOLO 20085
Sommaire des Matières pour Gessi RETTANGOLO 20085

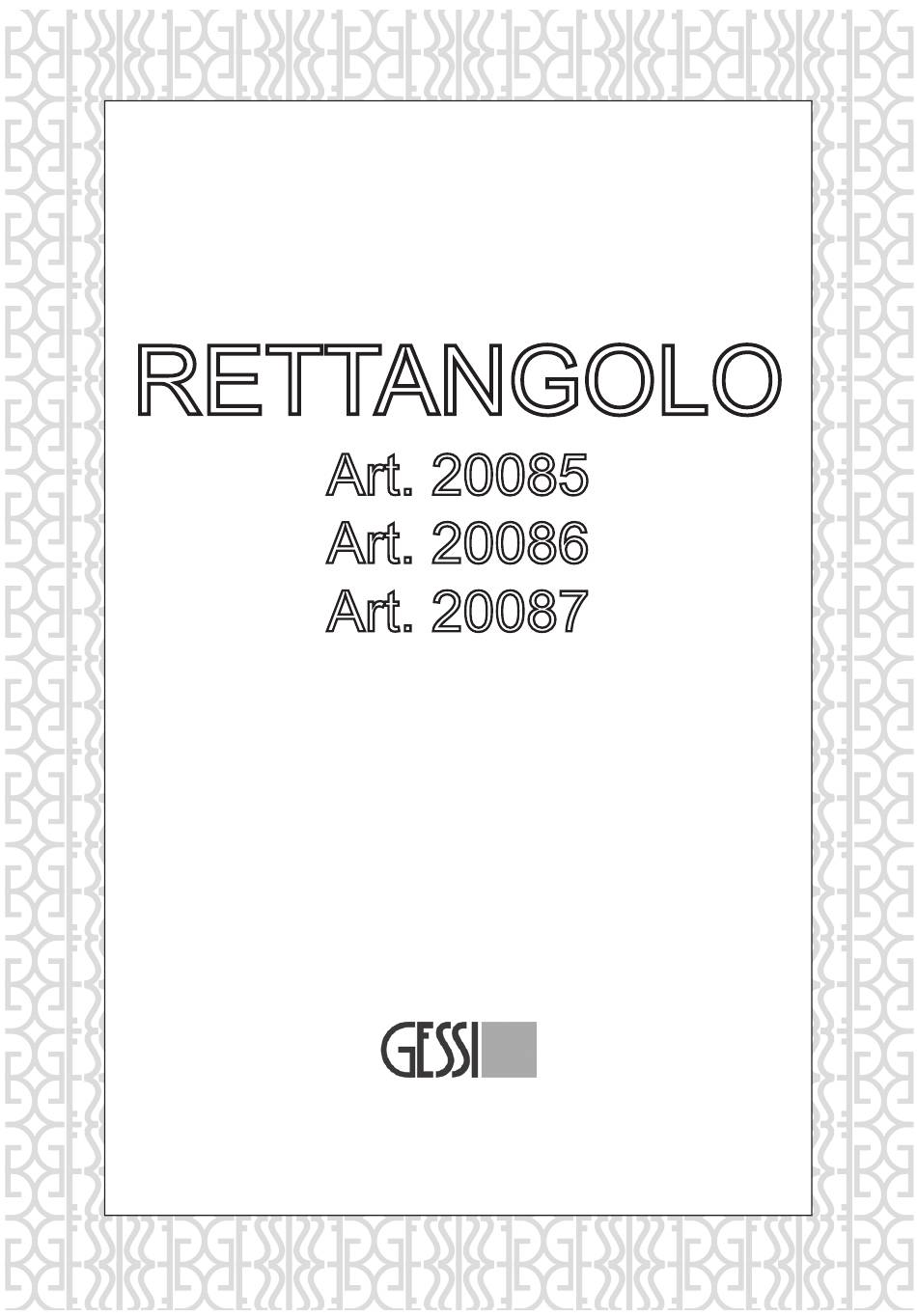

- Page 1 PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN BAD-MISCHUNGSPROGRAMM PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ RETTANGOLO Art. 20085 Art. 20086 Art. 20087 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Page 2 All manuals and user guides at all-guides.com PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art.
-
Page 3: Dati Tecnici
All manuals and user guides at all-guides.com PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм Art. -
Page 4: Données Techniques
All manuals and user guides at all-guides.com PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique général, dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.On recom- mande ainsi d’installer des filtres également sur le système général. - Page 5 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм G 1/2”...
- Page 6 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Installazione corpo incasso Prima di iniziare assicurarsi che l’acqua della rete idrica sia chiusa. Per creare un corretto alloggiamento per il corpo incasso è necessario verificare gli ingombri effettivi dello stesso e considerare le profondità...
- Page 7 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 1 Fig. 2 G 1/2” Fredda / Cold G 1/2” Calda / Hot Fig. 3 Fig. 4 Usare canapa o teflon Use hemp or teflon Employer chanvre ou teflon Benutzen Sie Hanf oder Teflon...
- Page 8 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 7 Fig. 8 Installazione corpo incasso (continua...) Fig. 1 - Togliere i tappi di protezione dei filetti per permettere l’allacciamento alla rete idrica. Fig.
- Page 9 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА A ce point on peut effectuer un test pour vérifier qu’il n’y a pas de fuites dans le système. Fig. 7-8 - Maçonner complètement l’encastrement en adhérant autant que possible à la protection en pla- stique de celui-ci.
- Page 10 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 9 Fig. 10 3 mm Fig. 11 Fig. 12 3 mm Fig. 13 Fig. 14 2,5 mm 2,5 mm...
- Page 11 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Installazione delle parti esterne Fig. 9 - Togliere le protezioni in plastica dal corpo incasso. Fig. 10 - Svitare le viti che fissano il tappo di collaudo ed estrarlo dal corpo incasso. ATTENZIONE: non gettare le viti perchè...
- Page 12 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Установка наружных частей Рис. 9 - Снимите пластиковые защиты с встроенного корпуса. Рис. 10 - Отвинтите винты, крепящие испытательную заглушку, и снимите ее с встроенного корпуса.
- Page 13 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 15 Fig. 16 Fig. 17 Fig. 18 2,5 mm Fig. 19 2,5 mm...
- Page 14 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Installazione delle parti esterne (continua...) Fig. 15-16-17 - Inserire sul raccordo la bocca di erogazione e prima di fissarne la posizione con gli appo- siti grani verificarne il corretto allineamento.
- Page 15 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Fig. 20 Fig. 21 3 mm Fig. 22 Fig. 23 Cromo Non Cromo Chrome Non Chrome Fig. 24 Non Cromo Non Chrome...
- Page 16 All manuals and user guides at all-guides.com INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА Installazione delle parti esterne (NON in finitura CROMO) Fig. 20 - Togliere le protezioni in plastica dal corpo incasso. Fig. 21 - Svitare le viti che fissano il tappo di collaudo ed estrarlo dal corpo incasso. ATTENZIONE: non gettare le viti perchè...
-
Page 17: Fonctionnement
All manuals and user guides at all-guides.com FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА Fig. 25 Fig. 26 COLD FUNZIONAMENTO In condizione di riposo la leva si troverà in posizione centrale inclinata verso il basso. Per avviare l’erogazione dell’acqua spingere verso l’alto la leva;... - Page 18 All manuals and user guides at all-guides.com FUNZIONAMENTO - WORKING - FONCTIONNEMENT - FUNKTIONIERUNG - FUNCIONAMIENTO - РАБОТА РАБОТА В исходном состоянии рычаг будет находиться в центральном положении, наклоненным вниз. Для включения подачи воды поднимите рычаг вверх. В этом положении будет подаваться смешанная вода.
- Page 19 All manuals and user guides at all-guides.com MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Art. 20085 Art. 20086 Art. 20087 Parti di ricambio: Ersatzteile: 1 - Maniglia completa 1 - Vollständiger Griff 2 - Rosone 2 - Rosette 3 - Cartuccia 3 - Kartusche 4 - Ghiera di serraggio cartuccia...
-
Page 20: Sostituzione Della Cartuccia
All manuals and user guides at all-guides.com MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 27 Fig. 28 Ch. 28 mm 2.5 mm SOSTITUZIONE dEllA CARTUCCIA Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) utilizzando una chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (F). -
Page 21: Sustitución Del Cartucho
All manuals and user guides at all-guides.com MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ AUSTAUSCHEN dER KARTUSCHE Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz geschlossen ist. Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann den Griff (B) herausziehen, indem man ihn von der Kartusche (F) abzieht. -
Page 22: Nettoyage / Substitution De L'aerateur
All manuals and user guides at all-guides.com MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ Fig. 29 Fig. 30 PUlIZIA / SOSTITUZIONE dEll’AERATORE Prima di effettuare tale operazione assicurarsi che l’acqua della rete idrica sia chiusa. Nel caso l’erogazione non fosse fluida svitare manualmente il porta aeratore, estrarre il filtro senza danneggiare e/o smarrire la guarnizione. - Page 23 All manuals and user guides at all-guides.com MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ lIMPIEZA / SUSTITUCIóN dEl AIREAdOR En le caso de que la erogación no fuese fluida, destornillen manualmente el porta-aireador, extraigan el filtro sin dañar y/o perder la junta. Si el filtro resultara atascado, será suficiente enjuagarlo utilizan- do agua corriente sin detergentes.
- Page 24 All manuals and user guides at all-guides.com ET 39729 - R2...
