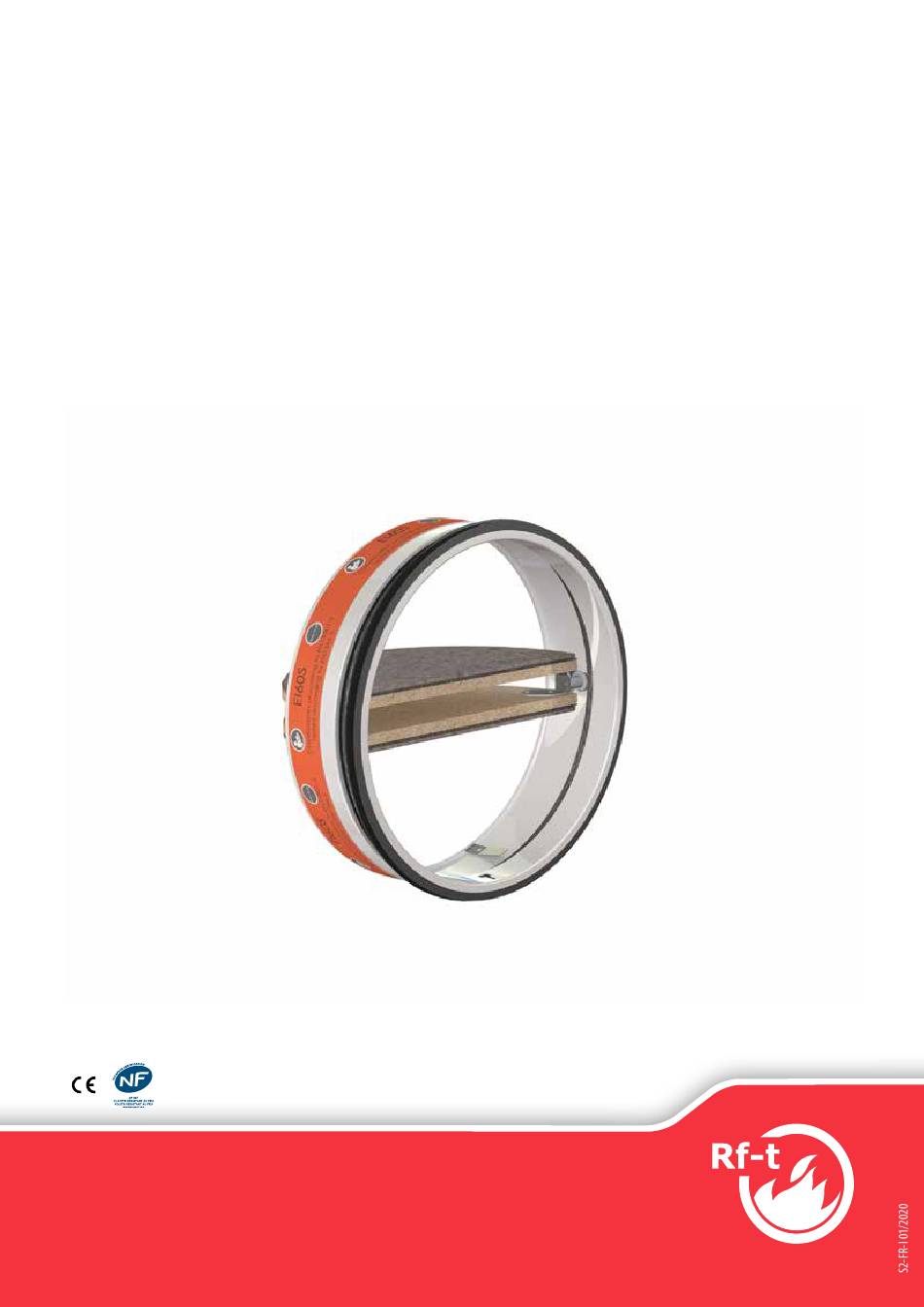

- Page 1 Clapet terminal coupe-feu circulaire. 0749 www.rft.be Rf-Technologies nv Lange Ambachtstraat 40 9860 Oosterzele Belgium Tel +32 9 362 31 71 Fax +32 9 362 33 07 info@rft.be...
- Page 2 Table des matières Table des matières Déclaration des performances Présentation du produit SC Gamme et dimensions SC0 Gamme et dimensions SC60 Gamme et dimensions SC90 Gamme et dimensions SC120 Évolution - kits (hors NF) Stockage et manipulation Montage Commande : ouverture manuelle...
- Page 3 Déclaration des performances Norme harmonisée...
- Page 4 Présentation du produit SC Présentation du produit SC Clapet terminal coupe-feu circulaire présentant une résistance au feu jusqu’à 120 minutes. Le côté feu est le côté opposé au fusible. Les clapets terminaux sont équipés d’un fusible thermique qui maintient les deux parties de la lame en position ouverte. Dès que la température dans la gaine dépasse 72°C, le fusible thermique se déclenche et les deux lames se ferment.
- Page 5 Gamme et dimensions Gamme et dimensions SC0 Clapet terminal coupe-feu circulaire présentant une résistance au feu de 60 minutes. dépassement lame: X ØDn [mm] ØDn [mm] 100 125 160 200 Gamme et dimensions SC60 Clapet terminal coupe-feu circulaire présentant une résistance au feu de 60 minutes. dépassement lame: X ØDn [mm] ØDn [mm] 100 125 150 160 200...
- Page 6 ∎ Les clapets terminaux coupe-feu Rf-t sont toujours testé dans des châssis de supports standardisés conformément à la EN 1366-2. Les résultats obtenus sont valables pour tous les châssis de supports similaires qui ont une résistance au feu, une épaisseur et une densité...
- Page 7 Montage Commande : ouverture manuelle 2. Poussez les deux pattes d'arrêts pour débloquer les lames. 3. Encliquetez le fusible dans le support pour verrouiller les lames.
- Page 8 Montage Commande : fermeture manuelle 2. Déclenchez (fermez) les lames en les poussant l'une vers l'autre et en exerçant une pression légère sur le fusible.
- Page 9 Montage en paroi et dalle massive Le produit a été testé et approuvé en : Gamme Type de paroi Scellement Classement SC(V)0 Ø 100-200 mm Paroi massive Béton armé ≥ 110 mm Mortier E 120 (v o g i) S - (300 Pa) SC(V)0 Ø...
- Page 10 S - (300 Pa) (EN 520) ≥ 100 mm Ossature métallique et plaques de plâtre Type F SC(V)120 Ø 100-200 mm Paroi flexible Laine de roche ≥ 40 kg/m³ + talons EI 120 (v o g i) S - (300 Pa) (EN 520) ≥...
- Page 11 Le produit a été testé et approuvé en : Gamme Type de paroi Scellement Classement SC(V)60 Ø 100-200 mm Paroi flexible Ossature métallique et plaques de plâtre Type A (EN 520) ≥ 100 mm Plâtre EI 60 (v o g i) S - (300 Pa) ≤...
- Page 12 NF (voir Déclaration des Performances selon la certification CE). montage, classement Gamme Type de paroi Paroi Classement Scellement Inst. SC(V)0 Ø 100-200 mm Paroi massive Béton armé ≥ 110 mm E 120 (v o g i) S - (300Pa) Mortier Dalle massive Béton armé ≥ 150 mm...
- Page 13 Poids Poids ØDn [mm] SC60 ØDn [mm] SC90 ØDn [mm] SC120 ØDn [mm] Graphiques de sélection p[Pa] Øn[mm] LWA[dB(A)] Δp [Pa] = ζ*v²*0,6 v[m/s] 9 10 11 12 ØDn [mm] ζ [-] 2,08 1,36 0,97 0,78 ...
- Page 14 Exemple Exemple Données Dn = 125 mm (SC0), v = 5 m/s Demandé Δp = ca. 21 Pa (Cfr. selectiegrafiek) LWA = ca. 47.5 dB(A) Calcul Δp = 1.36 * (5 m/s)² * 0.6 = 20.4 Pa Caract. aérauliques et acoustiques SC0 - niveau de puissance sonore pondéré...
- Page 15 Facteur de correction ΔL SC90 - niveau de puissance sonore pondéré A dans la gaine ØDn [mm] Sn [m²] 0,0014 0,0032 0,0064 0,0125 0,0219 Sn [%] 27,39 41,01 52,23 62,16 69,52 Q [m³/h] 162,00 291,00 509,00 939,00 1.597,00 60 dB Δp [Pa] 209,00 139,00...
- Page 16 Exemple de commande Exemple de commande SC60 produit diamètre Certifications et approbations Tous nos produits sont soumis à des tests par des institutions officielles. Les rapports de ces tests forment la base des certifications de nos clapets. BCCA-0749-CPR-BC1-606-0464-15650.08-2517 0749 18.27...
