Description fonctionnelle

Attention ! Les symboles C1, C2...C10 présents dans la suite de ce manuel sont liés aux
réglages de configuration inscrits dans la mémoire de la serrure durant la procédure
Réinitialisation de la mémoire (voir section : Configuration de la serrure SL2000F
dans la suite de ce manuel).
Sorties
La serrure électronique SL2000F dispose effectivement de trois lignes de sortie : sorties
de relais (REL1) et sorties de transistor (OUT1 et OUT2). Les sorties REL1 et OUT1
peuvent être affectées à fonction Verrou ou Statut, cependant la sortie OUT2 est
affectée de manière permanente à la signalisation des modes : Sonnerie et Alarme. Les

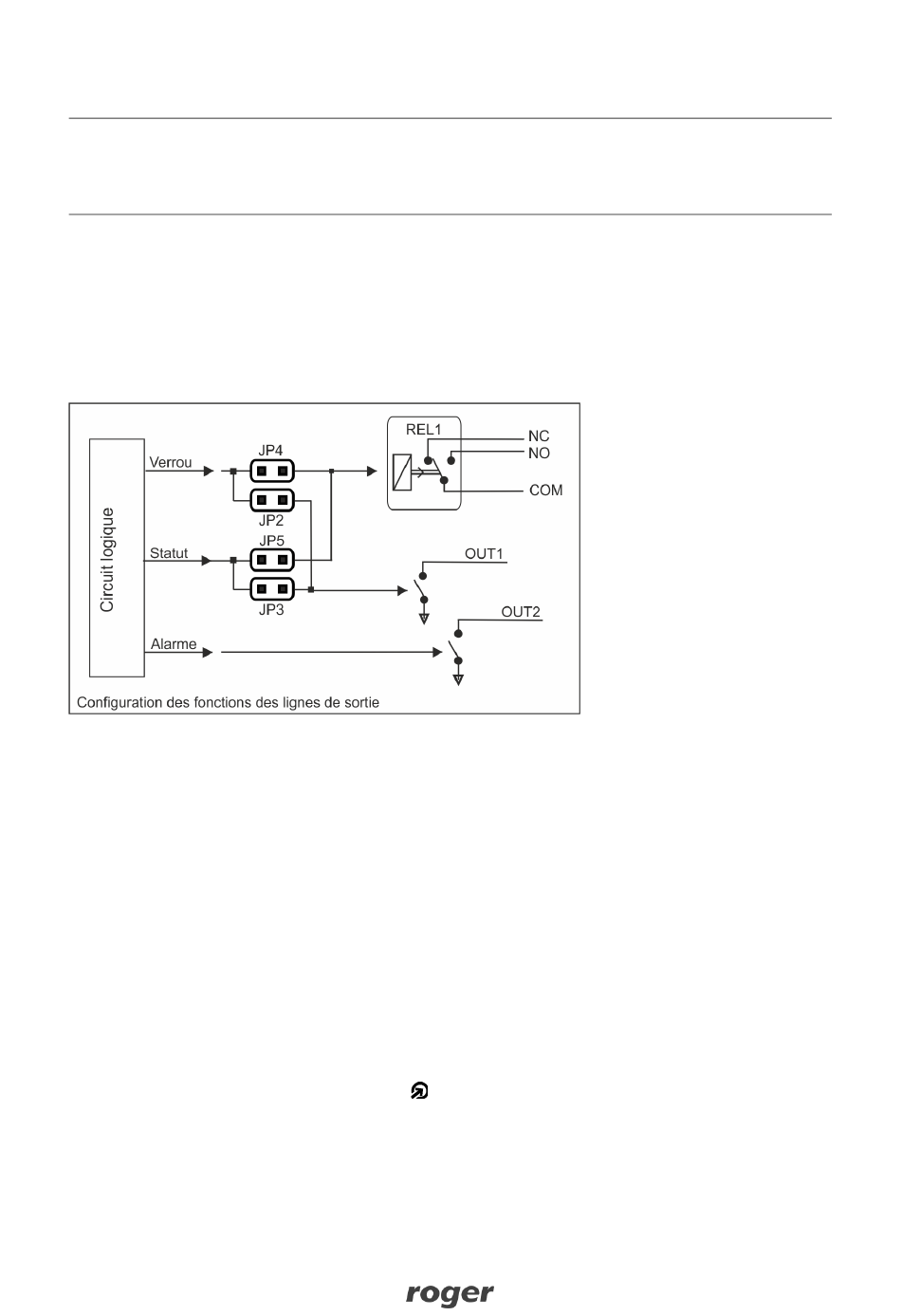

options de configuration des lignes de sortie de la serrure sont présentées
symboliquement sur la figure ci-après.
La sortie de relais REL1 offre un contact commutable (NO/NC) d'un calibre de 1.5A/24V
DC/AC. Les lignes OUT1 et OUT2 sont les lignes de type collecteur ouvert qui dans des
conditions normales (désactivation) représentent l'état de haute impédance, cependant
dans l'état de libération (activation) elles donnent le (-) de l'alimentation. Le courant
maximal passant par les sorties OUT1/OUT2 est limité à l'intérieur à 50 mA sachant que
la tension raccordée à ces sorties ne peut pas dépasser le seuil de 15 VDC. Dans un
appareil neuf, qui vient de sortir de l'usine, la sortie REL1 est affectée à la fonction
Verrou, et la sortie OUT1 à la fonction Statut. Ces paramètres peuvent cependant être
modifiés au moyen des jumpers JP2, JP3, JP4 et JP5 (voir section : Installation de la
serrure dans la suite de ce manuel).
Fonction : Verrou
La ligne Verrou est une ligne de type monostable (momentanée) et elle est activée au
moyen d'un des Codes UTILISATEURS librement choisi ou après l'utilisation du Bouton
de sortie. D'habitude elle sert à contrôler l'élément exécutif de blocage de la porte
(bride électrique, armature magnétique, etc.). En effet la ligne Verrou peut être affectée
à la sortie de relais REL1 ou à la sortie de transistor OUT1. L'état actuel du relais REL1
est signalé sur l'indicateur LED OUVERT qui est allumé tant que le relais est activé.
Fonction : Statut
La ligne Statut est une ligne de type bistable (dit loquet) et reflète l'état actuel
d'activation de la serrure c.-à-d. qu'elle est inactive lorsque la serrure est en mode
d'Activation ou actif lorsque la serrure est en mode de Désactivation. La ligne Statut
peut servir à contrôler un appareil quelconque ou un système qui exige un contrôle en
deux états de type ON-OFF, cependant en pratique elle est utilisée pour contrôler la zone
Page 3 de 14
