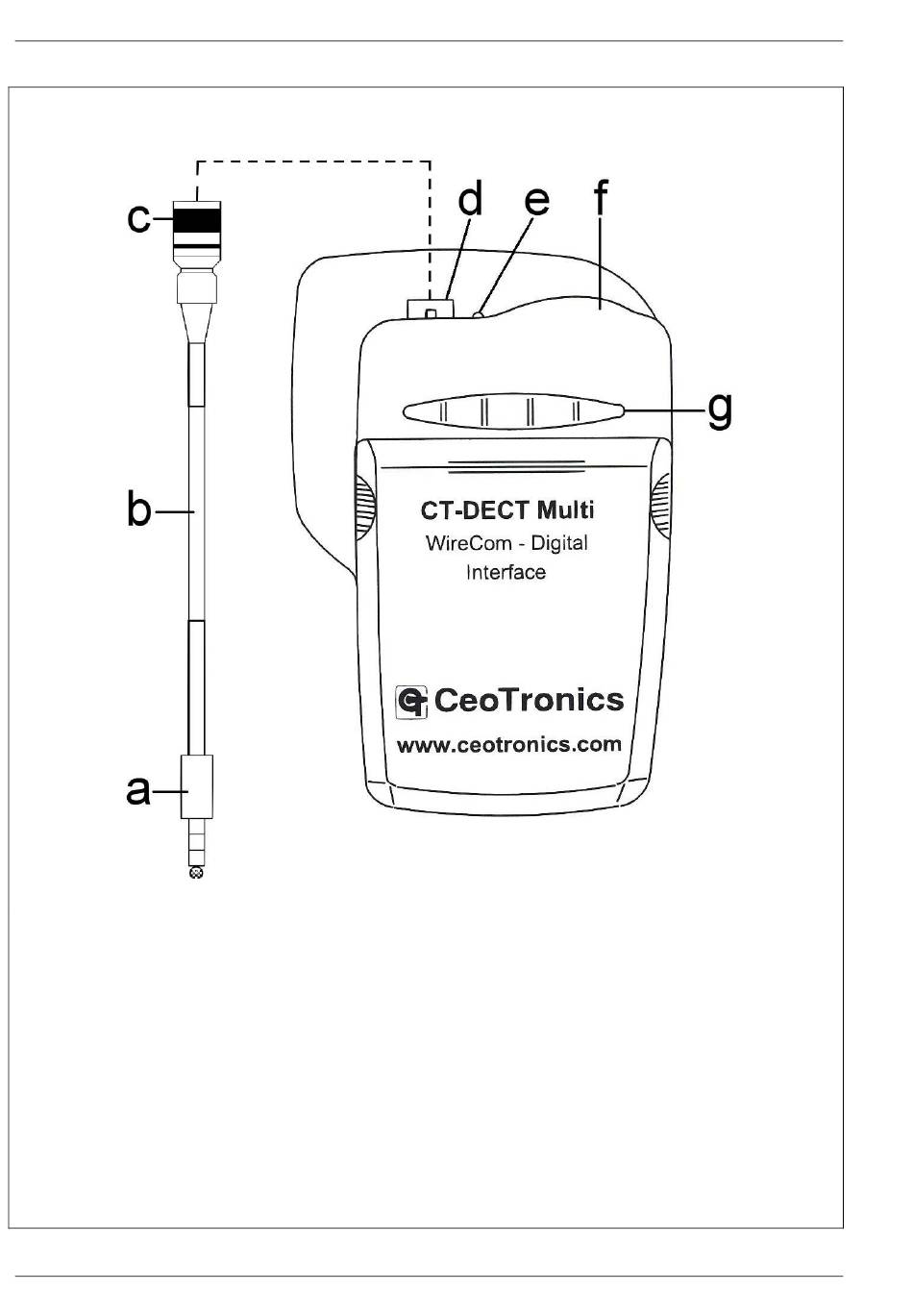

Photo 1 Eléments de manœuvre et de raccordement
«
a
Prise
Nexus TP120
Base à la ligne annulaire du système WireCom
b
Câble adaptateur d'une longueur d'environ 40 cm (avec fiches)
«
c
Fiche 6 pôles
Hirose
Digital Interface Base
«
d
Douille 6 pôles
Hirose
LED pour affichage d'état (vert – prêt à fonctionner / rouge – programmation en cours)
e
CT-DECT Multi WireCom – Digital Interface Base
f
g
Barre clavier à 5 touches
Ces cinq touches peuvent être utilisées pour programmer l'appareil CT-DECT Multi WireCom –
Digital Interface Base (voir sections 7...7.4).
dok1262-f-03-0517
»
pour raccordement du CT-DECT Multi WireCom – Digital Interface
»
pour raccordement du câble adaptateur au CT-DECT Multi WireCom –
»
pour raccordement du câble adaptateur
8 / 16
