Schémas Des Connecteurs - pico Technology PicoScope 5000 A Manuel D'utilisation

12
5.2

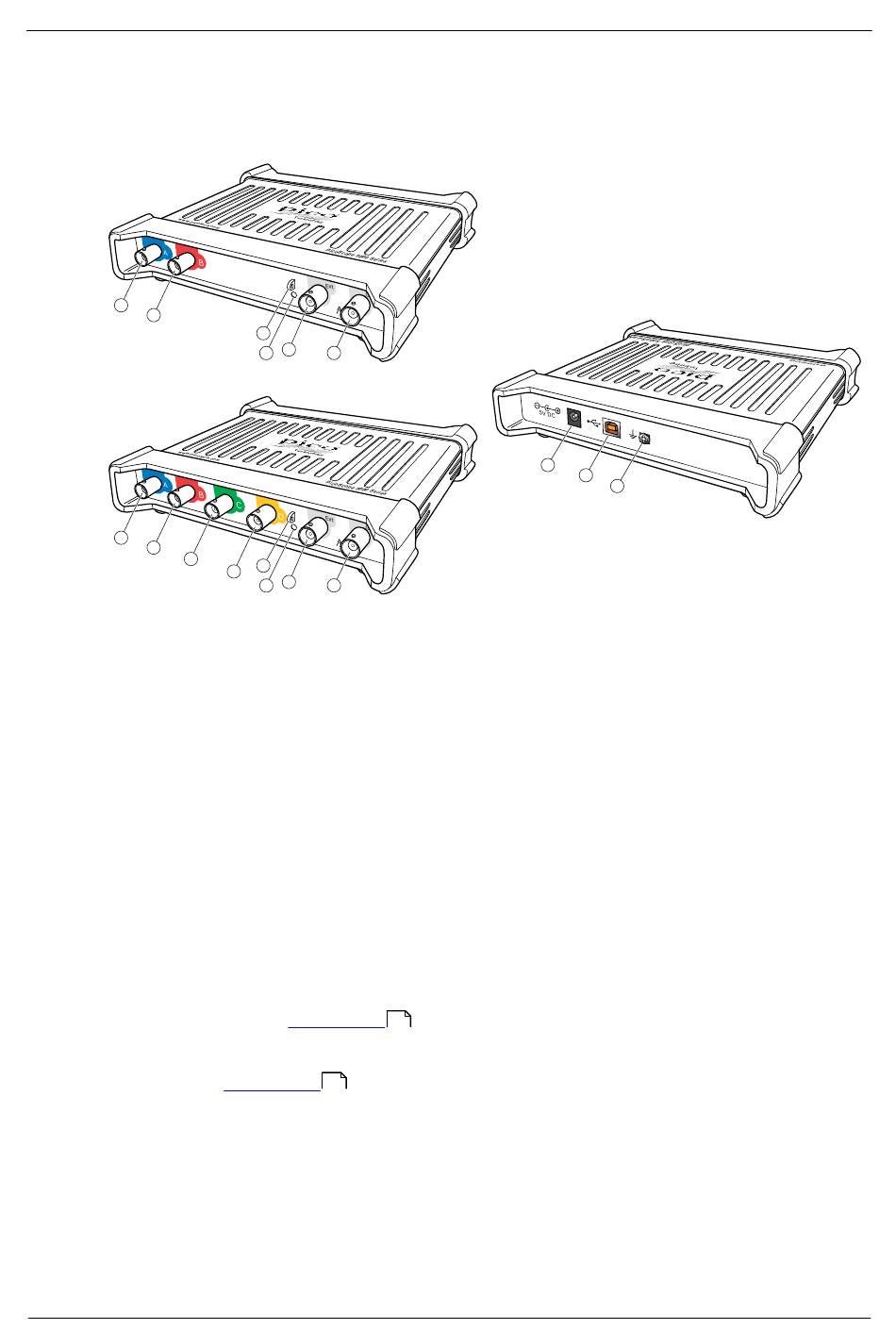

Schémas des connecteurs
Oscilloscopes série PicoScope 5000 A et B
A
B
A
B
C
A. Voie d'entrée A
B. Voie d'entrée B
C. Voie d'entrée C
D. Voie d'entrée D
1. Sortie de com pensation de la sonde
2. DEL : rouge lorsque l'oscilloscope est connecté m ais qu'il ne fonctionne pas. Clignote
en vert lorsque l'oscilloscope capture des données.
3. Entrée de déclenchem ent externe
4. Sortie du générateur de signaux
5. Prise d'alim entation CC : pour une utilisation avec l'adaptateur CA fourni. Reportez-
vous à la rubrique
6. Port USB 2.0 : connexion au PC par câble USB haute vitesse fourni. Reportez-vous à
la rubrique
7. Borne de terre : L'alim entation de certains ordinateurs portables peut générer un
bruit électrique susceptible d'interférer avec les m esures. Si cela se produit, la borne
de terre peut être connectée à un point de terre externe (par exem ple, sur le
systèm e en phase de test) afin de fournir une référence de terre à l'oscilloscope.
Cela perm et d'éviter les interférences du bruit externe avec vos m esures. Vous
pouvez égalem ent faire fonctionner l'ordinateur portable avec la batterie.
ps5000ab.fr r1
1
3
2 4
1
D
3
2 4
Installation
Installation pour les options d'alim entation.
9
5
pour plus de détails.
9
Copyri g ht © 2013 Pi c o Technology Li m i t ed. Tous droi t s réservés.
Informations sur le produit
6
7
