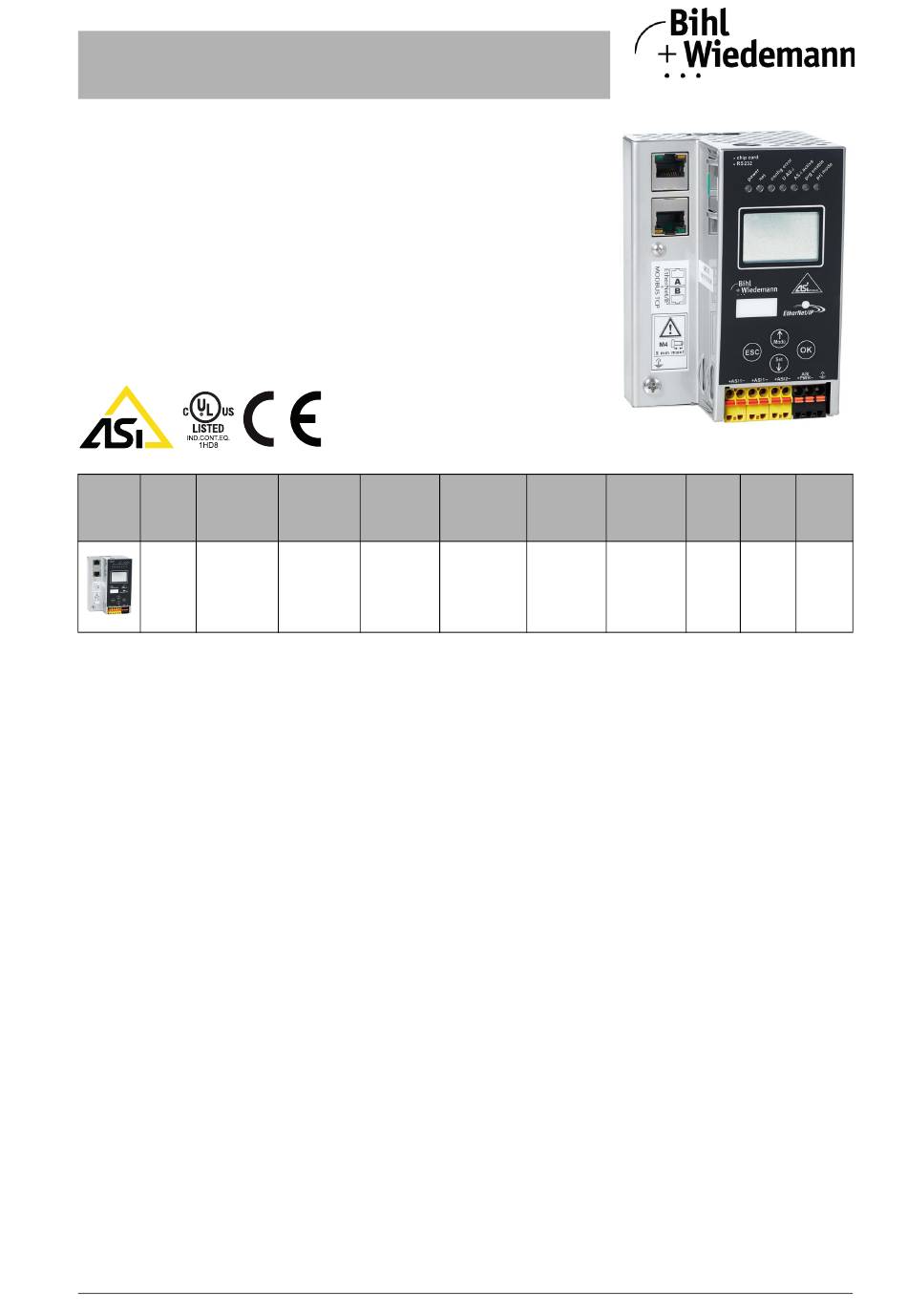

Bihl+Wiedemann BWU2381 Mode D'emploi

Passerelles ASi-3
EtherNet/IP + Modbus TCP en acier inox
EtherNet/IP + Modbus TCP dans un même boîtier
Switch intégré
Détection des adresses en doublon ASi
Contrôle des défauts de terre ASi intégré
Contrôle de la compatibilité électromagnétique ASi intégré
Option programmable avec en Control III
Figure Modèle Interface,
bus de
(1)
terrain
EtherNet/IP +
passerelle
Modbus/TCP
(1)
Interface bus de terrain
Interface de communication entre bus de terrain et passerelle: interfaces pour systèmes bus de terrain normalisés de l'automation
Passerelle EtherNet/IP+ Modbus/TCP ASi: interface EtherNet/IP+ Modbus/TCP
(2)
Nombre de circuits ASi, nombre de maître ASi
"Maître simple": 1 circuit ASi, 1 maître ASi-3;
"Maître double": 2 circuits ASi, 2 maîtres ASi-3.
(3)
Découplage intégré, mesure du courant ASi dans la passerelle
"oui, 4 A/circuit ASi max.": Découplage des données intégré dans la passerelle. Alimentation économique de 2 faisceaux ASi avec une
unique alimentation. Opération avec alimentation standard de 24 V possible en cas d'utilisation des câbles courts.
(4)
Interface de configuration et de diagnostic
""Bus de terrain Ethernet + RS 232": Accès au maître ASi et au moniteur de sécurité à l'aide d'un logiciel Bihl+Wiedemann via l'inter-
face bus de terrain Ethernet ou à l'aide d'un câble adaptateur via l'interface RS 232.
La dernière version du fichier de configuration du dispositif de la passerelle est disponible à la rubrique "Downloads" du dispo-
sitif correspondant.
(5)
Détection des adresses en doublon
Reconnaît si deux participants ASi ont la même adresse. Erreur fréquente lors de l'utilisation d'un appareil d'adressage manuel.
(6)
Contrôle des défauts ASi
Vérifie le parasitage des lignes ASi, p. ex. bruit, tensions externes, etc.
(7)
Programmable en C
Possibilité d'exécuter les fonctions d'un mini-API par une passerelle en utilisant une C-programme.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
ASi-5/ASi-3 Nombre de
circuits ASi,
nombre de
(2)
maître ASi
2 circuits ASi,
compatible
2 maîtres
avec ASi-3
ASi-3
Indications sans garantie
Découplage in- Interface de Détection des
tégré, mesure configuration adresses en
du courant ASi et de doublon
(4)
dans la passe- diagnostic
(3)
relle
Bus de terrain
oui, 4 A/circuit
Ethernet oui
ASi max.
+ RS 232
Mannheim, 29.3.23
(figure similaire)
Contrôle Program- N° art.
des mable en
(5) (7)
défauts C
(6)
ASi
oui optionnel BWU2381
Page 1
