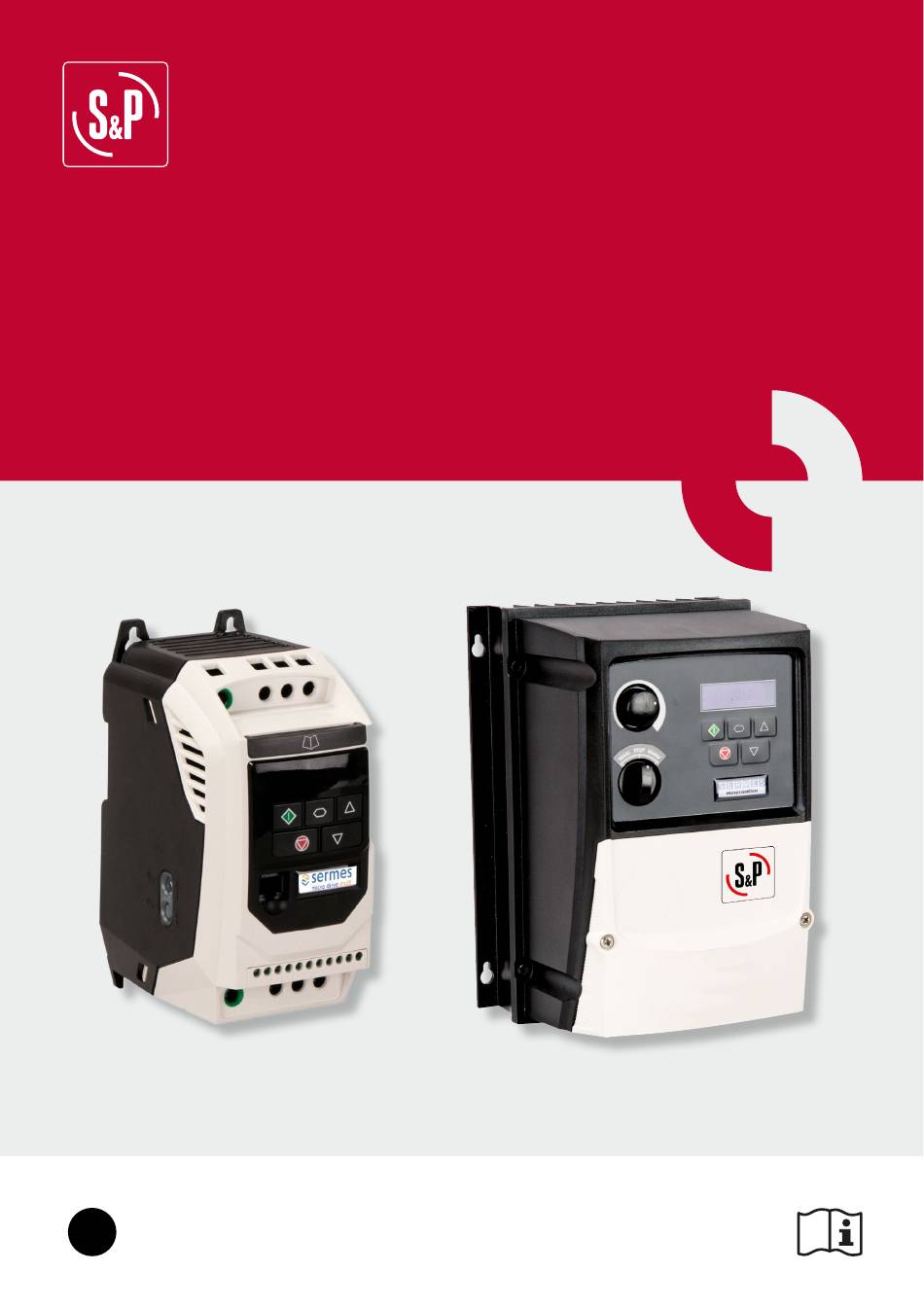

- Page 1 VFIK MONO-MONO Variateurs de fréquence 0.75kW 7A adaptés aux ventilateurs F400 : TCDH/V - TEDH/V - KUBAIR CC / MV ®...
- Page 2 SOMMAIRE GÉNÉRALITÉS........................... 3 Avertissements ......................... 3 Consignes de sécurité ......................3 Réception – Stockage ......................4 Garantie ............................ 4 PRÉSENTATION PRODUIT ....................... 4 Description..........................4 Caractéristiques techniques ..................... 5 RACCORDEMENT ÉLECTRIQUE ..................... 6 Filtre CEM intégré ........................6 Câblage de la puissance ......................7 Câblage de la commande et accès aux paramètres ..............
- Page 3 GÉNÉRALITÉS 1.1 Avertissements Ce produit a été fabriqué en respectant de rigoureuses règles techniques de sécurité, conformément aux normes de la CE. La déclaration CE est téléchargeable depuis le site internet (coordonnées en dernière page). Vérifier que le produit dont vous disposez est conforme à celui commandé et que les caractéristiques ins- crites sur la signalétique sont compatibles avec celles de l'installation.
- Page 4 1.3 Réception – Stockage Chaque produit est scrupuleusement contrôlé avant expédition. A réception de celui-ci, vous devez vérifier qu'il n'a pas été endommagé pendant le transport. Si c’est le cas, émettre, dans les 72 h, des réserves au transporteur par lettre recommandée en reprenant l’ensemble des réserves constatées lors de la livraison. La réception sans réserve du matériel prive l’acheteur de tout recours contre S&P.
- Page 5 2.2 Caractéristiques techniques 2.2.1 Version IP20 4xM5 *cotes de xation Dimensions en mm. Poids : 0,87 kg. 2.2.2 Version IP 66 *148.5 4xM4 *cotes de xation Dimensions en mm. Poids : 2,5 kg. Presse-étoupes fournis : • 2 x M20 de PADC* = 6 à 13 mm. •...
- Page 6 2.2.3 Caractéristiques communes aux versions IP20 et IP66 Alimentation monophasée 230V (+/- 10%) 50/60Hz (+/- 5%) + terre, sortie moteur monophasée 230V I maxi sur alimentation : 9,3 A Protection de la ligne d'alimentation (matériel non fourni) : • Des fusibles appropriés pour fournir une protection du câble d'alimentation doivent être installés. •...
- Page 7 RACCORDEMENT ÉLECTRIQUE Utiliser des câbles blindés pour la sortie puissance et les circuits de commande, chaque blindage est à raccorder sur l'une des bornes de terre du variateur. Toutes les manipulations et les raccordements doivent impérativement être effectués produit hors tension. 3.1 Filtre CEM intégré...
- Page 8 3.2 Câblage de la puissance • Alimentation = réseau monophasé 230V 50/60Hz + terre conforme à la NF C 15-100 à raccorder sur bornes « L1/L, L2/N + terre ». • Sortie moteur = câble blindé à raccorder sur bornes « U, V + terre ». Version IP20 Version IP66 IOIOI...
- Page 9 3.3.1 Accès aux paramètres et navigation Navigation dans la liste des paramètres P-00 à P-65 par les flèches haut / bas. ÉCRAN DE BASE Stop Retour à la liste des paramètres Appuyer 2s Navigation Validation du réglage Sélection du paramètre Réglage du par appui 1s par appui 1s...
- Page 10 PROGRAMMATION ET MISE EN SERVICE 4.1 VFIK version IP20 : pilotage par potentiomètre CVF VFIK BDEA Boitier déclenchement à émission IOIOI 1 2 3 4 5 6 7 8 9 ou autre dispositif Boost confort Sortie marche contact sec 1A/250V M/A + vitesse confort Commande de vitesse Sortie asservissement...
- Page 11 4.1.2 Programmation à effectuer sur le variateur Nota : si la modification des paramètres est impossible : régler P-38 = 0 puis recommencer la manipula- tion. Paramètre Descriptif Valeur usine Valeur à régler Commentaires P-01 Fréquence maximale (en Hz) 50.0 50Hz maxi Rentrer la vitesse maxi souhaitée.
- Page 12 4.2.2 Programmation à effectuer sur le variateur Paramètre Descriptif Valeur usine Valeur à régler Commentaires P-01 Fréquence maximale (en Hz) 50.0 50Hz maxi Rentrer la vitesse maxi souhaitée. P-02 Fréquence minimale (en Hz) 20.0 20Hz mini Rentrer la vitesse mini souhaitée. Courant nominal moteur (en Selon moteur P-08...
- Page 13 6.2 Gestion des défauts Code Description Solution suggérée défaut no-Flt Aucun défaut Non requis. Surintensité instantanée sur la sortie du variateur. Excès de charge ou charge accidentelle sur le moteur. REMARQUE : après un déclenchement, le variateur ne peut pas être réinitialisé Surintensité...
- Page 14 Code Description Solution suggérée défaut Température interne du variateur trop Si la température ambiante du variateur est trop élevée, vérifiez élevée qu’un débit d’air de refroidissement approprié est fourni. Indique un dysfonctionnement sur la sortie du variateur. Vérifiez Dysfonctionnement de sortie le moteur et les connexions.
- Page 15 15/16 NT00000908-VFIK-MONO-MONO-FR-250319...
- Page 16 S&P France Avenue de la Côte Vermeille 66300 THUIR Tel. 04 68 530 260 Fax 04 68 531 658 www.solerpalau.fr Les prés de Mégy Sud - SOUDAN CS 60120 - 79401 ST MAIXENT L'ECOLE CEDEX Tel. 05 49 06 60 38 ou 05 49 06 60 25 www.vim.fr...
