GE
Lighting Solutions
À LIRE AVEC SOIN AVANT D'INSTALLER
DA N G E R
Risque d'électrocution
• Mettre hors tension avant tout d'intervenir
– Suivez les instructions
DA N G E R
Risque d'inflammation
• Utilisez les fils d'alimentation spécifiés sur la
plaque d'identification
P R É S E N T A T I O N

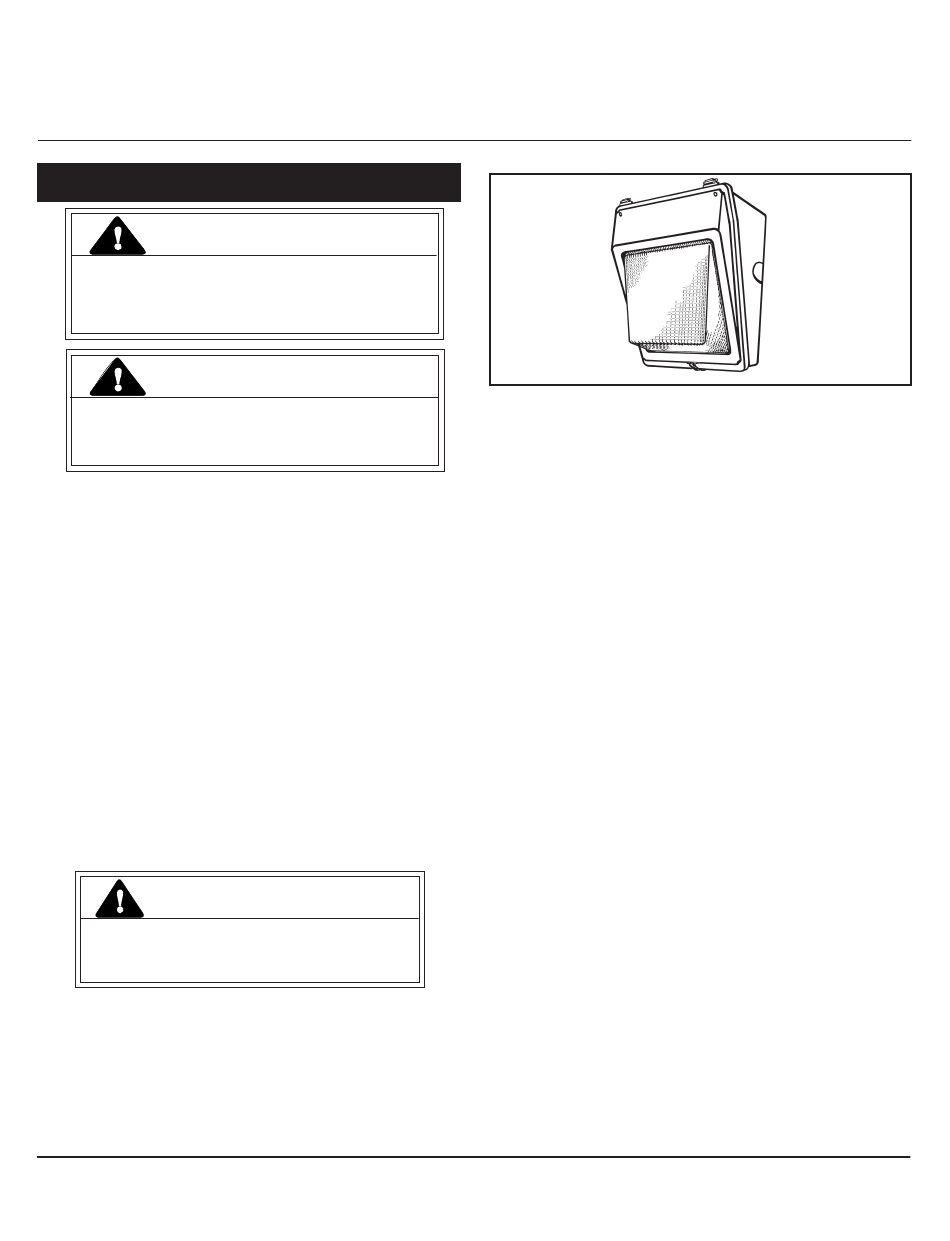

Applique murale Versaflood II
Ce luminaire est conçu pour fournir un éclairage à l'extérieur,
et ne doit pas être utilisé dans des zones à ventilation limitée ou sous
des températures ambiantes élevées. Les meilleurs résultats sont
obtenus avec une installation et un entretien conformes aux
recommandations qui suivent.
Applique murale industrielle Versaflood II
Ce luminaire est conçu pour un éclairage en température
ambiante intérieure ou extérieure élevée. Reportez-vous à la plaque
d'identification pour les températures ambiantes nominales en
fonction de la puissance. Les meilleurs résultats sont obtenus avec
une installation et un entretien conformes aux recommandations
qui suivent.
D É B A L L A G E
Ce luminaire a été emballé correctement de façon à ce
qu'aucune de ses pièces ne soit endommagée pendant son trans-
port. Veuillez procéder à une vérification pour le confirmer.
I N S T A L L A T I O N
AT TENTION
Risque de chute en cas de mauvais
montage • Suivez les instructions
1 . Enlevez la porte en desserant les vis de porte et de charnière, et
en ouvrant la porte d'au moins 30° et en la poussant et la
délogeant vers la charnière de façon à ce que les ressorts de
charnière passent au dessus de son axe.
2. Ôtez le réflecteur en enlevant sa vis centrale, en desserrant les
deux vis de collerette et en débranchant la prise de connexion.
3 . Enlevez l'écran isolant de protection.
Ces instructions n'ont pas pour destination de couvrir tous les détails ou variantes de l'équipement, ni de répondre à toutes les éventualités que vous pourriez rencontrer pendant l'installation,
le fonctionnement ou l'entretien. Si vous souhaitez des informations complémentaires, ou si vous rencontrez un problème particulier qui ne soit pas adressé de votre point de vue d'acheteur,
le sujet doit être remonté jusqu'à la société GE Lighting Solutions
Luminaire Wallighter Versaflood
4 . Applique murale Versaflood II
Pour les montages sur surfaces il y a quatre trous enfonçables de
11 mm (0.438") de diamètre, plus un de 22 mm (0.875") pour
entrer un câblage arrivant de l'arrière.
doté de trois entrées de conduit filetées de 18 mm (3/4") de
diamètre, une sur le dessus et deux latérales.
Applique murale industrielle Versaflood II
Pour les montages sur surfaces il y a quatre trous enfonçables de
11 mm (0.438") de diamètre. L'arrivée de câblage par l'arrière
n'est pas permise. Cet appareil est aussi doté de trois entrées de
conduit filetées de 19 mm (3/4") de diamètre, une sur le dessus
et deux latérales.
NOTE : N'utilisez pas l'entrée arrière de câblage de la
boîte de raccordement avec les fixations de la série
V2IW.
COMMANDE
(Applique murale Versaflood II seulement)
Le module de commande photoélectrique, s'il y a lieu, doit être
orienté avant l'installation de la commande. Desserrez les deux vis
de fixation et faites tourner le module jusqu'à ce que son indication
"NORTH'' soit orientée au mieux vers le Nord vrai. Resserrez les vis
et installez le module.
C Â B L A G E
Pour éviter d'endommager les fils par la chaleur,
positionnez-les pour qu'ils ne soient pas en contact
avec le réflecteur.
Effectuez tous les raccordements en conformité avec
les normes nationales et les éventuels règlements
locaux applicables.
RACCORDEMENTS DES APPAREILS MONO ET
MULTI-TENSIONS
Les bornes sont facilement accessibles sur le bornier et reçoivent
des fils de tailles 14 à 6. Raccordez comme indiqué sur la plaque
d'identification de l'applique murale.
INSTRUCTIONS
Cet appareil est aussi
PHOTOÉLECTRIQUE
OU
MULTI-PUISSANCES
GEH-5808
