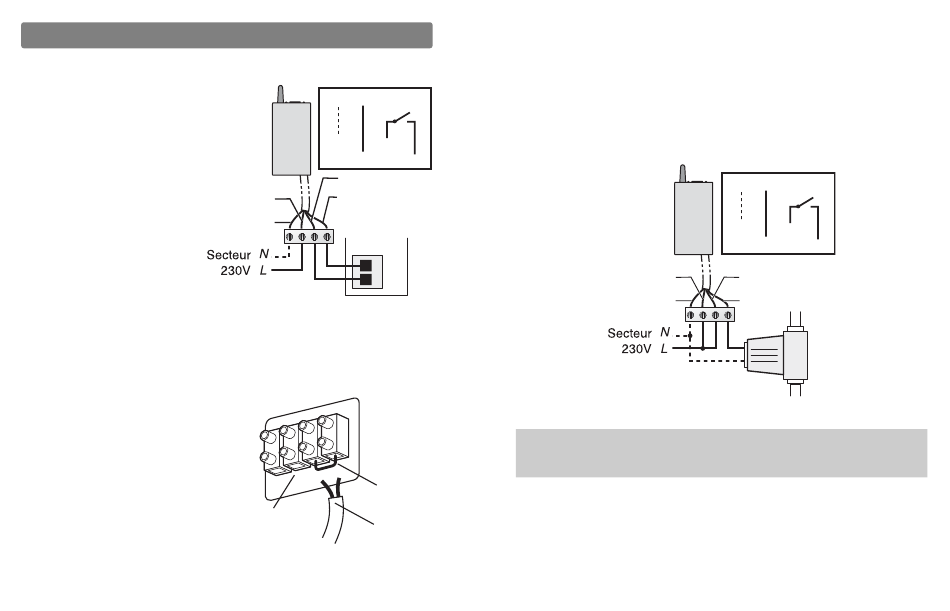

Raccordement du récepteur
Raccorder une chaudière avec entrée
thermostat
Raccordez les fils noir
et gris du récepteur aux
deux bornes de l'entrée
thermostat de la
chaudière.
Si nécessaire,
supprimez le shunt
(fil électrique) reliant
les deux bornes de
l'entrée thermostat.
Si la chaudière
possède une entrée
horloge, ne la
avec l'entrée horloge
(sur certains modèles
confondez pas avec
l'entrée thermostat.
N L
5A max.
RF 640
Bleu
Noir
Marron
fil noir
fil marron
fil gris
fil bleu
entrée
thermostat
de la chaudière
Exemple de bornier
de chaudière
supprimer
le shunt
ne pas confondre
fils à raccorder
au récepteur
de chaudière)
- 8 -
Raccorder une chaudière sans entrée
thermostat
Si la chaudière ne possède pas d'entrée thermostat,
vous pouvez commander directement le circulateur qui
se trouve à côté de la chaudière.
Gris
La sortie contact du récepteur RF 640 n'est pas
alimentée (contact sec).
N L
5A max.
RF 640
Bleu
Noir
Marron
fil marron fil noir
fil gris
fil bleu
Circulateur
- 9 -
