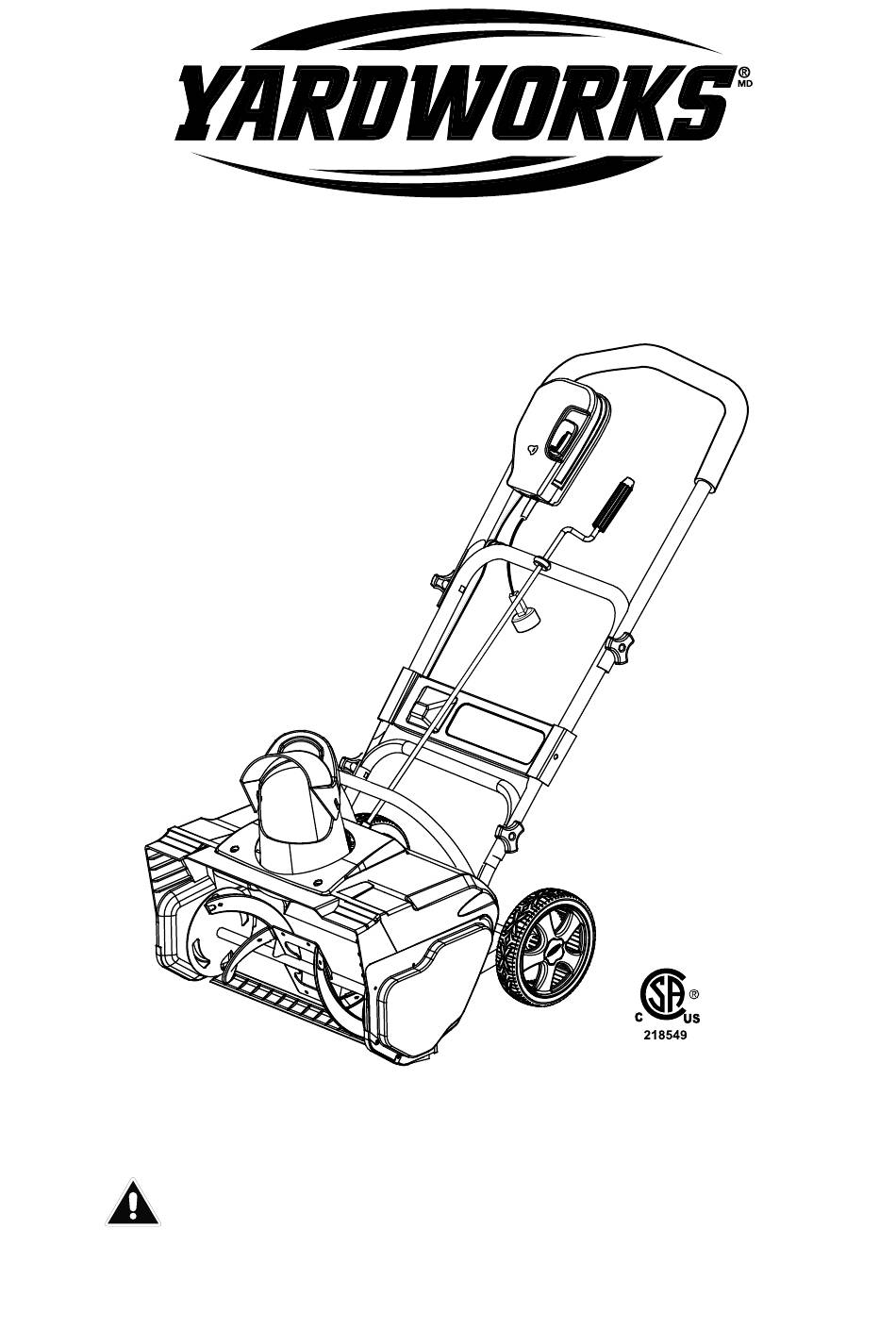

- Page 1 Souffleuse électrique 60-3983-8 Guide d’utilisation SERVICE D’ASSISTANCE TÉLÉPHONIQUE SANS FRAIS : 1 866 523 5218 IMPORTANT : lisez toutes les consignes de sécurité et toutes les instructions d’utilisation avant d’utiliser cet appareil.
- Page 2 TABLE DES MATIÈRES Fiche technique................................2 Règles de sécurité générales............................ 3-7 Assemblage................................. 8-9 Schéma et emplacements des pièces.........................10 Mode d’emploi...............................11-13 Entretien.................................14-15 Dépannage..................................16 Garantie..................................17 Vue éclatée/Liste des pièces ..........................18-19 FICHE TECHNIQUE Moteur 120 V 60 Hz 12 ampères Vitesse de la lame 2 400 tr/min max.
- Page 3 DANGER : vous devez porter attention à toutes les mises en garde du guide, sans quoi vous pourrez vous blesser gravement ou blesser d’autres personnes. Respectez toujours les mesures de sécurité pour rédu- ire les risques d’incendie, de choc électrique et de blessures. 60-3983-8 120 V, 60 Hz, 12 A Fabriqué en Chine N°...
- Page 4 RÈGLES DE SÉCURITÉ GÉNÉRALES Renseignements relatifs à l’électricité AVERTISSEMENT : Pour éviter les chocs électriques, prévenir les incendies et préserver l’outil, branchez celuici dans un circuit électrique correctement protégé. Cet outil est câblé en usine pour fonctionner à une tension de 120 volts. Branchez-le sur un circuit de 120 V, 15 A protégé par un fusible temporisé...
- Page 5 RÈGLES DE SÉCURITÉ GÉNÉRALES RÈGLES À SUIVRE PENDANT L’UTILISATION DE LA SOUFFLEUSE • Marchez seulement, ne courez jamais. • Assurez-vous que la souffleuse ne touche à rien avant de la mettre en marche. • Restez éloigné de l’ouverture de la goulotte en tout temps. Gardez le visage, les mains et les pieds éloignés des pièces dissimulées, mobiles ou rotatives.
- Page 6 RÈGLES DE SÉCURITÉ GÉNÉRALES RÈGLES À SUIVRE PENDANT L’UTILISATION DE LA SOUFFLEUSE • Utilisez l’outil approprié. Utilisez cette souffleuse seulement pour accomplir les tâches pour lesquelles elle a été conçue. • Évitez tout état de déséquilibre. Tenez-vous de façon stable et maintenez votre équilibre. •...
- Page 7 RÈGLES DE SÉCURITÉ GÉNÉRALES • Lorsque vous transportez la souffleuse, assurez-vous de l’attacher solidement. • Rangez la souffleuse dans un endroit sec et verrouillé ou assez haut pour éviter une utilisation non autorisée ou des dommages. Tenez-la hors de la portée des enfants. •...
- Page 8 ASSEMBLAGE Assemblage de la poignée (fig. 1) Retirez tout matériel d’emballage qui a pu être inséré entre les poignées inférieure et supérieure à des fins d’expédition. Alignez les trous (4) de la poignée supérieure (1) avec les trous de la poignée médiane (2). Insérez les vis (5) et utilisez les écrous à...
- Page 9 ASSEMBLAGE Assembler le bras de glissiere directionnel au pignon de glissiere directionnel (fig. 2) Aligner les trous (1) sur le bras de glissière directionnel (2) avec les trous sur le bras de glissière directionnel plus bas (3). Insérer l'épingle d'obstacle (4). (fig. 2.1) Assembler le controle de bras de directionnel de decharge a la poignee de centre (fig.
- Page 10 Schéma et emplacement des pièces fig. 3 Tige direc- tionnelle de Poignée la goulotte supérieure Poignée médiane Déflecteur de la goulotte Goulotte Poignée inférieure Poignée frontale Roues Couvercle Rotor Grattoir Vis du couvercle...
- Page 11 MODE D’EMPLOI Démarrage de la souffleuse AVERTISSEMENT : éviter les démarrages accidentels. Assurez-vous d’être position de démarrage avant de démarrez la souffleuse. Pour éviter de vous blesser gravement, tenez vous de façon stable lorsque vous démarrez la souffleuse. Utilisation de l’interrupteur La souffleuse est munie d’un interrupteur spécial.
- Page 12 MODE D’EMPLOI Réglage de l’orientation de la goulotte La neige peut être éjectée vers la gauche, la droite ou à l’avant de l’opérateur. Pour changer l’orientation, suivez les consignes ci-dessous : 1. Relâchez la barre de guidage pour arrêter le rotor. NOTA : la tige directionnelle de la goulotte peut tourner sur 810 degrés.
- Page 13 MODE D’EMPLOI AVERTISSEMENT : lorsque vous utilisez la poignée secondaire, n’orientez jamais la goulotte en direction de l’opérateur ou de personnes à proximité. La souffleuse peut projeter des objets pouvant causer des blessures graves. • Gardez la rallonge libre de toute obstruction, d’objets pointus et des pièces mobiles. Ne tirez pas brusquement sur la rallonge et ne la malmenez pas.
- Page 14 ENTRETIEN Réparation La réparation doit être effectuée par un technicien qualifié. Les pièces de rechange de la souffleuse doivent être identiques à celles qu’elles remplacent. Pour le remplacement de toute pièce, communiquez avec le service d’assistance téléphonique sans frais : 1 866 523 5218. Nota : déterminez les côtés droit et gauche de la souffleuse lorsque vous êtes en position normale d’utilisation.
- Page 15 ENTRETIEN Remplacement de la courroie d’entraînement 1. Dévissez les 4 vis qui retiennent le couvercle gauche au boîtier principal de la souffleuse (fig. 12). Retirez le couvercle. 2. Écartez le roulement de la petite poulie. Retirez la courroie de la grande poulie et de la petite poulie situées à l’intérieur du boîtier principal (fig.
- Page 16 DÉPANNAGE Problème Causes possibles Solutions La poignée n’est Les vis ne sont pas assez serrées. Réglez la hauteur de la poignée et vérifiez si pas en position. les vis de carrosserie sont bien fixées. Serrez les vis. La souffleuse ne Le cordon d’alimentation est débranché...
- Page 17 Frais de transport : les frais de transport pour le déplacement de tout appareil électrique ou accessoire sont la responsabilité de l’acquéreur. L’acquéreur doit payer les frais de transport pour toute pièce à remplacer dans le cadre de la présente garantie, à moins que le retour de la pièce n’ait été demandé par écrit par YARDWORKS CANADA.
- Page 18 É É È I...
- Page 19 É É È I N° N° modèle Description N° N° modèle Description Qté Qté 33306100 3320710 Poignée médiane Boitier (gauche) 3290198 3330499 Courroie 3420199 34901100 Courroie Rubber 33212100 Axe de difficulté de tendeur 3290299 Rondelle Roulement de tendeur Poignée 32104100 3410499-1 33211100 Axe de tendeur...
