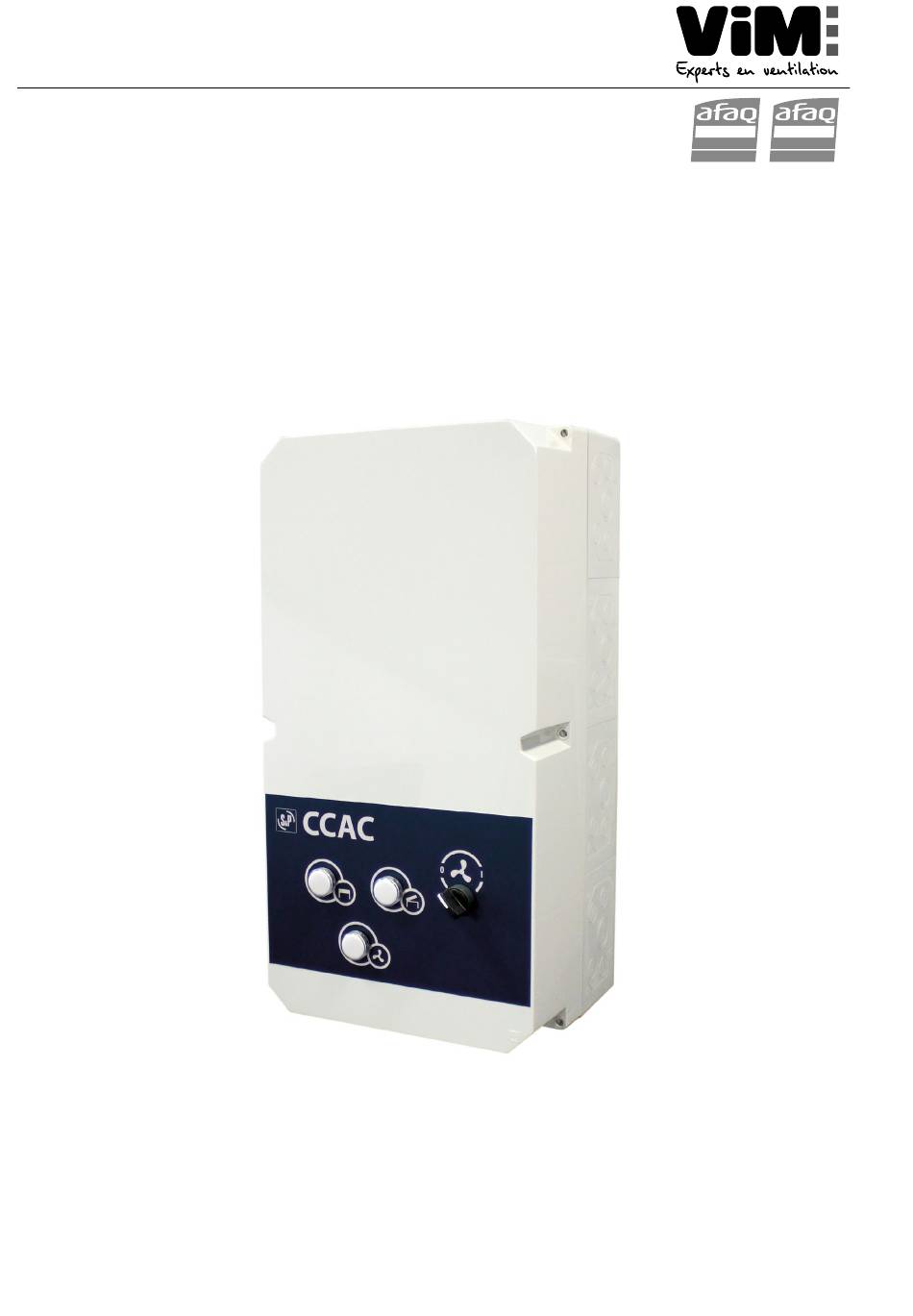

- Page 1 NOTICE TECHNIQUE INSTALLATION | RACCORDEMENT| MISE EN ROUTE | MAINTENANCE | I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION CCAC Coffret de pilotage des ventilateurs TGT HATCH NT00000915-CCAC-FR-250408...
- Page 2 Schémas de raccordement : cf. § "ANNEXES", page 10 ............7 Informations techniques TGT HATCH ..................7 MISE EN SERVICE ..........................7 Remarques préalables ......................7 Logique de fonctionnement du CCAC ..................8 MAINTENANCE..........................9 GESTION DES DÉCHETS ......................... 9 Traitement des emballages et déchets non dangereux ............9 Traitement d’un DEEE Professionnel ..................
- Page 3 VIM ne pourra en aucun cas être tenu responsable des éventuels dommages corporels ou matériels dus au non-respect des normes de sécurité ainsi que des éventuelles modifications apportées au produit.
- Page 4 A.R. en reprenant l’ensemble des réserves constatées lors de la livraison. La réception sans réserve du matériel prive l’acheteur de tout recours contre VIM. Le produit doit être stocké à l'abri des intempéries, des chocs et des souillures dues aux projections de toute nature durant son transport l'amenant du fournisseur au client final, et sur le chantier avant installa- tion.
- Page 5 400V 2 vitesses à bobinage Dahlander 38A à 95A Le coffret CCAC est exclusivement conçu pour piloter les ventilateurs TGT HATCH de marque S&P. Il gère la vitesse normale d'ouverture du couvercle, pas la vitesse rapide. 2.2 Dimensions (en mm) Utiliser le kit de fixation fourni.
- Page 6 Raccorder les phases du moteur directement sur le ou les relais thermiques correspondants, et le conduc- teur de masse sur la vis spécifique repérée PE. Régler chaque relais thermique (repérés PV et GV pour les CCAC version moteur 2 vitesses) à la valeur cor- respondante plaquée sur le moteur raccordé.
- Page 7 Voir notice technique spécifique fournie avec le produit. MISE EN SERVICE 4.1 Remarques préalables • Le coffret CCAC est exclusivement conçu pour piloter les ventilateurs TGT HATCH de marque S&P. • Il gère la vitesse normale d'ouverture du couvercle, pas la vitesse rapide.
- Page 8 • "couvercle fermé" = allumé • "couvercle ouvert" = éteint Position "MARCHE ou PV / GV" ► Le CCAC pilote l'ouverture du couvercle du TGT HATCH, puis le démarrage du ventilateur (en PV ou GV si moteur 2 vitesses). Les commandes externes type BCCA-1V (pour moteur 1V) ou BCCA-2V (pour moteur 2V) n'ont alors aucune influence.
- Page 9 Permet de prendre en compte la présence effective d'un débit d'air BDEZ 1000-5000Pa 720432 lorsque TGT HATCH est en fonctionnement, pour activer le voyant "ventilation" en façade du CCAC. CDVA 720435 Report d'information de la position ouverte ou fermée du couvercle TGT HATCH.
- Page 10 ANNEXES 7.1 Schémas électriques de raccordement 7.1.1 Raccordement puissance CCAC version 1V Pilotage d'un TGT HATCH équipé d'un moteur 1 vitesse. ALIMENTATION TRI 3 x 400V 50Hz + Terre Conforme à la norme NF C15-100 10x38 L1 L2 L3 PE...
- Page 11 7.1.2 Raccordement puissance CCAC version 2V BI Pilotage d'un TGT HATCH équipé d'un moteur 2 vitesses à bobinages indépendants. ALIMENTATION TRI 3 x 400V 50Hz + Terre Conforme à la norme NF C15-100 10x38 L1 L2 L3 PE 400V 100VA...
- Page 12 2500Va.c ; Veiller à dénuder la double isolation uniquement sur la longueur strictement nécessaire. Séparer tout câble de commande de la puissance (exemple ne pas les mettre dans la même goulotte), afin de limiter au maximum les perturbations. CCAC toutes versions : Bornier Xbdez Bornier Xintz Entrée...
- Page 13 CCAC pour moteur 1 vitesse : Bornier XC Arrêt / marche commande extérieure BCCA 1V CCAC pour moteur 2 vitesses : Bornier XC Arrêt / PV / GV commande extérieure 1 2 3 4 5 BCCA 2V 0 PV GV...
- Page 14 14/16 NT00000915-CCAC-FR-250408...
- Page 15 15/16 NT00000915-CCAC-FR-250408...
- Page 16 à toute modification technique. 2 rue Les prés Mégy – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : +33 (0)5 49 06 60 38 ou +33 (0)5 49 06 60 25 sav@vim.fr - www.vim.fr 16/16 NT00000915-CCAC-FR-250408...
