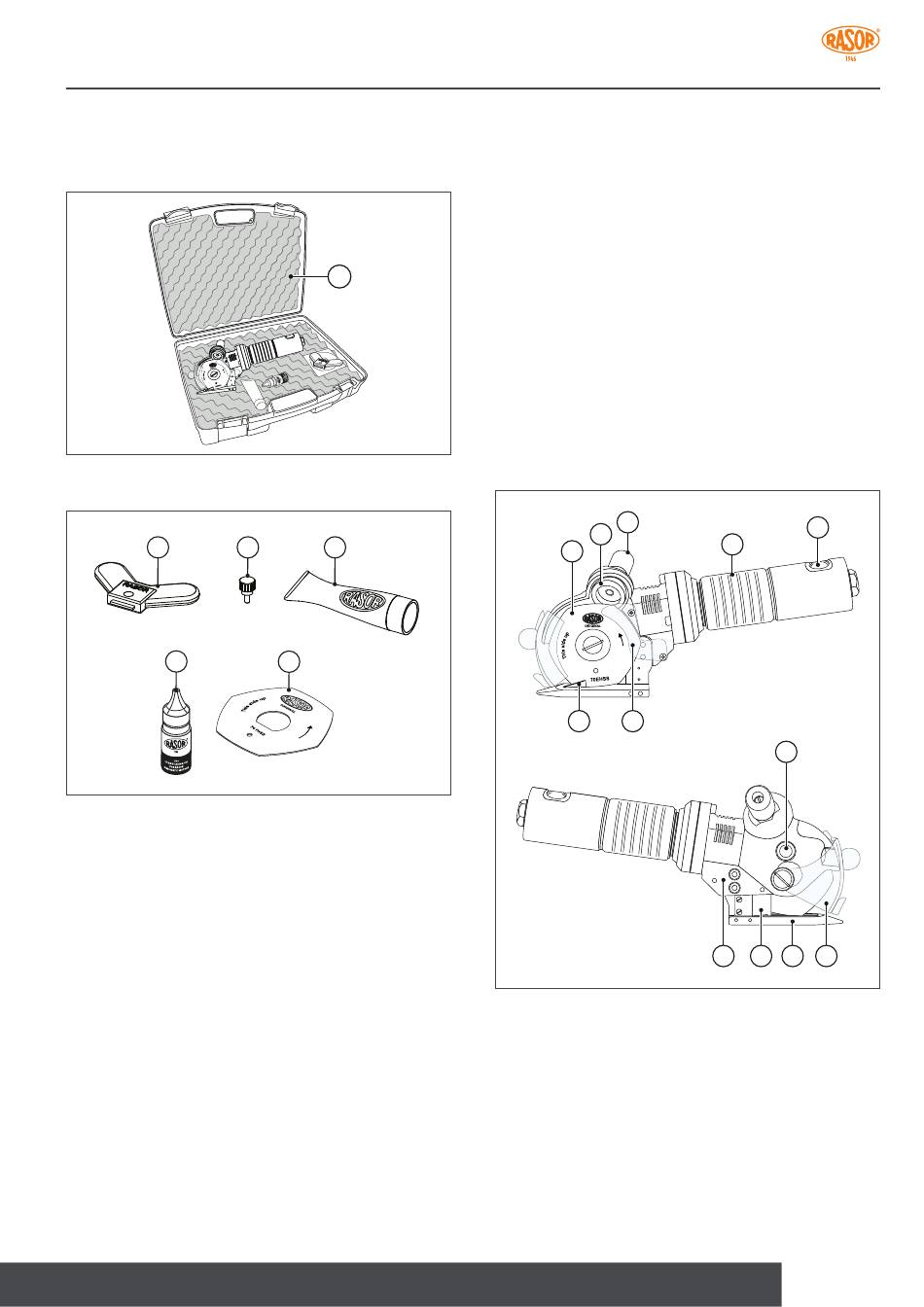

1.10 Contenu de l'emballage
Le FP-CROSS est livré avec les accessoires dans une mallette
(A). Le code du produit commandé et le numéro de série sont
indiqués sur l'emballage extérieur.
À l'intérieur de la boîte se trouvent également les accessoires
suivants :
1
5
1
Clé papillon pour démontage/montage de la lame
2
Poinçon montage/démontage lame
3
Lame à 6 côtés
4
Tube de graisse lubrifiante
5
Huile lubrifiante 30 ml
https://www.rasor-cutters.com
GÉNÉRALITÉS
A
2
4
3
1.11 Description de l'appareil
L'unité de coupe FP-CROSS est conçue pour être montée sur
des machines automatiques (par ex. tendeurs, coupe informa-
tisée, etc.) moyennant accrochage à « mâchoires » (non fourni
par Rasor).
Elle permet des opérations de coupe en continu et, grâce au
montage en série, des coupes à hauteurs variables.
Elle est particulièrement indiquée pour le cross-cut.
L'unité de coupe FP-CROSS a été conçue, construite et as-
semblée pour la coupe de tissus et de matériaux en tout genre
NON métalliques, plastiques ou en bois, au moyen d'une lame
rotative.
L'équipement ne doit pas fonctionner :
– dans des milieux avec atmosphères explosives ;
– en présence de poussière fine ou de gaz corrosif ;
– pour couper des matériaux plastiques, métalliques et en bois.
L'utilisation de l'unité de coupe FP-CROSS pour des usa-
ges différents de ceux susmentionnés est interdite et
constitue un danger.
3
4
5
6
7
1
Raccord 1/4" gaz pour
connecteur d'air
2
Moteur pneumatique
3
Bouton d'aiguisage
4
Aiguiseur
5
Lame polygonale
6
Contre-lame
1
2
8
9
11
12
10
7
Carter de protection ar-
rière de la lame (fixe)
8
Graisseur
9
Carter
de
protection
avant de la lame (mobile)
10 Pied d'appui
11 Clip stop-fil
12 Support du moteur
5
