PERAX SYSTEME P400XI – Version Assainissement

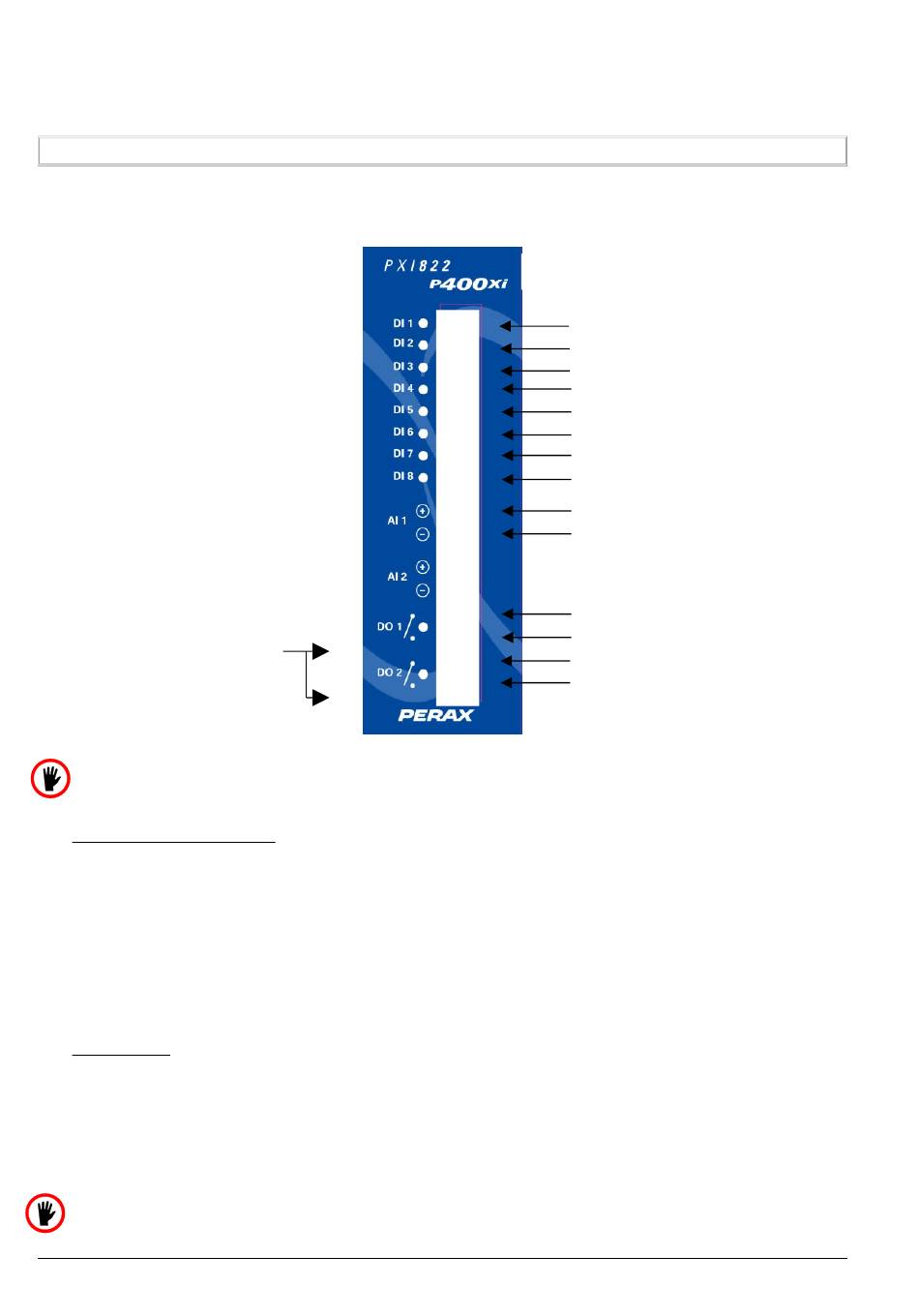

RACCORDEMENT DES ENTREES/SORTIES
La préconfiguration du P400XI impose le raccordement suivant :
Indications lumineuses (LED) :
DI 1 à DI 8 – Allumées lorsque le contact est
fermé
DO 1 et DO 2 – Allumées si relais actifs
Le commun des entrées est raccordé sur la borne 0+- de Vout de la carte PXIF.
Descriptif de la carte PXI822
Sa fonction est de recevoir, d'envoyer des signaux électriques vers d'autres systèmes électriques et de
transmettre/recevoir des informations de la carte PXIBase.
Une indication lumineuse permet de visualiser l'état logique de chaque voie TOR.
Entrée TOR : 12 à 24 VDC ± 20%
Entrée ANA : 0 à 11 V en entrée - résolution 10 bits
Mode courant : Impédance d'entrée < 250Ω
Sortie TOR :
Pour plus d'informations,
Page 10
Courant d'entrée 0 mA 0 21 mA
Protection contre les inversions de polarité jusqu'à – 28.8 V
Puissance max commande bobine (140 mW à 200 mW)
Tension max de commutation sur le contact : 48 V
Pouvoir de coupure 60 W
se référer à la notice d'emploi PERAX SYSTEME P400XI.
Position des connecteurs :
Tension pour niveau logique 1 : 7 V min.
Tension pour niveau logique 0 : 1.5 V min.
Etat pompe 1 (E. TOR 1)
Défaut pompe 1 (E. TOR 2)
Etat pompe 2 (E. TOR 3)
Défaut pompe 2 (E. TOR 4)
Niveau bas poire (E. TOR 5)
Niveau haut poire (E. TOR 6)
Niveau très bas poire (E. TOR 7)
Niveau très haut poire (E. TOR 8)
Niveau bâche ( E. ANA)
Commande pompe 1 (S. TOR 1)
Commande pompe 2 (S. TOR 2)
