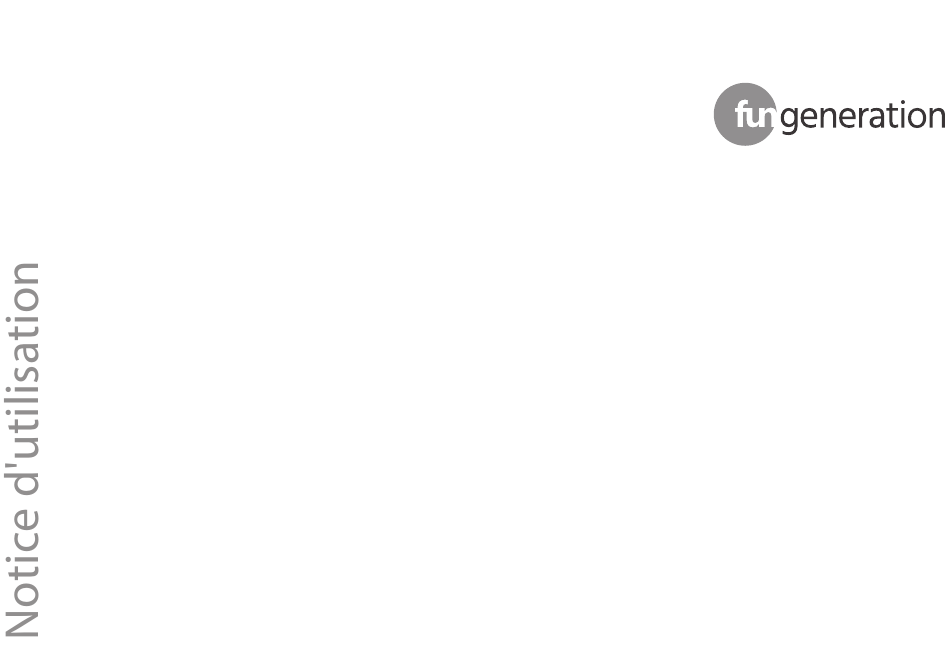

- Page 1 USB Mix 3 Mixeur...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 12.03.2024, ID : 441263 (V4)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Symboles et mots-indicateurs....................... 5 Consignes de sécurité..........................7 Performances............................10 Installation..............................11 Connexions et éléments de commande..................13 Données techniques..........................17 Câbles et connecteurs........................... 20 Protection de l'environnement......................22 USB Mix 3 Mixeur...
- Page 4 USB Mix 3 Mixeur...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
- Page 6 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à amplifier, mixer et lire les signaux provenant des appareils audio, des instru‐ ments de musique et des microphones. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité DANGER ! Danger de mort par courant électrique ! Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N’utilisez pas l’appareil si les couvercles, dispositifs de protection ou composants optiques sont manquants ou endommagés.
- Page 9 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en cas de fonctionnement dans des conditions d’environnement inappropriées ! L’utilisation de l’appareil dans des conditions d’environnement inadaptées peut causer des dommages. Utilisez l’appareil unique‐ ment en intérieur et dans les conditions d’environnement indiquées dans le chapitre « Caractéristiques techniques » de la notice d’utilisation.
- Page 10 Performances Performances Mixeur DJ 3 canaux avec lecteur USB/MP3 2 × entrée de microphone avec talkover (prise jack de 6,35 mm) 1 × sortie casque (stéréo, prise jack 6,35 mm) 1 × sortie maître (prises Cinch) 2 × entrée Phono/Line (prises Cinch) 1 ×...
- Page 11 Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché.
- Page 12 Installation Raccordements réalisables USB Mix 3 Mixeur...
- Page 13 Connexions et éléments de commande Connexions et éléments de commande Face avant & USB Mix 3 ö USB Mix 3 Mixeur...
- Page 14 Connexions et éléments de commande 1 [CUE SELECT] | Bouton rotatif de sélection du canal à entendre via le casque. 2 [MIC] | Bouton rotatif de réglage du volume du signal d’entrée de microphone 3 [TALKOVER] | Active la fonction de talkover. Poussez le bouton de sélection en position ON pour atténuer toutes les autres sources de 12 dB signal pour pouvoir ainsi entendre le microphone clairement.
- Page 15 Connexions et éléments de commande | Choisit le morceau suivant pour la lecture. | Choisit le morceau précédent pour la lecture. 13 [EQ] | Sélection de l’EQ 14 [VOL+] | Augmente le volume du morceau de musique joué. 15 [VOL-] | Réduit le volume du morceau de musique joué. 16 [PHONES] | Bouton de réglage du volume du casque 17 [CROSSFADER] | Bouton de réglage pour mixer les signaux des canaux 1 et 2.
- Page 16 Connexions et éléments de commande Face arrière 18 [12 V] | Prise de raccordement d’un bloc d’alimentation 19 [PHONE] | Sortie moniteur pour casque, prise jack 6,3 mm (stereo). 20 [OUTPUT] | Sortie maître pour connecter un amplificateur ou une enceinte active, prises Cinch. 21 [LINE] | Entrées pour des signaux avec niveau ligne (p.
- Page 17 Données techniques Données techniques Raccords d’entrée Alimentation électrique Bloc d’alimentation Entrée de microphone Type 2 × prise jack 6,3 mm avec talkover Impédance 10 kΩ Entrée Line Type 2 × prises cinch Impédance 10 kΩ Entrée Phono / Line Type 4 ×...
- Page 18 Données techniques Line -90 dB Phono -95 dB Distorsion harmonique Microphone 0,01 % (THD) Line 0,01 % Puissance consommée 3,6 W Alimentation électrique Bloc d’alimentation externe, 100-240 V 50/60 Hz Tension de service 12 V / 500 mA, polarité positive sur conduc‐ teur intérieur Dimensions (L ×...
- Page 19 Données techniques Informations complémentaires conçu pour rack de 19’’ Talkover Effets Formats de fichier MP3, WMA, WAV Structure de fichier sans Support de stockage Maximum 32 GB USB Mix 3 Mixeur...
- Page 20 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 21 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Connexions Cinch Le dessin et le tableau montrent le brochage d'un connecteur Cinch. Signal Terre USB Mix 3...
- Page 22 Protection de l'environnement Protection de l'environnement Mise au rebut des matériaux d'emballage Les matériaux sélectionnés pour fabriquer les emballages sont écologiques et peuvent être recyclés dans des conditions normales. Assurez-vous que les enveloppes en plastique, les emballages, etc. sont éliminés correctement. Ne vous contentez pas de jeter ces matériaux, faites en sorte qu’ils soient recyclés.
- Page 23 Effectuer une réparation ou céder le produit à un autre utilisateur consti‐ tuent des alternatives écologiques à la mise au rebut. Profitez de la possibilité d'une reprise gratuite de votre ancien appareil par Thomann GmbH. Informez-vous sur les conditions actuelles à l'adresse www.thomann.de.
- Page 24 Remarques USB Mix 3 Mixeur...
- Page 25 Remarques USB Mix 3 Mixeur...
- Page 26 Remarques USB Mix 3 Mixeur...
- Page 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
