OHMTEC 423129 Instructions D'installation
Table des Matières
Sommaire des Matières pour OHMTEC 423129

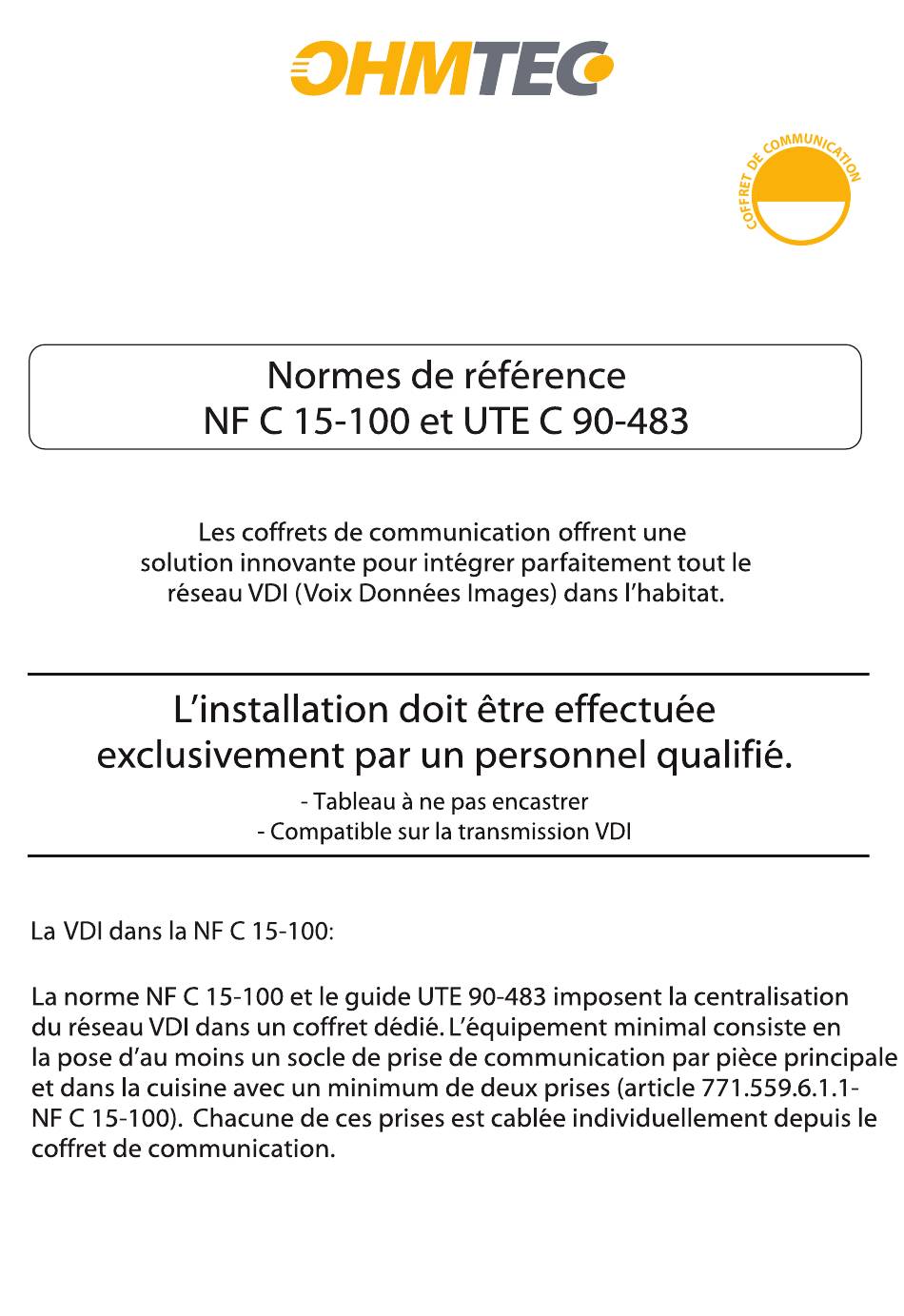

- Page 1 Coffret de communication GRADE TEL / TV et Wi-Fi Réf : 423129...
- Page 3 1/ DESCRIPTION Bornier de terre Répartiteur TV/SAT Prise DTI Câble RJ45 pour raccordement à une Box internet ou un modem Accessoires fournis : - 1 coffret de dimensions (L) 250 x (l) 250 x (P) 125 mm - 1 bornier de terre - 1 prise de test DTI format RJ45 avec 6 sorties TEL ANALOGIQUE et 1 sortie RJ45 pour le raccordement à...
-
Page 4: Fixation Du Support
2/ FIXATION DU SUPPORT Dévissez les 4 vis plastiques aux coins de votre coffret pour enlever le couvercle. Utilisez le support comme gabarit de perçage. Adaptez vos vis et chevilles au matériau de la paroi. Note : Le coffret de communication ne doit pas être encastré dans un mur, il doit toujours être installé... -
Page 5: Schema De Branchement
3/ SCHEMA DE BRANCHEMENT Cuisine Salon Chambre 1 Chambre 2 Vers tableau de répartition Câble l rigide coaxial Section 6 mm² min. L. max. 50 cm Réseau Télécom Cordon RJ45 fourni en sortie de prise DTI... -
Page 6: Branchement De La Prise Dti
4/ BRANCHEMENT DE LA PRISE DTI La prise DTI (Dispositif de Terminaison Intérieur) permet la connexion entre la ligne d’arri- vée du réseau téléphonique et l’installation téléphonique de l’habitat. Elle est destinée à tester la ligne téléphonique en entrée. Lorsqu’une prise téléphonique est branchée à... -
Page 7: Branchement Du Repartiteur Tv
5/ BRANCHEMENT DU REPARTITEUR TV Le répartiteur d’antenne permet de redistribuer le signal d’antenne de télévision dans l’habitat. • Clipsez le répartiteur TV sur le rail DIN du coffret. • Raccordez chaque circuit TV/SAT au répartiteur. • Reliez à la terre la structure métallique du répartiteur par l’intermédiaire de la vis pré- vue à... -
Page 8: Branchement De Connecteurs Rj45 (En Option)
6/ BRANCHEMENT DE CONNECTEURS RJ45 (EN OPTION) Un kit RJ45 à clipser en façade du coffret est vendu séparément. Vers socles de prise RJ45 • Raccordez chaque connecteur RJ45 aux différents circuits de communication. Faites passer les câbles par le haut, entre le Rail DIN rail DIN du coffret et les connecteurs, en les courbant sans les plier. -
Page 9: Principales Conventions De Câblage Rj45
7/ PRINCIPALES CONVENTIONS DE CÂBLAGE RJ45 Le choix d’une convention de câblage de type A ou B doit être réalisé avant le début du câblage et toute l’installation doit être effectuée selon la même convention. Générale- ment, les connecteurs RJ45 sont repérés par les codes couleurs 568 A, 568 B, et numéro des broches. -
Page 10: Mise À La Terre Du Coffret
Utilisez uniquement des câbles réseau CAT5, CAT6/6a, grade 3 (S/FTP) pour le câblage. Les connecteurs RJ45 ne sont pas compatibles avec les câbles grade 3S et PTT 298. Cohabitation courant fort / courant faible La cohabitation entre réseaux de courants forts et courants faibles risque de créer des perturbations au niveau de l’électronique associée. -
Page 11: Garantie Et Service Après-Vente
9/ GARANTIE ET SERVICE APRÈS-VENTE...
