Sommaire des Matières pour Amibot Animal Premium

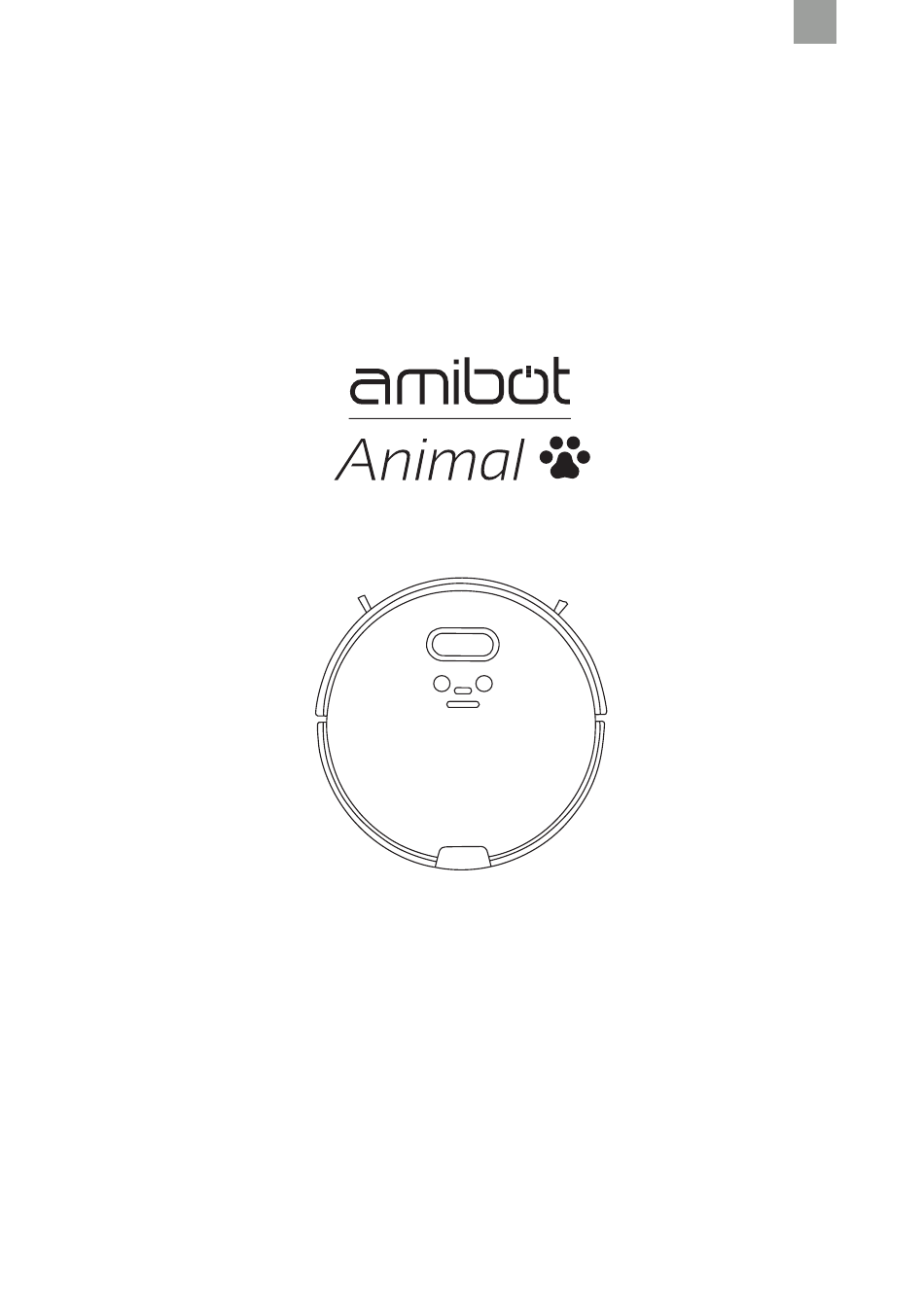

- Page 1 Robot Aspirateur et Laveur Premium Manuel d’utilisation...
- Page 2 été mentionnées dans ce document, notre service clients et technique se tient à votre écoute pour répondre à toutes vos questions. Pour plus d’informations, vous pouvez visiter le site officiel AMIBOT : www.amibot.tech Dans un souci constant d’amélioration de nos produits et de satisfaction des attentes de nos clients, nous nous réservons le droit...
- Page 3 Table des matières Recommandations ............. 3 Aperçu du produit .............. 4 Contenu de la boite ................4 Composition du produit ................. 5 Fonctionnement ..............9 Chargement ..................... 9 Mode Aspiration (Réservoir à poussière) ........... 11 Mode Nettoyage (Réservoir H2O) ............11 Démarrage .....................
- Page 4 Table des matières Précautions d’emploi et sécurité ........40 Conditions d’utilisation ................. 40 Consignes de recyclage ........... 42...
- Page 5 • AMIBOT Animal Premium est destiné à une utilisation exclusivement en intérieur. • AMIBOT Animal Premium est conçu pour des surfaces de 200 m² maximum. • AMIBOT Animal Premium est destiné à être utilisé pour un nettoyage régulier des sols. Il n’est pas conçu pour remplacer un nettoyage intensif.
- Page 6 Aperçu du produit Contenu de la boite 1. Robot AMIBOT Animal 7. 3 Filtres HEPA Premium 8. 4 Brosses latérales 2. Réservoir H2O 9. Base de chargement 3. 2 Mops de nettoyage en 10. Adaptateur secteur microfibres 11. 1 Brosse Animal 4.
- Page 7 Aperçu du produit Composition du produit Robot vue de dessus 5. Bouton Mode Mapping 6. Bouton Retour à la base de charge / Flèche haut 1. Pare-chocs 7. Bouton Mode SPOT / Flèche 2. Ecran d’affichage LCD 3. Bouton AUTO 8.
- Page 8 Aperçu du produit Robot vue de dessous 1. Capteurs de chargement 6. Roulette directionnelle 2. Brosses latérales 7. Brosse centrale Animal 3. Couvercle de la batterie 8. Couvercle d’accès à la brosse 4. Capteurs de vide centrale Animal 5. Roues latérales 9.
- Page 9 Aperçu du produit Réservoir H2O 1. Capteur de réservoir H2O 2. Buse de remplissage 3. Bouton de déverrouillage du réservoir H2O 4. Velcros de fixation de la mop 5. Buses de goutte à goutte 6. Support de fixation de la 7.
- Page 10 Aperçu du produit Télécommande 1. Bouton de Retour à la base de charge 2. Flèches directionnelles 3. Bouton Mode AUTO a. Pause/Reprise 4. Bouton MAX 5. Bouton Mode Mapping 6. Bouton Mode SPOT 7. Bouton Mode EDGE Mur virtuel 1. Bouton de mise sous tension ON/OFF 2.
- Page 11 Gardez une distance de 2m minimum devant la base, et 1m de chaque côté de celle-ci. NOTE : Lorsque votre AMIBOT Premium est sur sa base de chargement, veuillez vérifier que votre robot est sous tension et que le voyant d’état d’alimentation de la base est allumé.
- Page 12 Fonctionnement Chargement du robot Figure 1 Figure 2 Le chargement de la batterie peut se réaliser de deux façons : • Le robot se charge à partir de sa base de chargement (Figure 1) • Le robot se charge à partir de son adaptateur secteur (Figure 2) NOTES : •...
- Page 13 Fonctionnement Mode Aspiration (Réservoir à poussière) Pour permettre au robot d’enclencher son mode Aspiration, veuillez fixer le Réservoir à poussière à l’arrière de l’appareil. Mode Nettoyage (Réservoir H2O) Mise en place de la mop Figure 1 Figure 2 Positionnez la mop de nettoyage (Figure 1) sur le réservoir H2O à...
- Page 14 Fonctionnement Préparation du Réservoir H2O Ouvrez la buse de remplissage du réservoir H2O et versez soigneu- sement de l’eau claire accompagnée d’un détergent pour le net- toyage des sols. NOTES : • Le réservoir H2O est d’une capacité maximale de 300ml. Pour un fonctionne- ment optimal, il doit contenir au minimum 50ml de liquide.
- Page 15 Fonctionnement Mise en place du Réservoir H2O Le mode lavage implique l’arrêt de l’aspiration : dès lors que le robot est équipé de son réservoir à eau, il coupe son aspiration. Clipsez-le à l’arrière du robot. Celui-ci détecte automatiquement le ré- servoir à...
- Page 16 Fonctionnement Démarrage Après avoir fixé le Réservoir à poussière, mettez le robot sous tension. Appuyez sur le bouton AUTO du robot ou de la Télécommande. Le robot début son cycle de nettoyage en Mode AUTO. NOTES : • Dès lors que le robot quitte sa base de chargement, il émet 5 bips consécutifs. Selon le Mode choisi, le voyant lumineux AUTO ou Mode Mapping clignote rapide- ment en vert puis le robot démarre.
- Page 17 Fonctionnement Appuyez environ 3 secondes sur le bouton CLOCK situé sur le capot de l’appareil (Figure 1). Un bip retenti, l’écran d’affichage clignote. Figure 1 A l’aide des flèches haut/bas, vous pouvez modifier les heures et les minutes (Figure 2). Pour passer des heures aux minutes, puis au jour de la semaine et à...
- Page 18 Fonctionnement Réglage de la programmation Figure 1 Figure 2 Figure 3 Figure 4 Appuyez rapidement sur le bouton CLOCK de l’appareil (Figure 1). Un bip retenti, le signe d’une horloge et « MON » clignotent sur l’écran d’affichage (Figure 2). A l’aide des flèches haut/bas modifiez le jour de programmation de lundi à...
- Page 19 Fonctionnement Pour annuler une programmation, appuyez sur le bouton CLOCK. Un bip retenti, le signe d’une horloge et « MON » clignotent sur l’écran d’affichage. Appuyez sur le bouton Mode Mapping pour remettre la programmation à « - - : - - » (Figure 4). Appuyez à nouveau sur ce bouton pour voir les derniers réglages.
- Page 20 Fonctionnement Modes de déplacement Le Robot propose 6 modes de déplacement. Ces modes sont sélectionnés à partir de la Télécommande. Il est également possible d’en sélectionner 4 directement depuis le robot : les Modes AUTO, Mapping, SPOT et retour à la base de charge. Mode AUTO Figure 2 Figure 1...
- Page 21 Fonctionnement Grâce à son gyroscope intégré, le robot aspire la surface où il se trouve, puis effectue des déplacements le long des murs jusqu’à détecter une nouvelle zone de nettoyage. Mode Mapping Figure 1 Figure 2 Appuyez sur le bouton Mode Mapping du robot ou de la Télécommande (Figure 1).
- Page 22 Fonctionnement Mode SPOT Figure 1 Figure 2 Ce mode est le plus efficace pour nettoyer une zone spécifique particulièrement sale. Appuyez sur le bouton Mode SPOT du robot ou de la Télécommande (Figure 1). Le voyant lumineux AUTO est vert fixe et l’écran d’affichage indique Mode...
- Page 23 Fonctionnement Mode EDGE Figure 1 Figure 2 Appuyez sur le bouton Mode EDGE Télécommande (Figure 1). Le voyant AUTO est vert fixe et l’écran d’affichage indique le Mode EDGE (Figure 2). Le Mode EDGE est idéal pour nettoyer le long des murs et angles d’une pièce (Figure 3).
- Page 24 Fonctionnement Mode MAX Figure 1 Figure 2 Le mode MAX est utile sur les sols avec une grande quantité de poussière. Appuyez sur le bouton MAX pour augmenter la puissance d’aspiration du robot (Figure 1), lorsque le robot est en Mode AUTO ou EDGE uniquement (Figure 2), Appuyez une seconde fois sur ce bouton pour revenir à...
- Page 25 Fonctionnement Mode Retour à la base de charge Figure 1 Figure 2 À tout moment pendant le fonctionnement du robot, est possible de le recharger à l’aide du bouton Retour à la base de charge présent sur la Télécommande ou sur le dessus de l’appareil (Figure 1).
- Page 26 Fonctionnement Mur virtuel Positionnez le mur virtuel à la limite des deux zones à séparer. Veillez à ce que le rayon infrarouge soit dirigé vers un espace dégagé de la pièce avec l’indication rouge « FORBIDDEN AREA » tournée vers la zone interdite au robot.
- Page 27 Fonctionnement Pause Pour mettre le robot sur pause, pressez le bouton AUTO sur le robot ou sur la Télécommande. NOTE : Au bout de 5 minutes, le robot rejoint automatiquement sa base de charge. Si la base de charge n’est pas branchée, le robot se met en veille au bout de quelques minutes et son voyant lumineux s’éteint.
- Page 28 Entretien Brosses latérales Pour nettoyez brosses latérales, déclipsez-les en les tirant délicatement vers le haut, puis lavez-les à l’eau claire. Veuillez les sécher totalement avant de les réutiliser. Vérifiez que la brosse « L » est à gauche et la brosse « R » à droite. Reportez- vous aux codes couleurs et lettres gravées sur les brosses latérales et le robot pour ne pas...
- Page 29 Entretien Réservoirs et Filtres Réservoir à poussière Il est conseillé de vider le réservoir à poussière après chaque cycle de nettoyage du robot. Retirez le réservoir à poussière du robot en pressant le bouton de déverrouillage et videz-le en ouvrant le couvercle situé...
- Page 30 Entretien 2. Le filtre de protection doit être nettoyé à l’eau claire pour retirer toutes les poussières accumulées. Veuillez attendre qu’il soit totalement sec avant de le remettre en place. 3. Secouez soigneusement le pré-filtre pour le désengorger des particules de poussière puis nettoyez-le à l’eau claire. Veuillez le laisser totalement sécher avant de le repositionner dans le réservoir à...
- Page 31 Entretien Capteurs de vide et de charge Les capteurs de vide et de charge présents sous le robot et sur la base de chargement doivent être régulièrement nettoyés à l’aide d’un chiffon doux. Veillez à ne jamais mouiller ces capteurs. Brosse centrale Animal Déclipsez le couvercle jaune situé...
- Page 32 Entretien Mops microfibre de nettoyage Les mops microfibres peuvent être nettoyées en machine à 30° maximum ou à la main avec de l’eau claire et votre détergent habituel. NOTE : Le remplacement des accessoires dépend de la fréquence d’utilisation du robot ainsi que les quantités et types de débris qu’il est susceptible de ramasser.
- Page 33 Indications sonores et visuelles 1. Voyant AUTO 2. Voyant Mode Mapping 3. Voyant CLOCK 4. Voyant Retour à la base de charge 5. Voyant Mode SPOT 6. Ecran d’affichage LCD Statut du Robot Indications 5 bips sonores + Voyant AUTO ou Mode Mapping Lancement d’un cycle vert fixe + Ecran d’affichage indique AUTO ou Mode Mapping...
- Page 34 Indications sonores et visuelles Voyant Mode AUTO vert fixe + Ecran d’affichage Mode SPOT indique Mode SPOT Voyant AUTO vert fixe + Ecran d’affichage indique Mode EDGE Moe EDGE Puissance MAX Ecran d’affichage indique « Hi » Puissance MIN Ecran d’affichage indique « Lo » Pause Voyants AUTO Vert clignotant 2 bips sonores + Voyant AUTO rouge fixe + Ecran...
- Page 35 Dépannage Veuillez prendre contact avec le service technique AMIBOT dans les cas suivants : • Si l’appareil est tombé, s’il est endommagé, ou s’il est entré en contact avec de l’eau. • Si le cordon d’alimentation est endommagé. • Si la batterie est défectueuse.
- Page 36 Redémarrez le robot. Si le Problème de 10 3 problème persiste, veuillez ventilation. contacter le SAV AMIBOT. Problème avec le Vérifiez que le réservoir H2O 11 3 réservoir H2O. soit bien installé sur le robot. Remplacez la batterie du 12 3 Batterie défectueuse.
- Page 37 Dépannage 15 / Code LO Batterie faible. Rechargez le robot. Nettoyez le filtre HEPA en Problème avec le filtre 16 / retirant soigneusement les HEPA. poussières accumulées. Pour éviter pannes/dysfonctionnements, veuillez vérifier et nettoyer régulièrement les accessoires de l’appareil. Positionnez le bouton de mise sous tension sur ON.
- Page 38 Dépannage Videz le réservoir à Le réservoir à poussière, nettoyez le poussière est plein. moteur et les filtres. Perte La brosse centrale Retirez les éventuels poils d’aspiration de Animal ou les et débris présents sur les l’appareil brosses latérales brosses. Vérifiez que le sont bloquées.
- Page 39 La télécommande télécommande par une ne fonctionne est cassée. neuve. plus Le robot n’est pas Positionnez le robot sous sous tension. tension. Si toutes les solutions citées ci-dessus n’apportent aucune résolution à votre problème, veuillez contacter le SAV AMIBOT.
- Page 40 Garantie et SAV Assistance en France Notre Service Relation Clients AMIBOT est à votre disposition : Par e-mail : support@amibot.tech NOTE : Sont exclues de la garantie toutes pannes provenant d’une oxydation, d’un choc ou d’une utilisation anormale. Les accessoires ne sont pas couverts par la...
- Page 41 Spécificités techniques Classification Spécification Valeur Diamètre 330mm Dimensions Hauteur 76mm Poids 2,5kg Tension 14,4V - 14,8V Puissance Type de batterie 2600mAh Lithium ion Domaine électrique Entrée 100-240V 50-60Hz Sortie 19V 600mA Niveau sonore 65 dB Capacité Réservoir à 0,6L poussière Capacité...
- Page 42 Précautions d’emploi et sécurité Conditions d’utilisation Lors de l’utilisation d’un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes : • Cet appareil ne doit pas être utilisé par des enfants ou par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites à...
- Page 43 ATTENTION: Pour recharger la batterie, seuls la base de chargement et le cable d’alimentation fournis avec l’appareil doivent être utilisés. • Le robot contient des batteries que seules des personnes qualifiées peuvent remplacer. • Utilisez AMIBOT Animal Premium uniquement de la façon décrite dans ce manuel.
- Page 44 L’emballage est obligatoire, il protège nos appareils contre les dommages possibles pendant le transport. Si, pendant la période de garantie ou ultérieurement, vous devez remettre votre robot au service après-vente ou au service clientèle AMIBOT, l’emballage original est la meilleure protection contre les dommages.
- Page 45 Consignes de recyclage Si toutefois vous souhaitez jeter l’emballage de votre AMIBOT, vous pouvez le faire dès lors que votre période de rétractation est terminée. L’emballage AMIBOT est recyclable, il convient de jeter l’emballage dans le contenant approprié.
