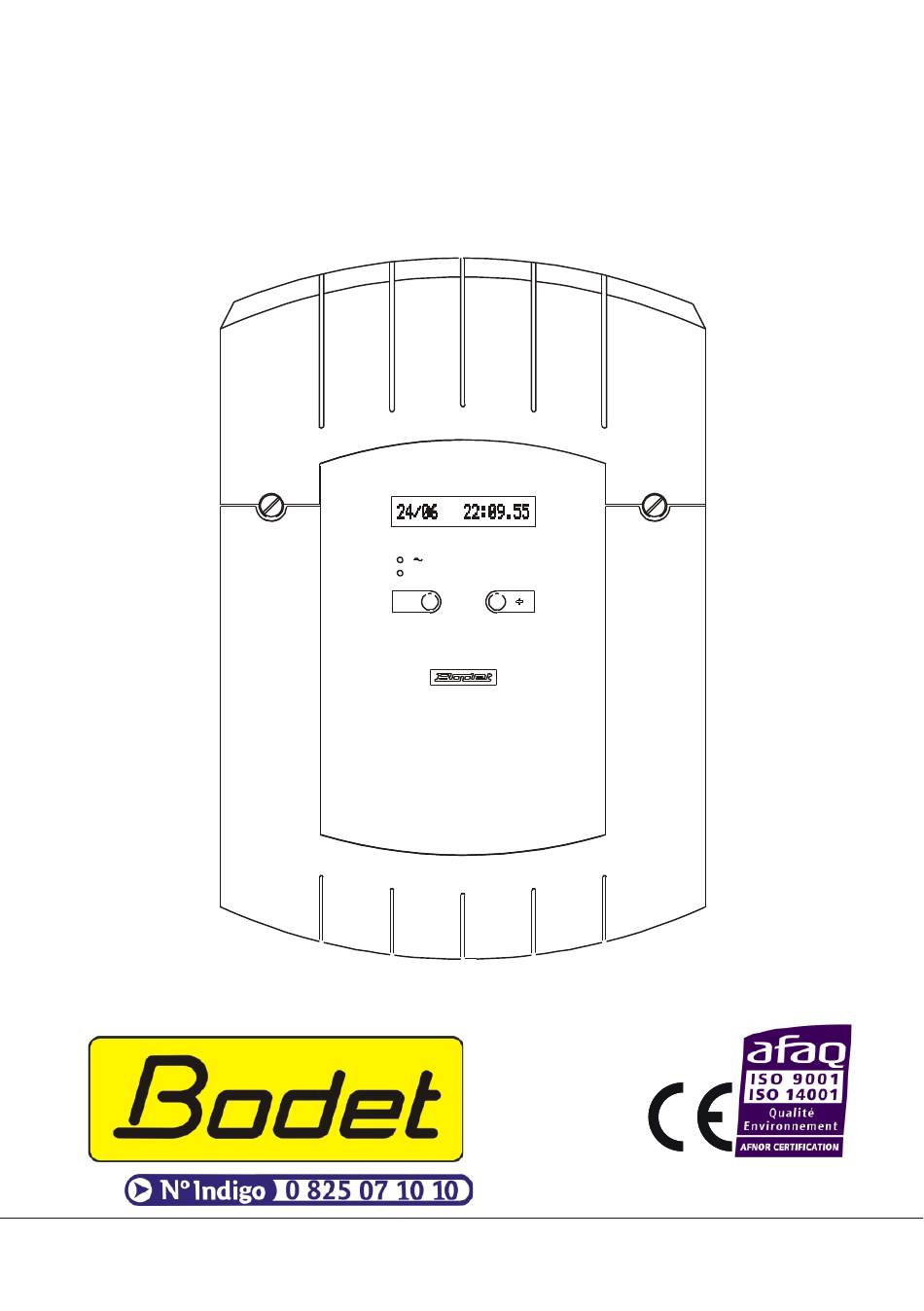

Microquartz ALFA
AFNOR TBT
MICRO QUARTZ ALFA
RADIO
SELECT
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.fr
Réf. : 605677 G
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
Publicité
Manuels Connexes pour Bodet ALFA AFNOR TBT
Sommaire des Matières pour Bodet ALFA AFNOR TBT
- Page 1 B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr Réf. : 605677 G S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.
- Page 2 VII - RÉCEPTION DYNAMIQUE ..... . 11 I - VÉRIFICATION INITIALE Nous vous remercions d’avoir choisi une horloge mère BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité...
- Page 3 II - DESCRIPTION Version MURALE 907261 Version RACK 907262 A) Écran à cristaux liquides. B) Touche “Select”. C) Touche “+”. D) Témoin de présence secteur (LED verte). E) Témoin de réception radio (LED rouge). F) Bornier alimentation secteur 230 Volts 50/60 Hz. H) Bornier entrée antenne radio et sortie AFNOR TBT.
- Page 4 III - CARACTÉRISTIQUES TECHNIQUES Alimentation 230 V ± 15% 50/60 Hz Courant nominal maximum : 80 mA Base de temps à quartz, précision 0,1 sec par jour entre 20 et 25°C. Changements d’heure été/hiver automatiques (calendrier perpétuel). Synchronisation radio par antenne externe (Europe seulement). Sauvegarde permanente de tous les paramètres en cas de coupure secteur.
- Page 5 IV - INSTALLATION Choisir un local à faibles variations de température et éloigné de toute source de parasites électriques (contacteurs, moteurs, ...). Version MURALE : Desserrer les 2 vis de façade, ôter le capot (pour le capot inférieur, appuyer sur les 2 clips (N) et le faire glisser vers le haut).
- Page 6 Effectuer les connexions selon figure ci-dessous. Terre Ra dio 230V~ N Ph Ph N Terre 230V~ N.B.: Le dispositif d’alimentation de cet appareil doit comporter un disjoncteur 10 A réenclenchable. Ce disjoncteur doit être coupé en cas de maintenance. Lorsque votre appareil est en place, enlevez le film de protection du clavier. Dès la mise sous tension, le Microquartz ALFA, cherche une synchronisation si une antenne est présente et, commence à...
- Page 7 Antenne Radio : Pour obtenir une précision absolue à long terme, il est recommandé de radio synchroniser le Microquartz ALFA à l’aide d’une antenne extérieure. Antenne Émetteur France-Inter Allouis, près de Bourges (Cher, France) Mainflingen, près de Francfort sur le Main (Allemagne) Installer l’antenne le plus haut possible, éloignée d’une paroi métallique ou en béton armé, éloignée des sources de parasites et à...
- Page 8 V - CONFIGURATION Remarque : le menu est identique pour tout les modèles de Microquartz Alfa, les Microquartz, références 907261 et 907262 AFNOR TBT sont modifiés en usine (ils ne disposent pas de sortie impulsion) et ne nécessitent aucun paramétrage (pour ce qui concerne la ligne impulsion). Pour accéder au menu de configuration, appuyer simultanément sur les touches “Select”...
- Page 9 Connecter les horloges réceptrices sur la ligne. Veiller à ce que toutes indiquent la même heure, par exemple 13:15. Le Microquartz ALFA affiche l’heure du LIGNE : 0:00 réglage d’origine : 0:00, il faut le mettre à l’heure des horloges réceptrices. Les minutes clignotent.
- Page 10 VI - MISE A L’HEURE Pour accéder au menu de mise à l’heure, appuyer sur la touche “Select”. Remarque : à tout moment, il est possible de sortir de ce menu. Il suffit d’appuyer sur la touche “Select”, puis tout en conservant la touche “Select” enfoncée, appuyer sur la touche “+”.
- Page 11 puis valider par un appui sur la touche “Select”. L’année clignote. 1 / 01 / 94 20:29 Régler l’année à l’aide de la touche “+”, puis valider par un appui sur la touche “Select”. Le mois clignote. 1 / 03 / 94 20:29 Régler le mois à...
- Page 12 VII - RÉCEPTION DYNAMIQUE Conçu pour vérifier le bon fonctionnement de l’antenne radio, l’écran de réception dynamique permet de visualiser en temps réel le contenu du message horaire radio-diffusé reçu chaque minute par le Microquartz ALFA. Si celui-ci n’est pas raccordé à une antenne (cf.
