- Page 1 FOCAL/RENAULT MONTAGE KITS LIVE / PREMIUM RENAULT Kangoo II – Juin 2017 Version 1.0...
-
Page 2: Recommandations Avant L'installation
RECOMMANDATIONS AVANT L’INSTALLATION • Réinitialiser tous les réglages audio de l’autoradio : • Ambiance = Neutre • Réglages Graves / Medium / Aigus = 0 • Loudness = OFF • Fader et Balance = Centrés • Les haut-parleurs nécessitent une période de rodage (environ 20 heures) avant d’atteindre leur qualité... -
Page 3: Assemblage Des Haut-Parleurs Avant

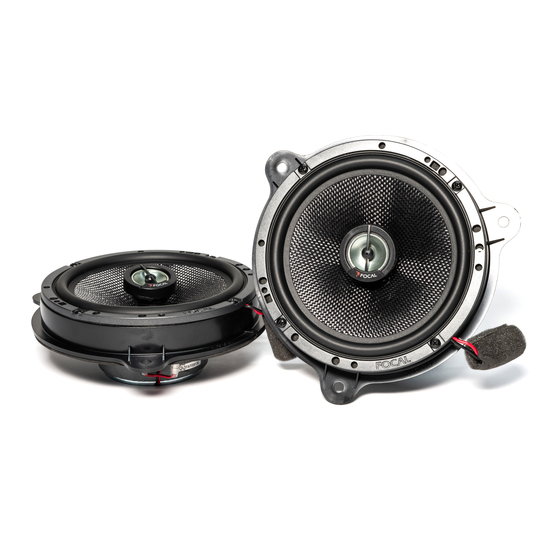

I. ASSEMBLAGE DES HAUT-PARLEURS AVANT 2. Branchement 1. Pièces nécessaires à l’assemblage du woofer Remarque : Le filtre (pièce gainée noire) n’a pas de sens. Filtre Haut-parleur et clips amovibles Connecteur Attacher le filtre avec un collier. Attention le collier ne doit pas toucher le spider (partie jaune) lors des mouvements du HP Filtre... -
Page 4: Montage Des Haut-Parleurs Avant
II. MONTAGE DES HAUT-PARLEURS AVANT Le schéma ci-dessous montre 1. Retirer le clips et le panneau de porte l’emplacement des vis à retirer à l’aide de palettes... - Page 5 II. MONTAGE DES HAUT-PARLEURS AVANT 2. Retirer le haut-parleur 3. Visser et connecter le haut-parleur Focal (garder d’origine l’entretoise et les vis d’origine) Pour les versions non fournies en entretoise : Rajouter l’entretoise REF 8200495686...
-
Page 6: Assemblage Des Haut-Parleurs Tweeters
III. ASSEMBLAGE DES HAUT-PARLEURS TWEETERS 1. Pièces nécessaires à l’assemblage du 2. Retirer la grille qui est simplement emboîtée tweeter Entretoise Connecteur Filtre... - Page 7 III. ASSEMBLAGE DES HAUT-PARLEURS TWEETERS 3. Insérer le tweeter dans l’entretoise de 4. Brancher en position 2 fixation en respectant bien le sens Remarque : ère La 1 position est inutilisée dans cette configuration Remarque : Emboîter les fils du côté où les 2 pattes sont serrées Position 2 Position 1...
-
Page 8: Montage Des Haut-Parleurs Tweeter
IV. MONTAGE DES HAUT-PARLEURS TWEETER 1. Retirer la grille de tweeter puis retirer le tweeter d’origine... -
Page 9: Branchement Des Haut-Parleurs Tweeter
V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 1. Câblages nécessaires au branchement du tweeter Remarque : Lors du passages des câbles dans le véhicule, attention à bien respecter le sens de montage (droite/gauche) - Page 10 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 2. Démonter l’autoradio...
- Page 11 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 3. Déposer la garniture intérieure...
- Page 12 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 4. Côté conducteur : Passer le câble depuis l’autoradio sous le tableau de bord puis le sortir par l’emplacement du tweeter gauche (utiliser un passe fil). Déposer les garnitures montrées ci-dessous pour faciliter le passage du câble Remarque : Attention à...
- Page 13 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 5. Côté passager : Faire passer le câble derrière la boîte à gants, puis le sortir par l’emplacement tweeter droit (utiliser un passe fil). Il est nécessaire de démonter la garniture de la boite à gants Retirer le cache latéral gauche sans débrancher l’air-bag...
- Page 14 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 6. Brancher les tweeters à l’aide du câblage fourni derrière l’autoradio Fil blanc Fil gris Emplacement (vers tweeter gauche) Emplacement (vers Autoradio Autoradio tweeter droit) Autoradio Ajouter les faisceaux fournis...
- Page 15 V. BRANCHEMENT DES HAUT-PARLEURS TWEETER 7. Mettre en place le filtre tweeter et le 8. Clipser le tweeter dans son logement connecter 9. Coller le logo fourni sur la grille...
-
Page 16: Assemblage Des Haut-Parleurs Arrière
VI. ASSEMBLAGE DES HAUT-PARLEURS ARRIÈRE Connecteur Haut-parleur Haut-parleur monté Utiliser une pince coupante... -
Page 17: Montage Des Haut-Parleurs Arrière
VII. MONTAGE DES HAUT-PARLEURS ARRIÈRE 1. Déclipser la garniture du coffre puis retirer le haut-parleur d’origine... - Page 18 VII. MONTAGE DES HAUT-PARLEURS ARRIÈRE 2. Visser et connecter le haut-parleur Focal...
-
Page 19: Préparation Du Caisson
VI. PRÉPARATION DU CAISSON Eléments nécessaires au montage du caisson : Câble et Câble Adaptateur Câble de Manchon à télécommande d’alimentation d’alimentation Adaptateur masse sertir du caisson Câble Câble de liaison Ibus 2.1 d’extension autoradio / caisson Velcro Connecteurs... - Page 20 VII. PRÉPARATION DU CAISSON 2. Raccorder le câble d’extension au câble de 1. Coller les deux bandes de velcro liaison autoradio caisson Remarque : ne pas cacher le numéro de série Remarque : L’adaptateur s’utilise uniquement sur un autoradio d’origine 3.
-
Page 21: Positionnement Et Réglage Du Caisson
IX. POSITIONNEMENT ET RÉGLAGE DU CAISSON Le caisson se positionne Velcro derrière le siège passager Phase : 0 ou 180, beaucoup de paramètres sont influents, il est donc préférable d’essayer les 2 positions sans toucher les autres réglages et choisir la meilleure à l’écoute. -
Page 22: Montage Du Caisson
X. MONTAGE DU CAISSON 1. Déposer la console centrale 2 vis 2 vis... - Page 23 X. MONTAGE DU CAISSON 2. Faire passer le faisceau Alimentation + câble de liaison depuis le caisson puis sous la banquette et la console centrale jusqu'à l’autoradio Caisson Vers Autoradio...
- Page 24 X. MONTAGE DU CAISSON 3. Connecter l’alimentation sur la 4. Positionner la télécommande dans prise 12V la boîte à gants...
- Page 25 X. MONTAGE DU CAISSON 5. Connecter les faisceaux à la radio...
- Page 26 X. MONTAGE DU CAISSON...
