Danfoss ICAD 900 Manuel D'instructions

Masquer les pouces Voir aussi pour ICAD 900:

Instructions (16 pages)

Guide d'installation (8 pages)

Guide de démarrage rapide (2 pages)

page de 20

/ 20
Signets

Liens rapides

Télécharger ce manuel

ICAD 600

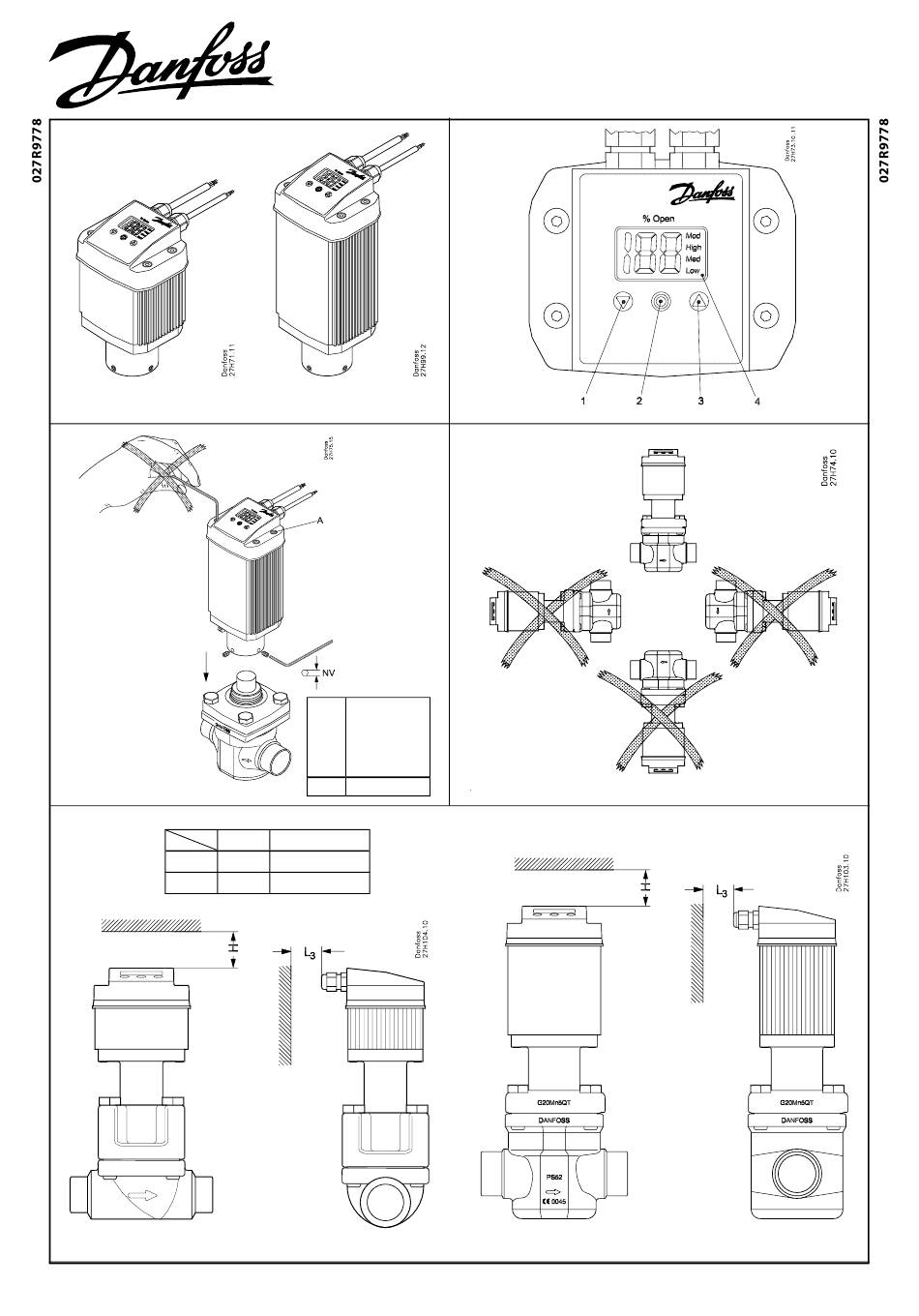

Fig. / Abb. 1

Fig. / Abb. 3

Fig. / Abb. 5a, ICM + ICAD 600

All manuals and user guides at all-guides.com

Instruction

Aktuator / Actuator / Stellmotor / Actuateur / Actuador

ICAD 600 / ICAD 900

ICAD 900

2.5 mm

LB-fod

LB-feet

lb-ft

Pieds-livre

pie

2.5

in. / Zoll / pouces

1.77

DKRCI.PI.HV0.A1.53 / 520H0546

ICAD 600

ICAD 900

Fig. / Abb. 2

Fig. / Abb. 4

Fig. / Abb. 5b, ICM + ICAD 900

Sommaire des Matières pour Danfoss ICAD 900

Page 1 Pieds-livre Fig. / Abb. 3 Fig. / Abb. 4 in. / Zoll / pouces 1.77 Fig. / Abb. 5a, ICM + ICAD 600 Fig. / Abb. 5b, ICM + ICAD 900 © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 2 Kun muligt med EKC 347 ICAD Only possible with EKC 347 Nur mit EKC 347 möglich Possible uniquement avec l’EKC 347 Solo posible Fig. / Abb. 7 con EKC 347 DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 3 ICAD 600/900 - Digitale E/A für EIN/AUS-Betrieb eines Ventils ICAD 600/900 - E/S numérique pour marche/arrêt de la vanne ICAD ICAD 600/900 - E/S digitales para control todo/nada Fig. / Abb. 8 © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 4 (7 x ~24 AWG) (fig. 7) installeret på ICM-ventilen eller ej. Anvendelse A: Hvid (–) Digital udgang. Se Maskininstallation. ICAD 600 og ICAD 900 kan anvendes Fælles alarm. Tilslut den brune (+) og den grønne (-) B: Brun (–) Digital udgang. sammen med følgende Danfoss-ventiler ledning til en 24 V d.c.
Page 5 ¡11. Viser parametret Viser den aktuelle parameterværdi. Viser aktuel status ved hjælp af tekst (fig. 2, pos. 4) Mod betyder, at ICAD positionerer ICM-ventilen i henhold til et analogt © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 6 2. Tryk på piletasterne ”op” og ”ned” på samme tid. 3. Tilslut strømforsyningen. 4. Slip piletasterne “op” og “ned”. 5. Når ICAD-displayet (fig. 2) skiftevis viser: CA og A1, er fabriksindstillingen gennemført. DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 7 Connect the Brown (+) and Green (–) A: White (–) Digital output. to a 24 V d.c. supply voltage (fig. 6). ICAD 600 and ICAD 900 can be used Common Alarm. together with the following Danfoss valves B: Brown (–) Digital output.
Page 8 Old alarms (alarms that have been active, Displays the actual value of a but have physically disappeared again) can parameter. be found in parameter ¡11. Displays the status by means of text (fig. 2, pos. 4) DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 9 0: No valve selected. Alarm A1 will become active. 1: ICM20 with ICAD 600 ¡26 ICM configuration 2: ICM25 with ICAD 600 3: ICM32 with ICAD 600 4: ICM40 with ICAD 900 5: ICM50 with ICAD 900 6: ICM65 with ICAD 900 Service Display Factory Description Min.
Page 10 Ventil erfolgen. Gemeinsamer Alarm. Siehe Mechanische Installation. Verwendung B: Braun (–) Digitalausgang. Den braunen (+) und grünen (–) Draht ICAD 600 und ICAD 900 können zusammen ICM voll geöffnet. an eine 24-V-Gleichspannungs- mit den folgenden Danfoss-Ventilen C: Grün (–) Digitalausgang.
Page 11 Alte Alarme (Alarme, die aktiv waren, aber aufgehoben wurden) lassen sich in Parameter ¡11 abrufen. Zeigt den Parameter an Zeigt den Istwert eines Parameters. Zeigt den Status über Text © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 12 5. Sobald das Display am ICAD (Abb. 2) abwechselnd CA 2. Nach-Unten- und Nach-Oben-Taste gleichzeitig betätigen. und A1 zeigt, ist das Rückstellen auf die Werkseinstellung 3. Spannungsversorgung einschalten. abgeschlossen. 4. Nach-Unten- und Nach-Oben-Taste loslassen. DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 13 E: Gris (+) Entrée analogique La configuration de l’ICAD peut être réalisée, L’ICAD 600 et l’ICAD 900 peuvent être utilisés 0/4-20 mA. que l’ICAD soit installé ou non sur la vanne avec les vannes Danfoss suivantes (fig. 1, 5a et F: Rose (+) Entrée analogique...
Page 14 été actives mais ont à nouveau disparu physiquement) sont disponibles sous le paramètre ¡11. Affiche le paramètre. Affiche la valeur réelle d’un paramètre. Affiche l’état de la fonction à l’aide d’un texte (fig. 2, pos. 4) DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 15 0: Aucune vanne sélectionnée. L’alarme A1 est activée. 1: ICM20 avec ICAD 600 Configuration ICM ¡26 2: ICM25 avec ICAD 600 3: ICM32 avec ICAD 600 4: ICM40 avec ICAD 900 5: ICM50 avec ICAD 900 6: ICM65 avec ICAD 900 Entretien Réglage en Description...
Page 16 24 V c.c. Como opción se puede utilizar alimentación Cable de control de seguridad mediante UPS (Fuente El ICAD 600 e ICAD 900 pueden ser usados 7 x 0.25 mm2 (7 x ~24 AWG) (fig.7) de alimentación ininterrumpida). con las siguientes válvulas Danfoss Una vez el ICAD es alimentado como (fig.
Page 17 ICAD V d.c. Como se puede ver a continuación: Si se detecta una alarma, la pantalla del ICAD (fig.2) alternará entre mostrar la alarma existente y el grado de apertura actual. © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 18 3. Conectar la alimentación eléctrica. 4. Soltar lo botones de las flechas. 5. Cuando la pantalla del ICAD (fig. 2) alterne en mostrar: "CA" y "A1" se han establecido los ajustes de fábrica. DKRCI.PI.HV0.A1.53 / 520H0546 © Danfoss A/S (AC-AKC / frz), 10-2007...
Page 19 All manuals and user guides at all-guides.com © Danfoss A/S (AC-AKC/ frz), 10-2007 DKRCI.PI.HV0.A1.53 / 520H0546...
Page 20 Description of Equipment Actuator for ICM valves Type ICAD 600 / ICAD 900 References of other Technical Standards and Specifications used CE according to 89/336 EEC (EMC) Emission : EN61000-6-3...
