FORM FIT
SUBARU Legacy/ Legacy Outback 2000 - 2004
ATTENTION: Une installation incorrecte annule la garantie. S'il vous-plaît, suivre les instructions avec soins.
Sachet de fixations
6 – Tampons anti-abrasifs 3M
8 – Grosses butées
4 – Agrafes noires « C »
4 – Vis pour tôle à têtes fraisées (n° 6 x 3/8 po.)
4 – Vis pour tôle à têtes fraisées (n° 4 x 3/16 po.)
Installation
1.
S'assurer que le capot est propre et sec à l'intérieur comme à l'extérieur.
2.
Installer une butée au centre à 1-3/8 po. de l'ouverture de la grille tel qu'indiqué à l'illustration n° 2.
3.
Centrer le protecteur sur le capot. Installer les tampons anti-abrasifs aligner avec les trous de la bordure avant du protecteur. S'assurer
de couvrir au moins ½ po. en dessous du capot. Voir l'illustration n° 1.
4.
Glisser les agrafes « C » au-dessus de la bordure du capot pour s'aligner avec les trous du protecteur. S'assurer que les agrafes « C »
sont bien fixées contre le capot : Il peut être nécessaire de pousser sur les agrafes « C » pour qu'ils siègent bien au capot.
5.
S'assurer que le trou sur le dessus des agrafes « E » s'aligne avec le trou du protecteur. Insérer les vis n° 6 x 3/8 po. au travers de la
partie supérieure des agrafes « C », au travers du protecteur et dans la partie du milieu des agrafes « E ». Ne pas trop serrer. Voir
l'illustration n° 1.
6.
S'assurer que les agrafes « C » sont bien installées et le protecteur bien centré, puis serrer chaque vis n° 4 x 3/16 po. dans la partie
inférieure des agrafes « C ». Ne pas trop serrer. Voir l'illustration n°1.
7.
Installer les butées restantes tel qu'indiqué à l'illustration n° 2. Attention : Les butées doivent être posées sur le capot et non sur le
protecteur !! Si les butées sont installées sur le protecteur, elles useront la peinture.
8.
Sur certains véhicules, il peut-être nécessaire d'ajuster les butées du capot et (ou) la fermeture du capot pour obtenir un bon
dégagement.
Important: Ne jamais se servir du protecteur pour ouvrir ou fermer le capot.
Instructions pour l'entretien
Nettoyer le protecteur avec une solution faite d'eau et de savon doux ou avec un nettoyant de plastique seulement. S'assurer
périodiquement que les butées sont toujours en place et que le protecteur est toujours bien retenu. Éviter de laver le véhicule dans
un lave-auto automatique. Ne pas tirer sur le protecteur pour ouvrir ou fermer le capot.
o

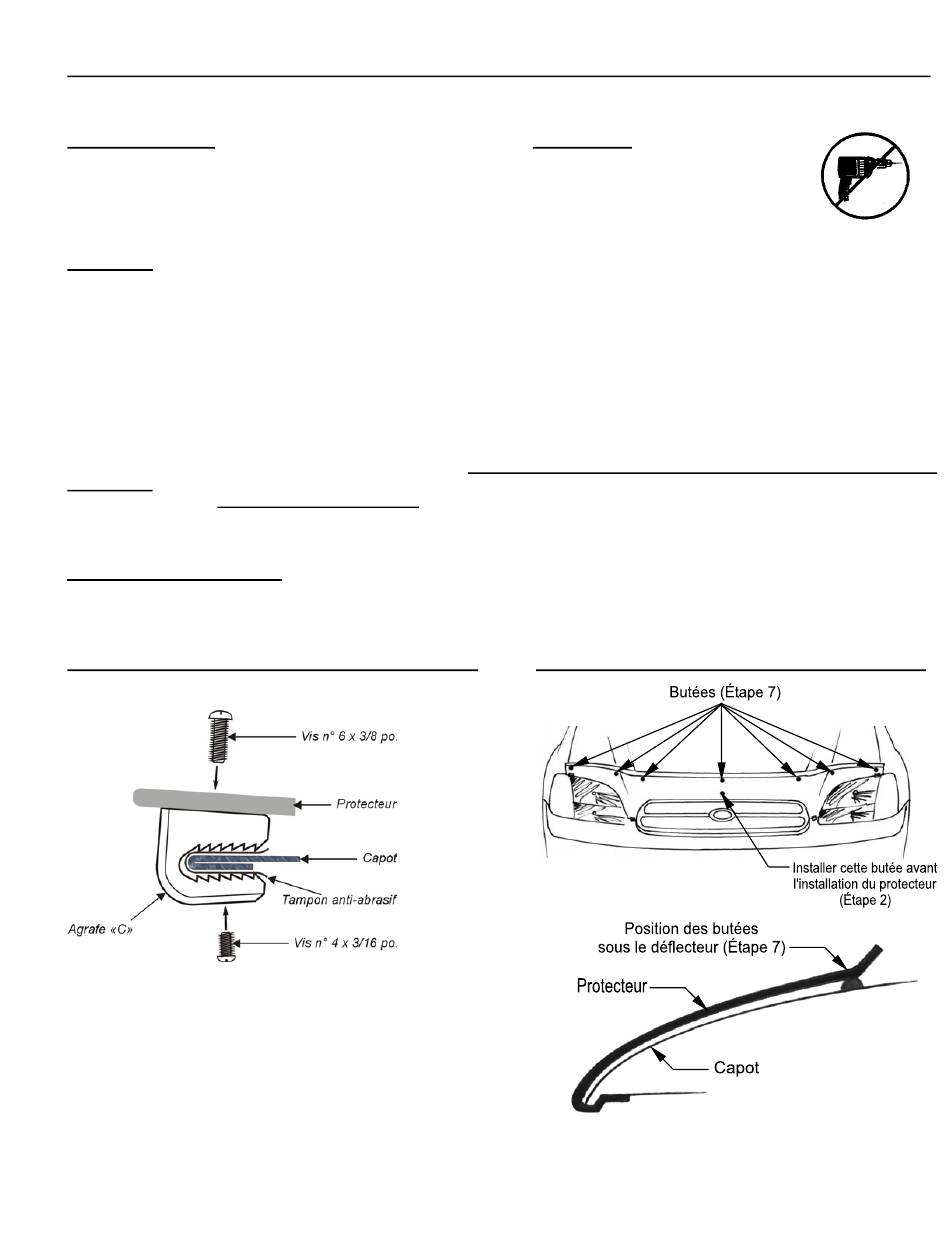

Illustration n
1 – Configuration de l'agrafe
Merci de vous êtes procuré un protecteur
Conserver cette feuille pour les instructions d'entretien et les renseignements concernant le nécessaire d'installation.
Fabriqué au Canada
All manuals and user guides at all-guides.com
INSTRUCTIONS D'ASSEMBLAGE
form fit.
Outils requis
1 – Petit tournevis à embout étoilé
Illustration n° 2 – Emplacement des butées
18200
Rev7.050110
