Conducteurs
Grille de Contact
(Non Visible- - Située entre
les supports circulaires)
Support pour
Tige
NUMÉRO DE PIÈCE
1096974--1
1096974--2
1096974--3
1096974--4
1096974--5
1096974--6
1. INTRODUCTION
Cette Notice de Montage a pour but de donner les
éléments essentiels nécessaires à l'installation des
raccords à tige orientable (1096974--1 à 6).
Toutes les dimensions indiquées sont métriques
NOTE
(Dimensions Nord- - Américaine entre paranthèse).
i
Les dessins sont à titre informatifs et ne sont pas
à l'échelle.
2. DESCRIPTION
Chaque raccord est formé de Brides principales,
Support pour tige, Grilles de contact et boulonneries.
Voir Figure 1.
Ce raccord à tige orientable est utilisé pour le
branchement de 2 conducteurs à une tige
d'équipement spécifiquement pour les applications de
2011 Tyco Electronics Corporation, a TE Connectivity Ltd. Company
All Rights Reserved
Registered trademark of Burndy, Inc.
*Trademark
TE Connectivity, TE connectivity (logo), and TE (logo) are trademarks. Other logos, product and/or Company names may be trademarks of their respective owners.
Raccord à Tige Orientable 1096974- 1 à - 6
(Adjustable Stud Connectors 1096974- 1 through - 6)
CONDUCTEURS
2 X 4000 MCM
2 X 4000 MCM
2 X 1796 MCM
2 X 1796 MCM
2 X 1796 MCM
2 X 4000 MCM

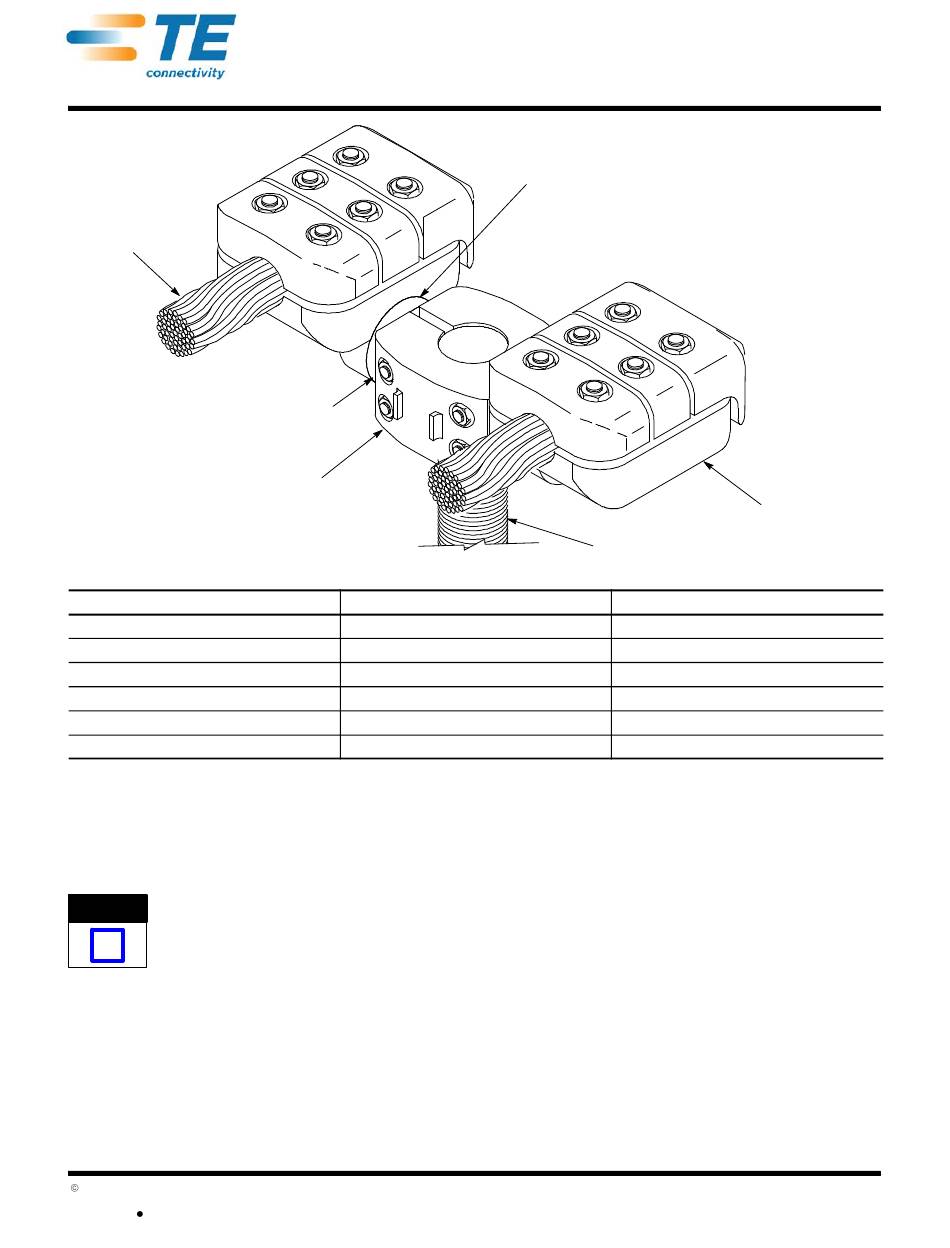

Figure 1
postes de tranformation.Chacune des brides peuvent
être ajustées indépendemment l'une de l'autre dans
le plan vertical.
3. PROCÉDURE DE PRÉPARATION
Le Guide 296965 peut être utilisé à titre de référence
lors de la préparation du raccord.
3.1. Conducteurs
Brosser les conducteurs en aluminium de façon
énergique (au moins deux passages sur la même
surface) avec une brosse en acier inoxydable enduite
de graisse neutre sur toute la surface du conducteur
qui sera en contact avec la gorge du raccord, sauf
dans le cas d'une gorge filetée, sur laquelle une fine
pellicule protectrice de graisse est suffisante. Essuyer
alors la graisse excédentaire.
TOOLING ASSISTANCE CENTER 1--800--722--1111
PRODUCT INFORMATION 1--800--522--6752
Supports
Circulaire
Tige Filetée
3 In. -- 12 UN x 100 mm
2 1/2 In. -- 12 UN x 100 mm
3 In. -- 12 UN x 100 mm
2 1/2 In. -- 12 UN x 100 mm
2 In. -- 12 UN x 100 mm
2 In. -- 12 UN x 100 mm
This controlled document is subject to change.
For latest revision and Regional Customer Service,
visit our website at www.te.com
Notice de Montage
408- - 8488- - 1
03 JAN 12 Rev A
Bride Principale
(Sous- - Ensemble)
TIGE
