KAESER SIGMA CONTROL 2 Notice D'utilisation page 21

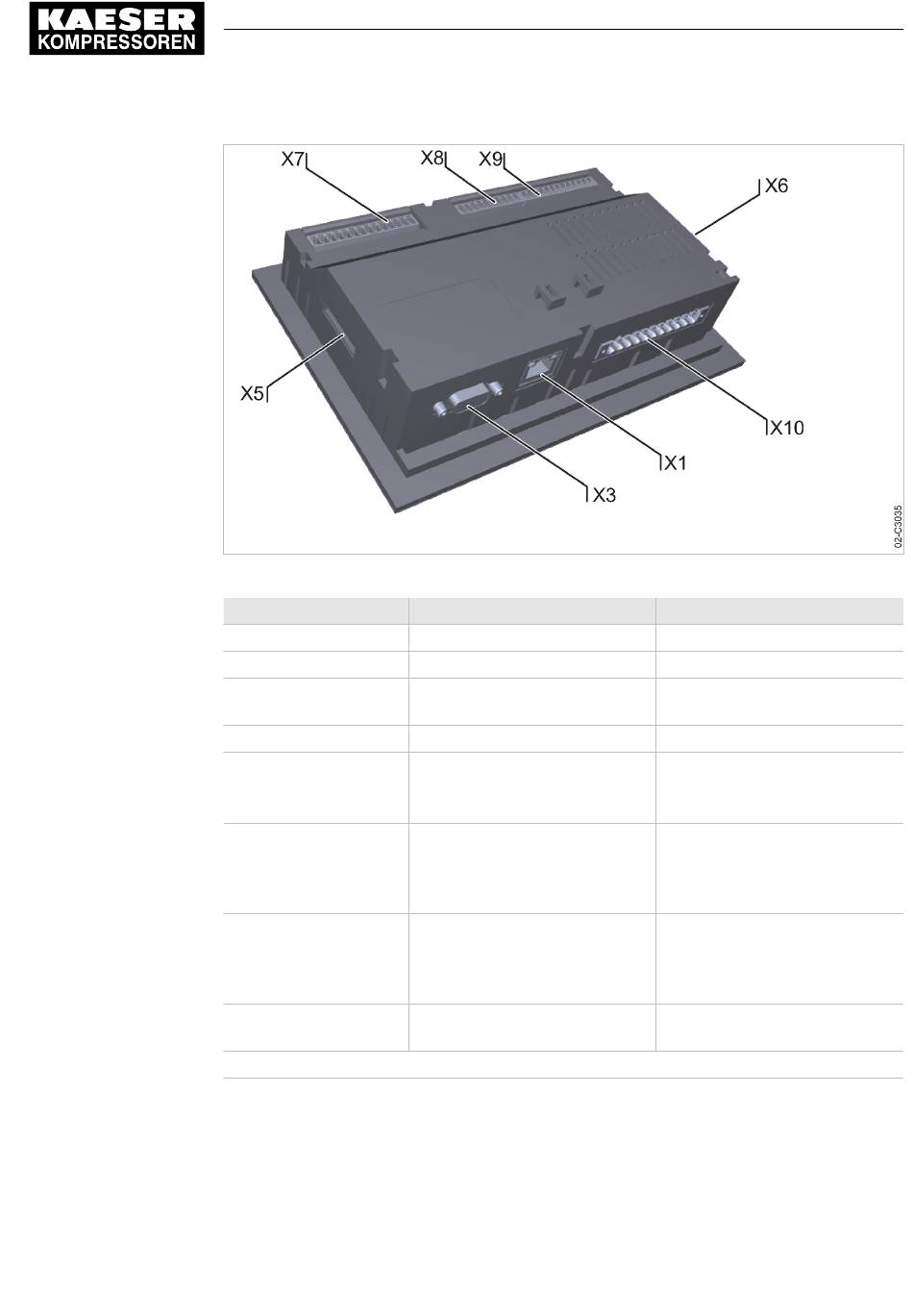

Fig. 3
Tab. 10
N° : 901897 02 F
3 Caractéristiques techniques
3.1 Commande SIGMA CONTROL 2
Interfaces MCSIO
Identification
X1
X3
X5
X6
X7
X8
X9
X10
Les interfaces X1–X10 sont repérées sur l'arrière de la commande
Interfaces MCSIO
Notice d'utilisation Commande
SIGMA CONTROL 2 PISTON ≥2.1.X
Interface
Ethernet 10/100 Base T
RS485–FC (interface USS)
Carte mémoire SD, emplacement
de carte mémoire SD
FE
24 VDC, DII
DII/DOT
AII/AIR
DOR
Connexion
Prise RJ 45
Prise D-sub 9 broches
Carte SD/SDHC
Terre fonctionnelle
Alimentation 24 VDC
Entrées numériques DII1.00–
DII1.05
Entrées numériques DII1.06–
DII1.07
Sorties numériques DOT1.00–
DOT1.01
Entrée analogique courant 0–
20 mA, AII1.00–AII1.01
Entrée analogique résistance
AIR1.00–AIR1.01
Sortie numérique relais 250 VAC,
4 A DOR1.00–DOR1.04
