STRX-160-FR
⓵
STRX-159-FR
NOTE: Check in the basic setup sheet to install correctly the
adjustable plastic insert.
Se reporter à la fiche de réglages de base pour installer
correctement les inserts en plastique.

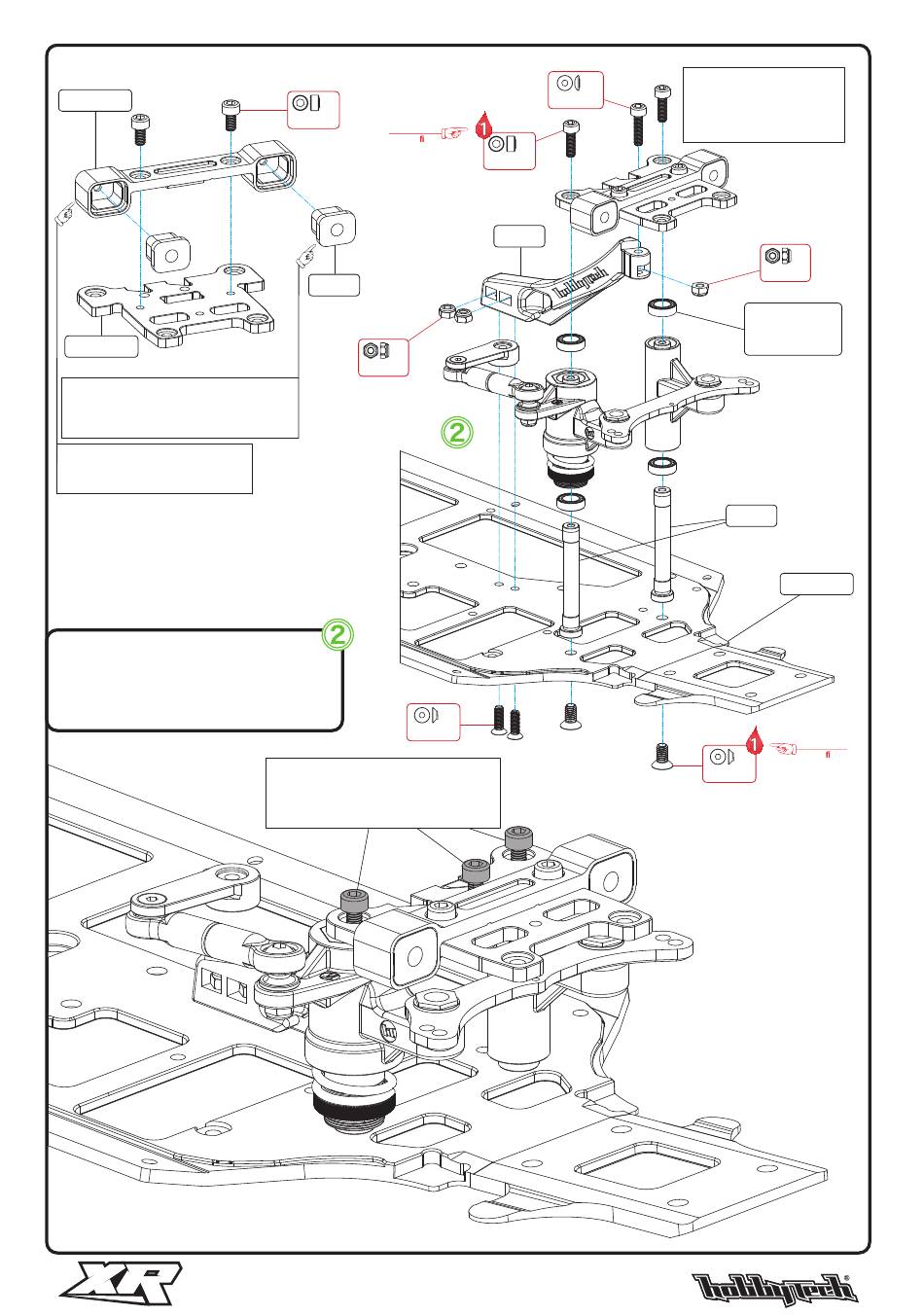

FRONT SUSPENSION / SUSPENSION AVANT
Setup: Front roll center - rear plate
Réglage : Câle arrière de centre de roulis avant
-叅
BAG A
c
omplety Steering SyStem
S
yStème complet de direction
If necessary, please use 3.0 x 5.0 x 0.2mm
washers between STR-021 and STRX-159-FR.
Veuillez utiliser les rondelles 3.0 x 5.0 x 0.2mm
entre STR-021 et STRX-159-FR si nécessaire .
x2
CAP 3x6
Thread lock
Thread lock
Frein let
Frein let
STRX-236
x2
M 3
/
F/H 3x10
Leave these screws loose enough until you have mounted
the complete nose gear assembly to the main frame.
Laissez ces vis suffisamment desserrées jusqu'à ce que
vous ayez monté l'assemblage du train avant complet sur
le châssis principal (BAG B-11).
x1
R/H 3x12
x2
CAP 3x10
STRX-012
x2
7
Do not fully tighten these 3
screws (leave 1mm).
Ne pas serrer ces 3 vis à fond
(laisser 1mm).
x1
M 3
HT-530020 x4
Ball bearing size :
6x10x3mm
STR-021
STRX-180-FR
Thread lock
Thread lock
x2
Frein let
Frein let
F/H 4x8
⓷
