Page 1

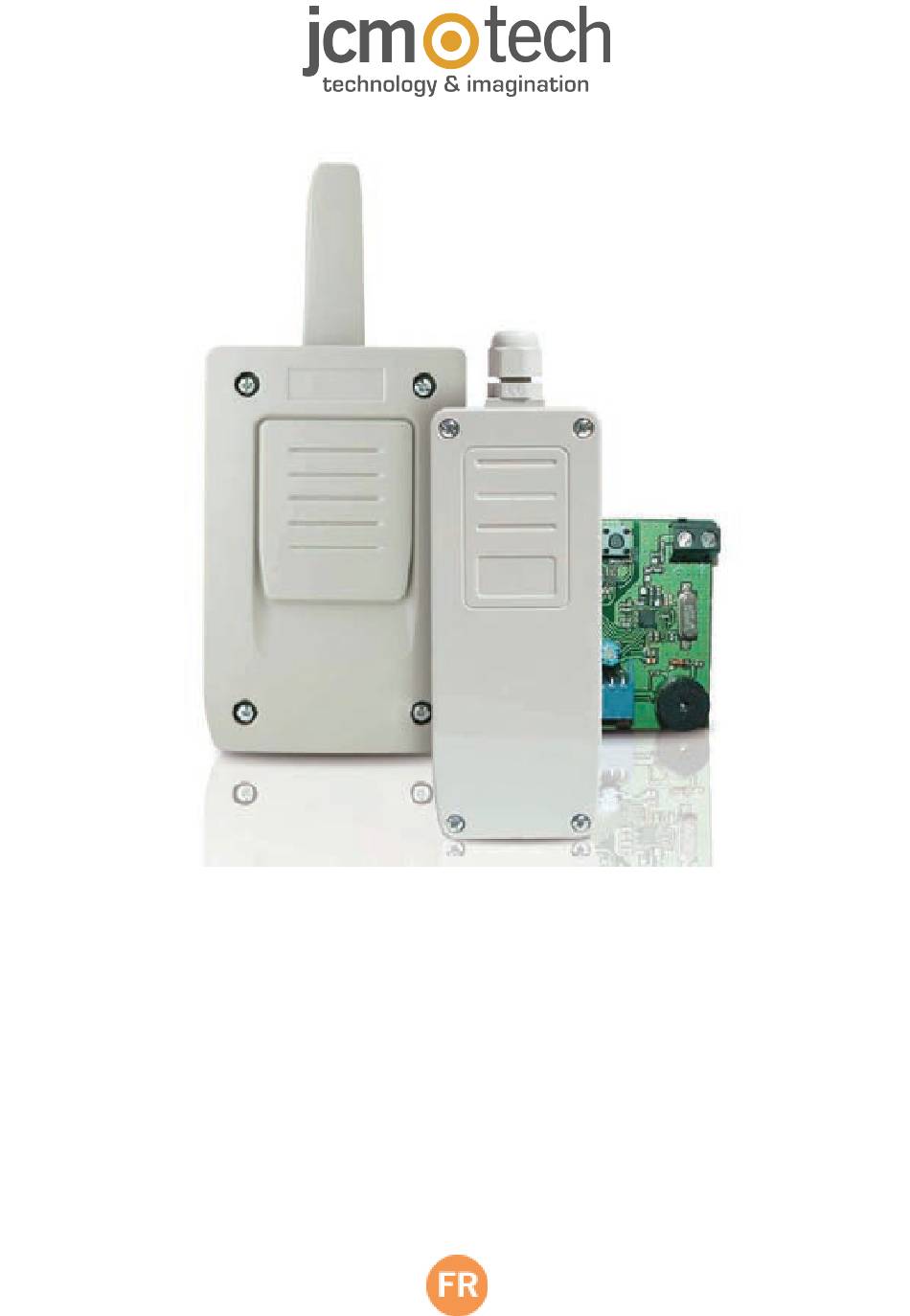

RADIOBAND/TBX, RADIOBAND/RU & RADIOBAND/RC-RCS Manuel de l’utilisateur...
Page 2
Vérification du système (CHECK) Fonctionnement correct du système Détection d'une anomalie au niveau de la palpeuse Couverture de signal Indications batteries faibles des RADIOBAND/TBX Changement de pile RADIOBAND/TBX Caractéristiques techniques Caractéristiques techniques transmetteur via radio Caractéristiques techniques récepteur via radio Datos reglamentarios Déclaration de conformité...
Page 3
Consignes importantes de sécurité Déconnecter l’ alimentation afin d’effectuer quelque manipulation sur l’ équipement. En complément des directives Européennes sur les Basses Tensions, nous vous informons des obligations suivantes : •Pour les équipements connectés en permanence, prévoir sur le câblage un dispositif de connexion facilement acces- sible.
Page 4
Présentation RADIOBAND/TBX Entrée B1 Connecteur batteries LED entrée Poussoir de programmation Sélecteur entrée B1 RADIOBAND/RU Pontet Sélecteur R1 Pontet Sélecteur R2 Leds de signalisation acti- vation des relais Poussoir de Programmation Pontet MR pour effacement des Led et poussoir de vérification...
Page 5
JP1. Cette application n’est pas conforme à la norme de sécurité sur l’utilisation des portes de garage motorisées EN 12453, car la connexion de l’élément non résistif branché sur la RADIOBAND/TBX n’est pas vérifiée. RADIOBAND/RU: Fixer le fond de la boîte en utilisant les vis et chevilles fournies.
Page 6
Connexions Connexions RADIOBAND/RU Alimentation 12 ou 24 Vac/dc (+). Alimentation 12 ou 24 Vac/dc (-). 3, 4 R1: Raccorder sur Armoire de commande - Entrée Bande de Sécurité ( résistive 8,2Kohm) suivant la position du cava- lier BS1 (voir CONNECTIONS Figure 1). Ou entrée Contact de Securité suivant la position du cavalier CS1 (voir CONNECTIONS Figure 2).
Page 7
Figura 3 Conseils d'installation Installation du système Radioband sur une porte coulissante à un vantail avec armoire de commande et RADIOBAND/RU. Installation de système Radioband sur une porte coulissante à un vantail avec armoire de commande et connecteur pour carte RADIOBAND/RC-RCS. jcmtechnologies...
Page 8
Le Récepteur RADIOBAND/RU vérifie en permanence ( toutes les 20 secondes ) que les barres palpeuses raccordées aux RADIOBAND/TBX fonctionnent correctement. En cas de défaut, le relais correspondant est activé et empêche ainsi votre armoire de commande de réaliser une manoeuvre. Ce qui permet de vérifier à tout moment le bon fonctionnement de vos barres palpeuses et de la transmission via radio de leur état..
Page 9
(B1), la led B1 est alors allumée. Si on maintient l’appuie sur ce bouton, on peut pro- grammer le relais 2 (B2), la led B2 sera alors allumée. Une fois le relais choisi, envoyer le code du RADIOBAND/TBX à pro- grammer ( voir notice), le récepteur confirme par un bip sonore ( 0,5 seconde) que celui-ci est programmé.
Page 10
Détection d'une anomalie au niveau de la palpeuse Si au cours de la vérification une anomalie de communication survient avec la RADIOBAND/TBX ou que la communication est insuffisante (trop de tentatives de communication ou bien manque de couverture), la RADIOBAND/RU-RC-RCS émet trois signaux sonores consécutifs indiquant une erreur.
Page 11
IP65 Dimensions 85x53x36mm Portée Radio (garantie) 10 Mètres Durée de vie des piles (approximée) 2 Années Temps minimum entre deux activations de RADIOBAND/TBX (pour 7 min. exécution de la Directive R&TTE) Caractéristiques techniques récepteur via radio Paramètre RADIOBAND/RU RADIOBAND/RC-RCS Fréquence...
Page 12
Datos reglamentarios Déclaration de conformité UE JCM TECHNOLOGIES, SAU déclare que le produit RADIOBAND/TBX, RADIOBAND/RU & RADIOBAND/RC-RCS lors- qu'il est utilisé en conformité, satisfait aux exigences fondamentales de la RED Directive 2014/53/UE et de la Directive de Machines 2006/42/CE; et avec la Directive RoHS 2011/65/UE.
