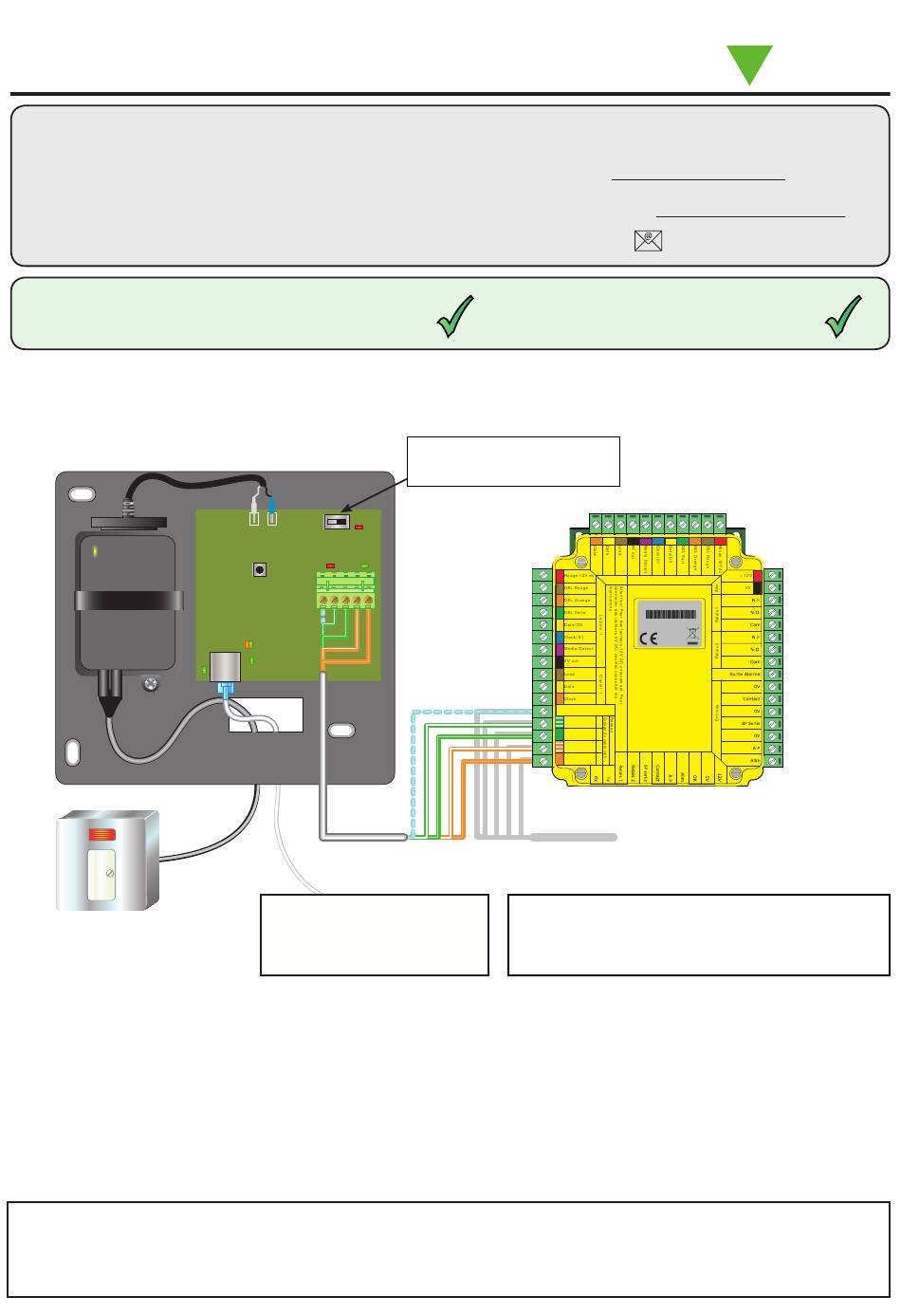

04/02/2010
Ins-30001-F
Interface Net2 TCP/IP Ethernet RS485 - Rev 4
Pour une assistance technique, merci de contacter votre fournisseur
Une liste des distributeurs Paxton se trouve sur le site Internet : http://paxton.info/508
Toute documentation concernant les produits Paxton peut être trouvée le site : http://www.accesfr.com/
Points clés
Veuiller consulter l'administrateur réseau avant d'installer ce produit
Montage
Branchement de fusible
non commutable
Indications diodes
1. Alimentation (Vert)
2. Fin de ligne (Rouge)
3. Rx (Rouge)
4. Tx (Vert)
5. Serveur Connecté (Vert)
6. Lien Serveur
**IMPORTANT**
Ne PAS alimenter l'interface
avant d'avoir connecté la prise
RJ45 sur le réseau.
Compatible DHCP
(IP fixe recommandée)
**IMPORTANT - CECI EST UN APPAREIL RESEAU**
12V
0V
2
3
4
Remettre en
mode DHCP
6
1
5
L'interface se connecte
directement sur le réseau
TCP/IP en utilisant une
connexion RJ45 standard.
- Diode Alimentation 12V.
- Les résistances intégrés sont placés sur les paires RS485.
- L'interface reçoit des données (RS485).
- L'interface envoi des données (RS485).
- L'interface TCP/IP communique avec le serveur Net2.
- Vert = 100 Mbit/s : Orange = 10 Mbit/s (Vitesse TCP/IP).
Cet appareil requiert Net2 V4.07 ou ultérieur pour fonctionner (fourni
avec l'appareil). Les versions plus anciennes ne sont pas compatibles
avec ce matériel. Si votre PC peut seulement fonctionner sous Net2 V3,
consulter le support technique pour des informations supplémentaires.
A connecter sur un LAN, WAN ou VPN
Résistances commutables
de 120 Ohm
Rouge 12v
Marron
Orange
Vert
Jaune
Bleu
Mauve
Noir/Blanc
Marron
Jaune
Orange
Blindage ou fils en surno
Blindage ou fils en surno-
-mbre du bus de données
mbre du cable de rseau
Blanc/Vert
Blanc/Vert
1
Vert
2
Vert
Blanc/Orange
3
Blanc/Orange
Orange
4
Orange
Pour remettre l'appareil en DHCP, l'alimenter
en tenant le bouton de ré-initialisation enfoncé
jusqu'à ce que l'appareil bip. L'interface est
alors réinitialisé et fonctionnera en mode DHCP.
support@paxton.co.uk
Clavier 2
Lecteur 2
+12v
Clavier 2
Lecteur 2
Net2 classic
0v
N.C.
http://paxton.info/107
N.O.
PLACE SERIAL
PLACE SERIAL
NUMBER
NUMBER
Com
123456
LABEL HERE
LABEL HERE
N.C.
N.O.
Com
Sortie Alarme
0v
Contact
0v
1
BP Sortie
2
0v
3
AP
4
Alim
Vers l'UCA en amont
Paxton
