12. 使用 RTC battery 需加註電池警語如下：
警告：
若置換不同型式之電池有起火或爆炸風險。
如果更換後的電池型式不正確，會有爆炸的風險。並請根據指示，處理
廢棄電池。
請根據指示丟棄使用過的電池。
13. 有接地符號標示如下：
最小接地螺絲直徑大小為 3.5mm。
最小接地線線徑為 18AWG。
接地線材顏色需為綠/黃 (綠色滾黃色條紋)。
請搭配使用彈簧、碟型或星型的接地墊片 (不可以是平滑的墊片)。
請使用滾花墊圈固定接地螺絲。
14. 注意壁掛螺絲直徑及長度。
安全：
將系統連接到接地電源主插座。
切勿開啟電源供應器外殼。
只可安裝並運作於乾燥、防水防塵的位置。
觀察下列安全要素：
系統或電源線外觀是否有明顯毀損？
系統是否正常運作？
系統是否曾暴露於雨水或濕氣中？
系統是否長期存放於嚴苛環境，或暴露於不尋常的壓力中？
安裝全程務必遵守相關電氣工程法規。
保養及維護工作請尋求符合資格的專業人員 (如電氣工程師或網路專家)
協助。
請先閱讀本手冊，再安裝或操作系統，本文件涵蓋許可用途內的重要安
全指示。
若出現故障，請拔除電源供應器的電源線。
請勿將本系統安裝於加熱器或熱源附近，避免陽光直射位置。
所有通風口務必保持暢通。
僅使用系統隨附的纜線，或是能夠承受電磁干擾的合適纜線。
4
5
Max. power consumption
DC 12V: Max. 8.88 W
AC 24V: Max. 17 W
最大消耗功率
PoE: Max. 10 W
Operating temperature
Starting ( 開始 ):
0°C ~ 50°C (32°F ~ 122°F)
運作溫度
Working ( 工作 ):
-10°C ~ 60°C (14°F ~ 140°F)

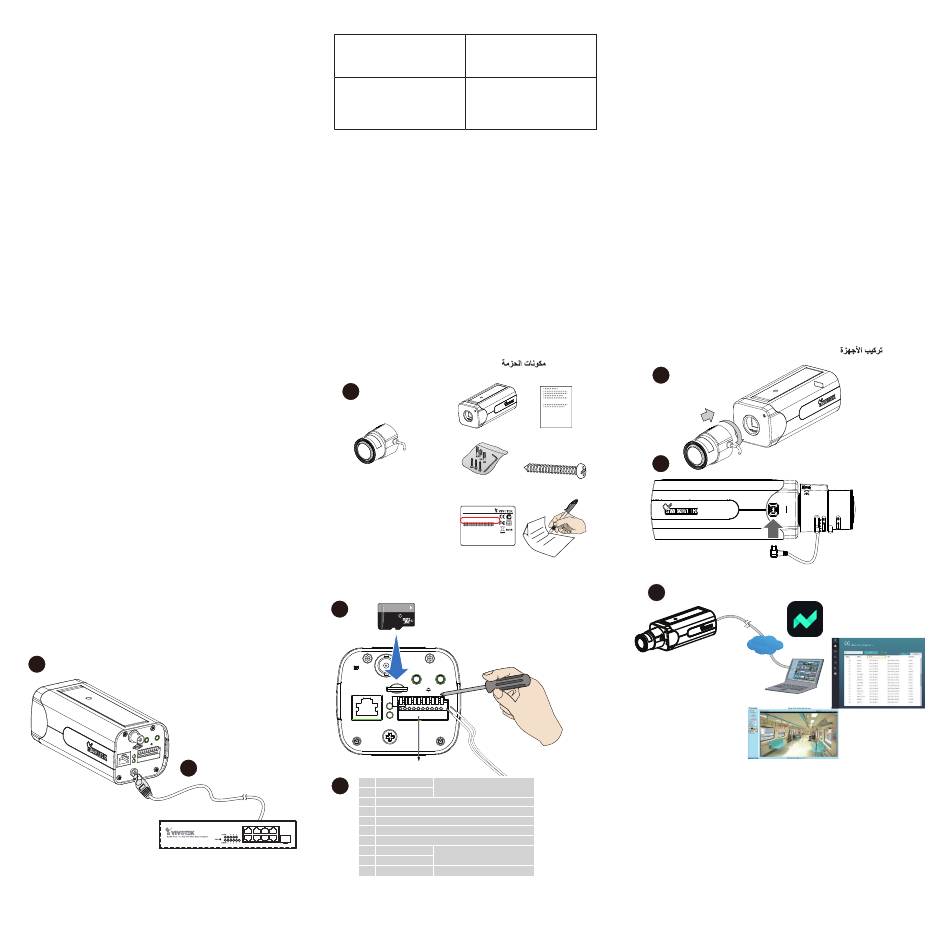

Package Contents / Packungsinhalt kontrollieren / Inhoud van de verpakking
檢查包装內容 /
檢查包装內容 /
檢查包裝內容物 /
パッケージ内容の確認
パッケージ内容の確認
Vérifier le contenu de l'emballage / Verifi que o conteúdo da embalagem / Compruebe
el contenido del embalaje
Sprawdź zawartość pakietu / Проверка комплекта поставки / Obsah balení
Verifi care il contenuto della confezione / Ambalajın İçindekileri Kontrol Edin /
Paketinnehåll / Kassens indhold / Isi Kemasan
1
Separately purchased
Network Camera
Model No: XXXXXX
MAC: 0002Dxxxxxx
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709
Made in Taiwan
6
64
GB
10
1
I
12345678910
7
1
AC/DC- pw
12V or 24V
2
AC/DC+ pw
3
RS485+
4
RS485-
5
DI- (common GND for all DIs)
6
DI2+
7
DI1+
8
DO2-
30V, Open Drain, 1A
9
DO1-
10 DO+
DC12V, 50mA
Pin 1 is on the left.
Hardware Installation / Hardwareinstallation / Hardware installeren
硬件安装 /
硬件安装 /
硬體架設 /
Installation du matériel / Instalacao de Hardware / Instalación del hardware
Instalacja sprzętu / Монтаж оборудования / Instalace hardwaru
Installazione hardware / Donanım Montajı / Installation av hårdvara
Installation af hardware / Pemasangan Perangkat Keras
2
5/32x1" pan head
3
8
1. After connecting the network camera to the PoE network
switch, run the VIVOTEK Shepherd app to search for the IP
location of the network camera. Then, enter the
camera's web page.
2. Please download the Shepherd program from the VIVOTEK
website https://www.vivotek.com/Shepherd.
1. 請於 VIVOTEK 網頁 https://www.vivotek.com/Shepherd
下載 Shepherd 程式。
2. 將網路攝影機連接上 PoE 網路交換機後，執行晶睿通訊
Shepherd 程式搜尋該網路攝影機的 IP 位置，並進入該
攝影機的網頁。
ハードウェア ･ インストレーション
ハードウェア ･ インストレーション
Shepherd
Browser
