NOTICE D'INSTALLATION ET D'ENTRETIEN
M502MA Module d'interface
CARACTÉRISTIQUES TECHNIQUES
Tension normale de fonctionnement :
Consommation maximale de courant
Courant de fonctionnement moyen :
Résistance de fin de ligne :
Résistance max. du circuit de déclenchement (IDC) : 25 Ohms
Tension d'alimentation du circuit de déclenchement (entre les bornes T10 et T11)
Tension c.c. régulée :
Tension d'ondulation :
Courant d'alarme :
Courant de veille :
Température ambiante :
Humidité ambiante :
Dimensions :
Accessoires :
AVANT DE COMMENCER L'INSTALLATION
Les renseignements qui suivent constituent un guide succinct d'installation. Pour ob-
tenir des renseignements complets sur le système, consulter le manuel d'installation
du panneau de commande. S'il est prévu d'installer le module dans un système
existant, informer la personne responsable du système et les autorités locales que
le système sera temporairement hors service. Mettre le panneau de commande hors
tension avant d'installer les modules.
AVIS : Remettre ce manuel au propriétaire/utilisateur du système.
DESCRIPTION GÉNÉRALE
Le module M502MA est prévu pour les systèmes intelligents à 2 fils dans lesquels
l'adresse de chaque module est sélectionnée au moyen des commutateurs rotatifs
intégrés. Il permet de raccorder des détecteurs de fumée conventionnels à un pan-
neau de commande intelligent. Le module transmet l'état (normal, ouvert ou alarme)
d'une zone complète de détecteurs conventionnels au panneau de commande. Tous
les détecteurs à deux fils surveillés doivent avoir leur compatibilité avec ce module
confirmée par l'homologation ULC. Le M502MA comporte un témoin lumineux
contrôlé par le panneau de commande. Il est capable de gérer plus d'un détecteur
en alarme.
COMPATIBILITÉ
Pour qu'il fonctionne correctement, ce module doit être raccordé à un panneau de
commande compatible System Sensor (liste disponible auprès de System Sensor).
MONTAGE
Le module M502MA se monte directement sur une boîte carrée de 4 po et 2,125 po
min. de profondeur (Fig. 2). On peut aussi se procurer auprès de System Sensor des
boîtes électriques pour montage en saillie (SMB500).

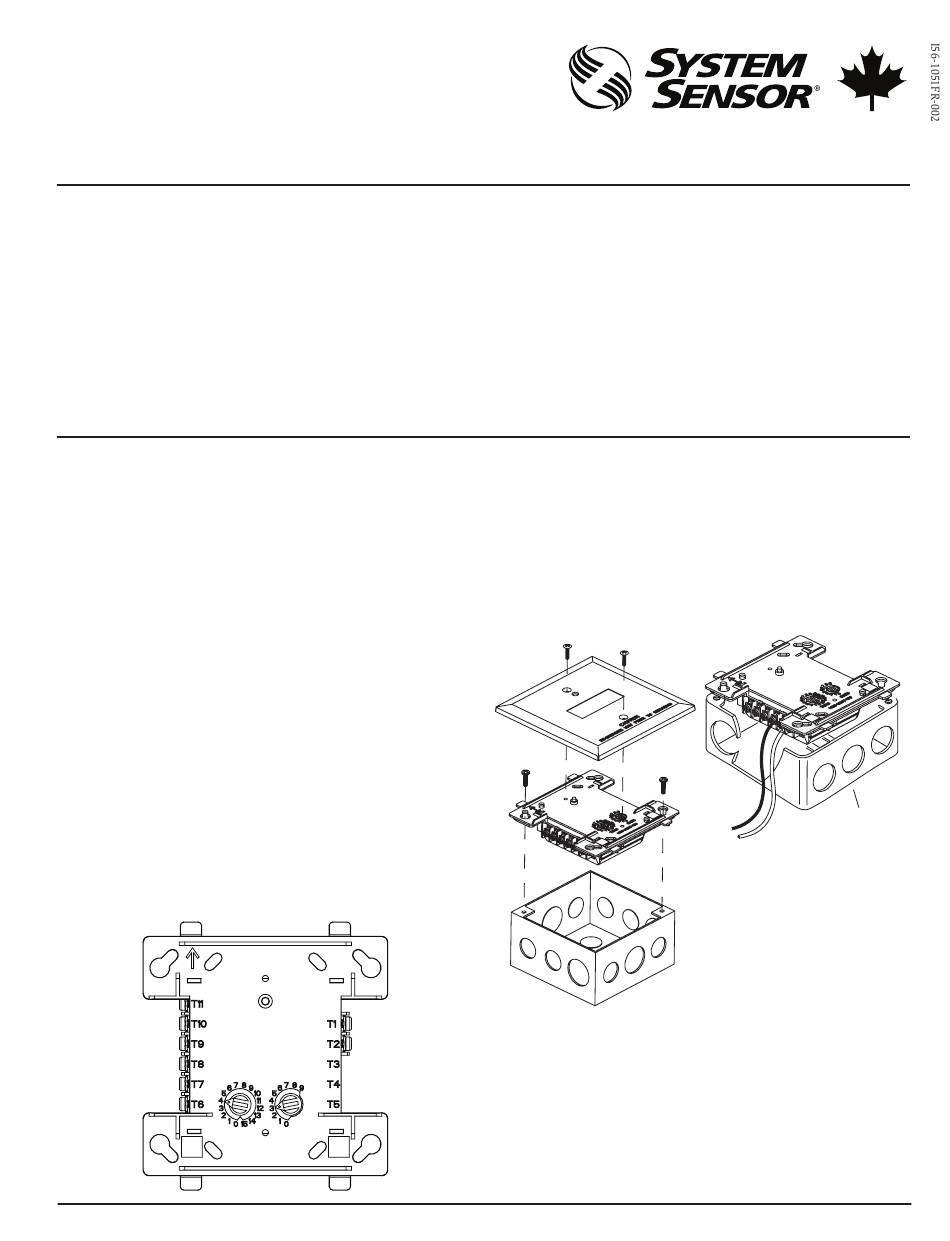

FIGURE 1. COMMANDES ET TÉMOINS LUMINEUX
HAUT
DIZAINES
BOUCLE
15 à 32 V c.c.
5,1 mA (voyant allumé)
270 µA (voyant clignotant)
3.9K Ohms
24 V c.c., à courant limité
0,1 V eff. maximum
90 mA par module
13 mA maximum à 24 V c.c.
32 ˚F à 120 ˚F (0 ˚C à 49 ˚C)
10 % à 93 % sans condensation
4,5 po H x 4 po L x 1,25 po P (se monte sur une boîte carrée de 4 po sur 2,125 po de profondeur)
Boîte électrique SMB500
UNITÉS
ADRESSE
C1059-00
CÂBLAGE
REMARQUE : Tout le câblage doit être conforme aux codes et règlements perti-
nents. Ce module est conçu pour les circuits à courant limité uniquement.
1. Poser le câblage du module conformément aux dessins d'installation et aux
schémas de câblage appropriés.
2. Régler l'adresse sur le module selon les dessins d'installation.
3. Fixer le module sur la boîte électrique, fournie par l'installateur. (Voir la
Figure 2.)
FIGURE 2. MONTAGE
1
3333 Unity Drive, Mississauga, ON L5L 3S6
800/736-7672, Téléc: 905-812-0771
www.systemsensor.ca
SECTION
ISOLÉE
I56-1051FR-002
C1066-00
