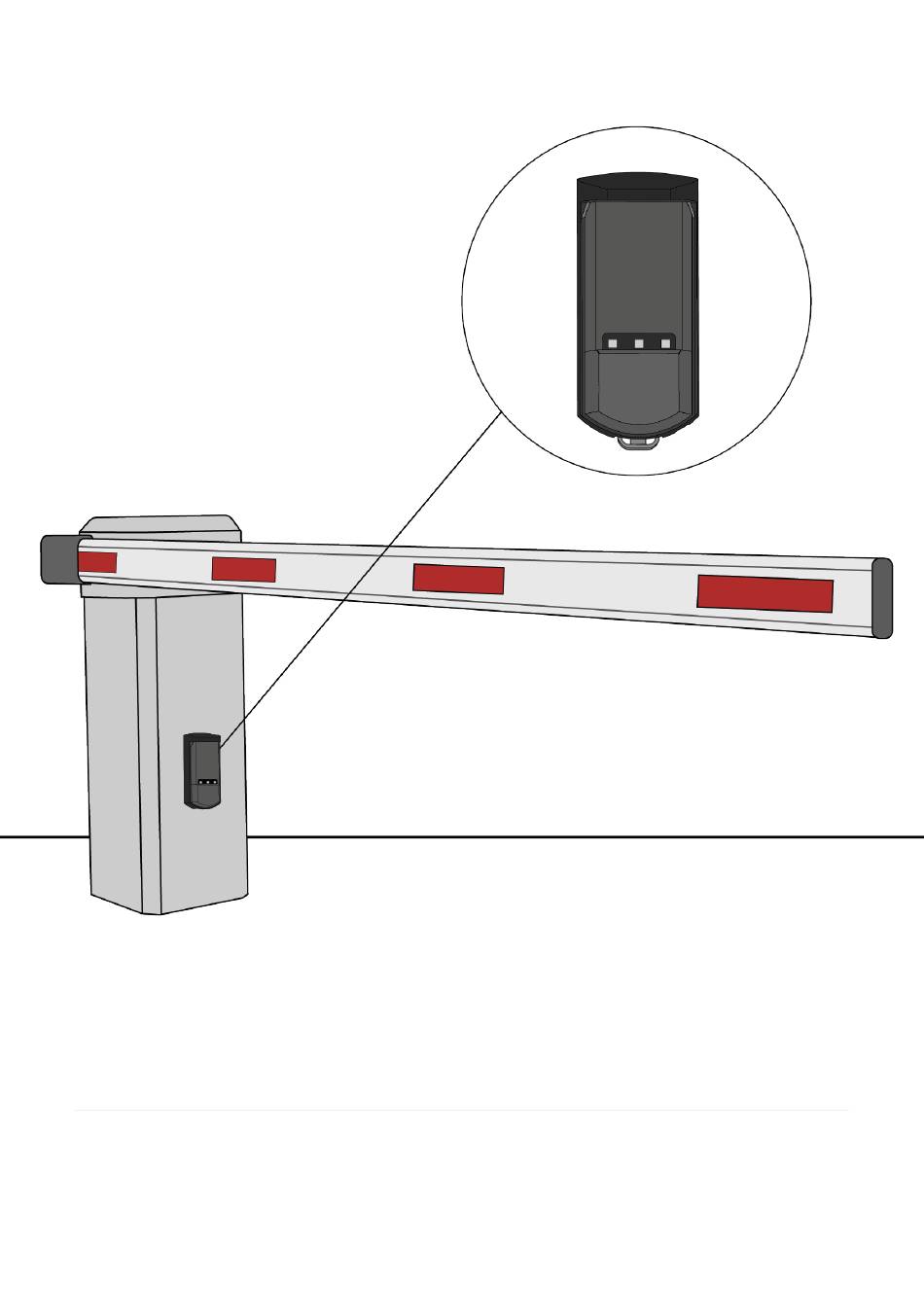

- Page 1 EVOLOOP Détecteur d’ouverture et de présence pour barrières automatiques Manuel d’utilisation pour la version 0100 ou supérieure du logiciel – (voir étiquette produit pour le numéro de série)
- Page 2 UTILISATION PRÉVUE EVOLOOP est un détecteur d’ouverture et de présence pour barrières automatiques, doté de la technologie MoWa Inside, basée sur les principes FMCW. • Le détecteur ne peut pas être utilisé à d’autres fins que celles de l’usage prévu. • Le fabricant du système de porte intégrant le détecteur est responsable de la conformité...
- Page 3 1. DESCRIPTION Base de montage Connexion Détecteur Capot coulissant 3 LED pour boucle virtuelle Câble et connecteur Bouton poussoir Capot de protection (en plastique) LED du Bluetooth® Kit de 3 vis (M3 – Torx 10) 2. VERSIONS Version en plastique Version en métal...
- Page 4 3. SIGNAL LED LED indiquant l’état de la boucle 1 LED indiquant l’état de la boucle 2 LED indiquant l’état de la boucle 3 ou l’état ERREUR LED indiquant l’état du Bluetooth® LED – PRINCIPES DE FONCTIONNEMENT LED éteinte LED rouge en clignotement rapide LED verte allumée LED rouge et LED verte en clignotement LED verte en clignotement lent...
- Page 5 CONSEILS DE MAINTENANCE Assurez-vous que la face avant est propre Évitez une exposition directe au La garantie est nulle lorsque N’appliquez pas de produits à nettoyage à haute pression toute réparation non autorisée base de solvant ou d’huile sur est effectuée sur le produit par le détecteur.
- Page 6 6. MONTAGE DU DÉTECTEUR Retirez le capot de protection en plastique ou en métal. Pour le capot de protection en plastique, insérez un tournevis dans l’encoche prévue sur le bas du produit. Faites levier pour retirer le capot de protection du support de montage. Pour le capot de protection métallique, dévissez et retirez le capot.
- Page 7 Préparez le câblage. Prenez le câble et passez-le dans le trou. Laissez le connecteur pendre sur 10 cm. Retirez le capot coulissant. Abaissez d’abord le capot coulissant, puis placez votre doigt derrière le capot et tirez pour le retirer. Connectez la fiche. Vous pouvez utiliser une des vis fournies.
- Page 8 7. ACCESOIRES PROTECTION DU BRACKET HOUSING BRACKET & HOUSING CAPOT 8. CONNEXION DU DÉTECTEUR (EXEMPLE) La détection sur la boucle 3 La détection sur la boucle 2 La détection sur la boucle 1 déclenche la SORTIE 3. déclenche la SORTIE 2. déclenche la SORTIE 1. Présence pour validation Présence pour activation Protection...
- Page 9 9. INSTALLATION VIA L’APPLICATION Scannez le QR code ou cliquez sur le lien suivant pour télécharger et installer l’application mobile. https://play.google.com/store/apps/details? id=com.beasensors.evoloop https://apps.apple.com/us/app/evoloop/id6474297732 À la mise sous tension ou après un redémarrage, le Bluetooth® reste activé pendant 30 minutes après la dernière utilisation, puis s’éteint automatiquement.
- Page 10 10. INSTALLATION VIA LE BOUTON Appuyez 1 x Pour sortir du mode veille – Le Bluetooth® est activé. (Clignotement blanc) Appuyez 1 x Pour lancer l’apprentissage complet lorsque le détecteur est actif. (Clignotement rouge/vert) Appuyez 2 x Pour lancer l’apprentissage de la boucle lorsque le détecteur est actif.
- Page 11 ATTENTION Il est essentiel de suivre les étapes d’installation afin de mettre en service correctement le détecteur et d’assurer le bon fonctionnement de la barrière. 1. Le détecteur est installé. 2. Le détecteur doit être correctement raccordé. 3. La barrière doit être ouverte État initial Lorsque le détecteur est sorti de la boîte ou s’il a été...
- Page 12 Apprentissage des bords Lorsque vous avez terminé avec succès l’apprentissage de la lisse, le produit attend que vous indiquiez la longueur de la lisse. Placez-vous devant le détecteur à une distance égale à la longueur de la lisse ou à la largeur de la route. Pendant la période d’attente, les LED vertes clignotent.
- Page 13 Apprentissage statique (bouton et application) Lorsque les LED vertes commencent à clignoter lentement, rendez-vous au centre de la boucle et restez immobile. Lorsque les LED rouges clignotent, l’apprentissage de la boucle est terminé avec succès. Par défaut, la profondeur de la boucle est réglée à 1,5 m et la largeur à...
- Page 14 15. SPÉCIFICATIONS TECHNIQUES Technologie FMCW, Mowa inside (micro-ondes) Fréquence d’émission 60 GHz Taille max. du champ de détect° Jusqu'à 7m Densité de puissance de < 20 dBm EIRP rayonnement Champ de vision radar Zone d’ouverture de 140° et 40° en élévation Corps d'épreuve pour le niveau Réflecteur d'angle avec RCS = 0,17 m²...
- Page 15 Conformité Par la présente, BEA déclare que ce produit est conforme aux directives européennes : 2014/53/EU (RED) et 2011/65/EU (RoHS). La déclaration de conformité complète est disponible sur notre site internet. Ce produit doit être éliminé séparément des ordures ménagères.
- Page 16 WWW.BEASENSORS.COM BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | info-eu@beasensors.com| WWW.BEASENSORS.COM Fabriqué par : BEA SA – LIEGE Science Park – Allée des Noisetiers 5 – 4031 Angleur – Belgique – T +32 4 3616565 –...
