NOTICE TECHNIQUE
INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE |
I S O 9 0 0 1
ISO 14001
Q u a l i t é
Environnement
AFNOR CERTIFICATION
AFNOR CERTIFICATION
BATR RC010

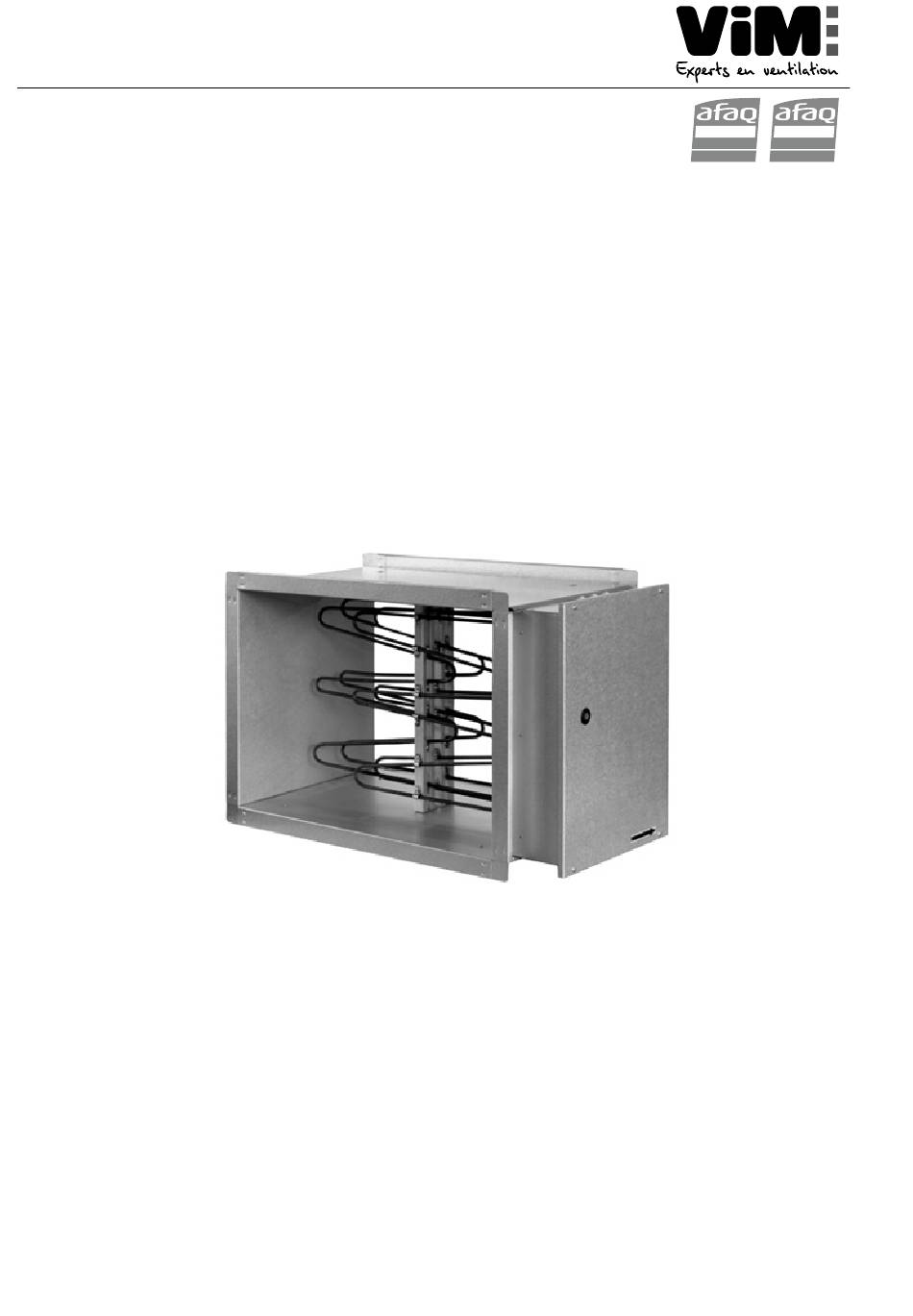

Batterie rectangulaire électrique
Régulation de puissance intégrée par signal externe 0-10V
NT00000887-BATR-RC-010-FR-240909
