5.3.1. Désactivation du détecteur de mouvement
Le rideau est équipé d'un interrupteur qui rend le fonctionnement de l'appareil indépendant du détecteur de mouvement. L'interrupteur est situé sur le
dessus de l'appareil, à côté de la prise d'alimentation. En position « marche », le rideau fonctionne en contournant le détecteur de mouvement ou
l'interrupteur de porte.
prise d'alimentation C14
passage de câble pour automatisation supplémentaire
interrupteur du détecteur de mouvement
5.4. Contacteur de porte
Le contacteur de porte GUARD (DC) est un élément supplémentaire pour mettre en route / éteindre le rideau, en fonction de l'ouverture / fermeture de
la porte. Il est conçu pour une installation en intérieur. Il comprend :
Une section relais – tableau relais Reed
Un relais Reed - Renfort pour encastrement de porte, interrupteur magnétique hermétique, consiste en un élément mobile et un fixe.
Le rideau d'air comprend l'interrupteur pour désactiver le capteur.

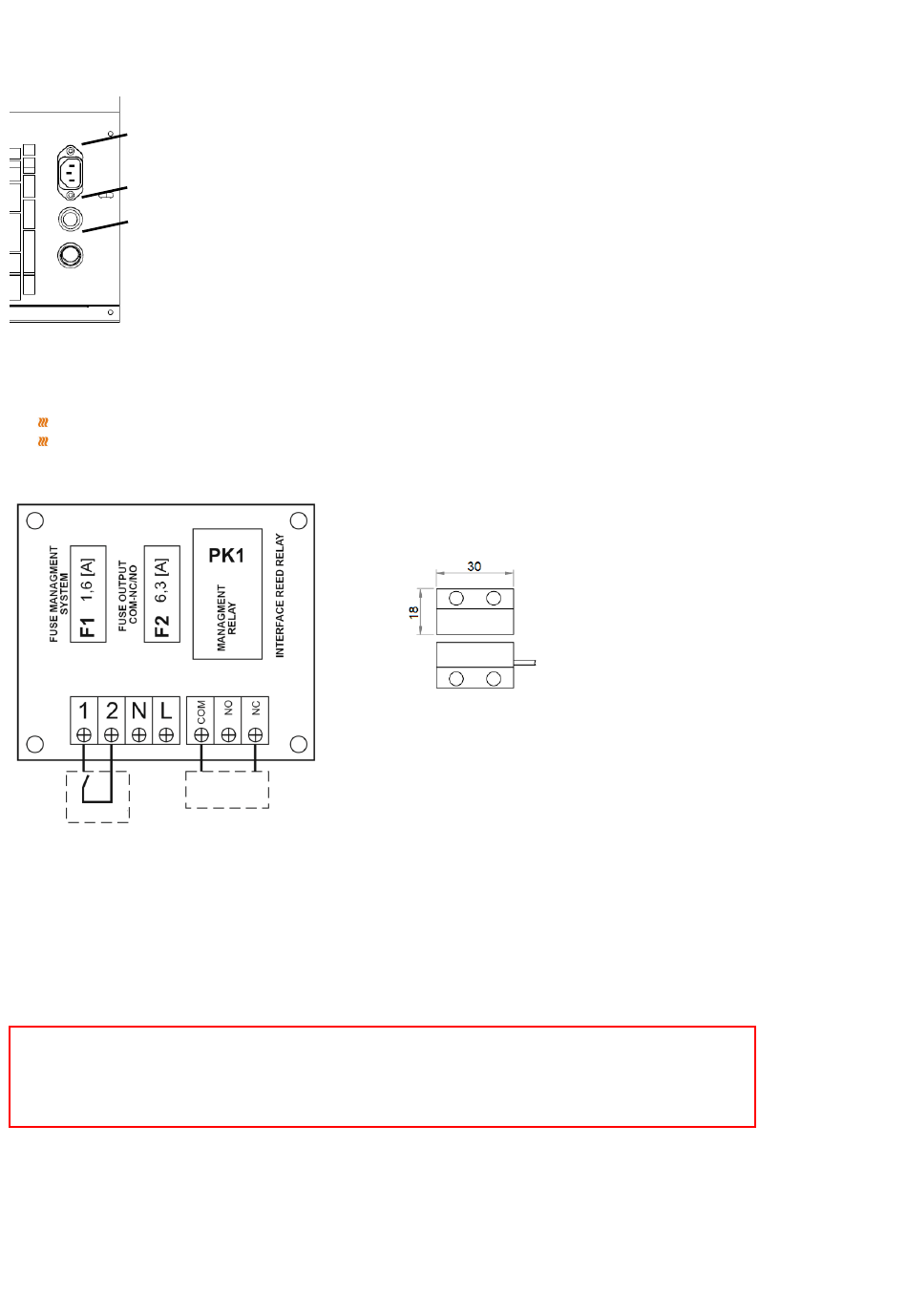

Schéma de la section relais - interface de relais Reed
Alimentation
Relais reed
6.
RACCORDEMENTS ÉLECTRIQUES
Le réseau électrique auquel le rideau sera connecté doit être équipé de protection contre la surchauffe et les courts-circuits. Il est nécessaire de protéger
le rideau d'air par une mise à la terre. L'installation électrique et la connexion au rideau d'air doivent être conformes aux codes et réglementations du
bâtiment en vigueur, la connexion électrique doit être effectuée par une personne qualifiée familiarisée avec les instructions ci-dessus. Le moteur du
ventilateur dispose d'une protection thermique interne basique pour protéger le moteur contre la surchauffe.
Le rideau d'air est équipé d'un câble d'alimentation d' 1 m et d'une prise C14, le rideau comprend également des commandes intégrées. Pour une
commande déportée externe ou tout autre câble d'alimentation, le fil doit passer par le presse-étoupe.
Tous les travaux de réparation et d'entretien doivent être effectués hors tension.
Soyez particulièrement attentif lorsque vous travaillez avec les éléments électriques de l'appareil.
Seul un personnel qualifié et parfaitement familiarisé avec les règles de sécurité relatives à la manipulation d'un
appareil électrique peut réaliser l'installation, mettre en marche et utiliser l'appareil.
Connexion au
GUARD
REMARQUE
!
7
