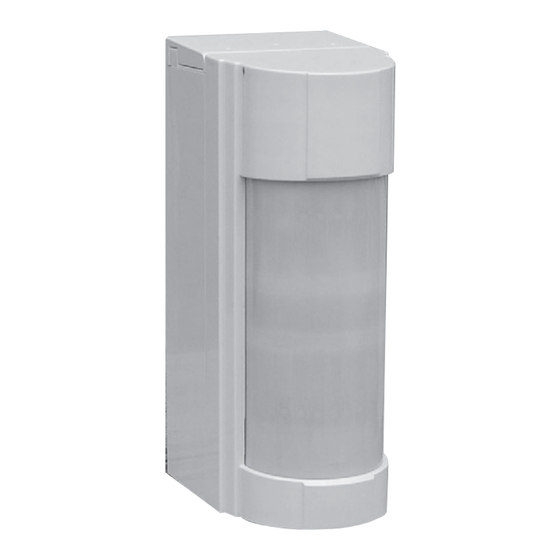

Détecteur
de mouvement
extérieur
Vous venez d'acheter un détecteur de mouvement extérieur pour votre système d'alarme Somfy et
nous vous en remercions.
Ce détecteur de mouvement extérieur est compatible avec une centrale/transmetteur Somfy :
PROTEXIOM (versions 2010 et suivantes).
■ ■
Nous vous recommandons :
de lire attentivement ce manuel en suivant très précisément pas à pas les indications de montage
■ ■
et de fonctionnement pour utiliser dans les meilleures conditions votre système d'alarme Somfy,
de bien conserver ce manuel pendant toute la durée de vie du produit.
■ ■
Principe de fonctionnement
Le détecteur de mouvement extérieur permet de détecter un intrus avant effraction (alentours d'une
maison, balcon ou terrasse d'un appartement) en distinguant un être humain d'un animal domestique.
Ce produit est doté de 2 faisceaux de détection (inférieur et supérieur) qui doivent être coupés
simultanément pour déclencher une alarme.
Grâce à un récepteur Somfy, vos volets roulants motorisés Somfy peuvent se fermer en cas de
détection.
Le détecteur de mouvement extérieur permet également une pré-alarme, en cas de détection, en
n'activant que le bip sur les sirènes et le déclenchement du flash de la sirène extérieure.
All manuals and user guides at all-guides.com
Table des Matières
loading

Manuels Connexes pour SOMFY 2401054

Sommaire des Matières pour SOMFY 2401054

  • Page 1 Ce produit est doté de 2 faisceaux de détection (inférieur et supérieur) qui doivent être coupés simultanément pour déclencher une alarme. Grâce à un récepteur Somfy, vos volets roulants motorisés Somfy peuvent se fermer en cas de détection. Le détecteur de mouvement extérieur permet également une pré-alarme, en cas de détection, en...

  • Page 2: Table Des Matières

    Tester le fonctionnement du détecteur ............12 Tester le fonctionnement du détecteur avec le système ......13 Maintenance Changement des piles .................. 14 Entretien ......................14 Problèmes rencontrés .................. 15 Précautions d’emploi ..................16 Caractéristiques techniques ............16 Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 3: Présentation

    ■ ■ 2 vis (a) pour fixation du module de détection sur le boîtier ■ ■ 1 vis (c) de fermeture ■ ■ 3 piles alcalines LR03 ■ ■ 1 notice ■ ■ Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 4: Ouverture Du Produit

    Retirer les 2 vis (en haut à droite et en bas Retirer les 2 vis et ôter le boîtier. à gauche). Détacher le module de détection. Ne pas toucher aux ailettes transparentes. Vue arrière de la carte électronique : Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 5: Installation

    : enregistrer la centrale/transmetteur sur le récepteur de ■ ■ volets roulants, voir menu 7611, enregistrer la centrale/transmetteur sur le récepteur ■ ■ d’éclairage, voir menu 7612. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 6: Affecter Une Zone Au Détecteur De Mouvement Extérieur

    (1) Activer cette fonction dans le menu du clavier LCD (voir menu 7641 du manuel d’installation ou « Réglages des scénarii » sur ordinateur). (2) Régler cette temporisation dans le menu du clavier du LCD (voir menu 775 du manuel d’installation ou « Réglages avancés » sur ordinateur). Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 7: Depuis Un Ordinateur

    NON ! NON ! NON ! Si le détecteur est incliné par rapport au sol, la fiabilité de fonctionnement peut être réduite. Les rayons des différents détecteurs de mouvement extérieurs ne doivent pas se croiser. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 8: Hauteur D'installation

    Problèmes rencontrés, en fin de notice. NON ! NON ! Lobe de détection Vue de dessus avec un angle de détection réglé sur la position 1 : 90° Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 9: Fixation

    Le fixer sur le socle à l’aide des 2 vis. Pré-visser les 2 vis sur la partie noire (en Positionner le module de détection. haut à droite et en bas à gauche). Le fixer à l’aide des 2 vis. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 10: Réglages

    (inférieur et supérieur) Portée de détection doivent être coupés simultanément pour déclencher une alarme, la portée du détecteur est limitée à la portée du faisceau inférieur. Les faisceaux inférieur et supérieur sont coupés. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 11: Réglage De La Sensibilité

    L (Low = Bas). Par défaut, la sensibilité est réglée sur M. Pour faire varier la sensibilité, sélectionner L ou H. Pour diminuer la sensibilité (mauvaises conditions d’environnement), placer le commutateur sur L. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 12: Tester Le Fonctionnement Du Détecteur

    Exemple : si la portée est réglée en position X (12m), il est possible que le véhicule soit détecté, selon les conditions de température Environ 12 m position X ambiante. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 13: Tester Le Fonctionnement Du Détecteur Avec Le Système

    Attendre 2 minutes avant de passer devant le détecteur. Mettre le système d’alarme en marche. Le fonctionnement du détecteur doit être conforme au choix du tableau en page 6. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 14: Maintenance

    + et -. Confier les piles usagées à un point de collecte. Refermer le détecteur dans le sens inverse des étapes d’ouverture ci-dessus Entretien Nettoyer la lentille avec un chiffon sec. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 15: Problèmes Rencontrés

    La sensibilité est réglée sur «L» ■ Modifier la Sensibilité sur «M» (faible). (medium) ou «H» (haute). Précautions d’emploi Ne pas arroser avec un jet d’eau ou un nettoyeur à haute pression. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 16: Caractéristiques Techniques

    * avec le commutateur 1 en position OFF et le commutateur 2 en position OFF. Ce produit respecte les exigences de la norme européenne EN 50130-4 et est conforme aux exigences essentielles de la directive européenne R&TTE 1999/5/CE. www.somfy.com/ce Consulter tous nos services sur www.somfy.fr Ce produit est garanti 5 ans.
