Chronis Easy Uno

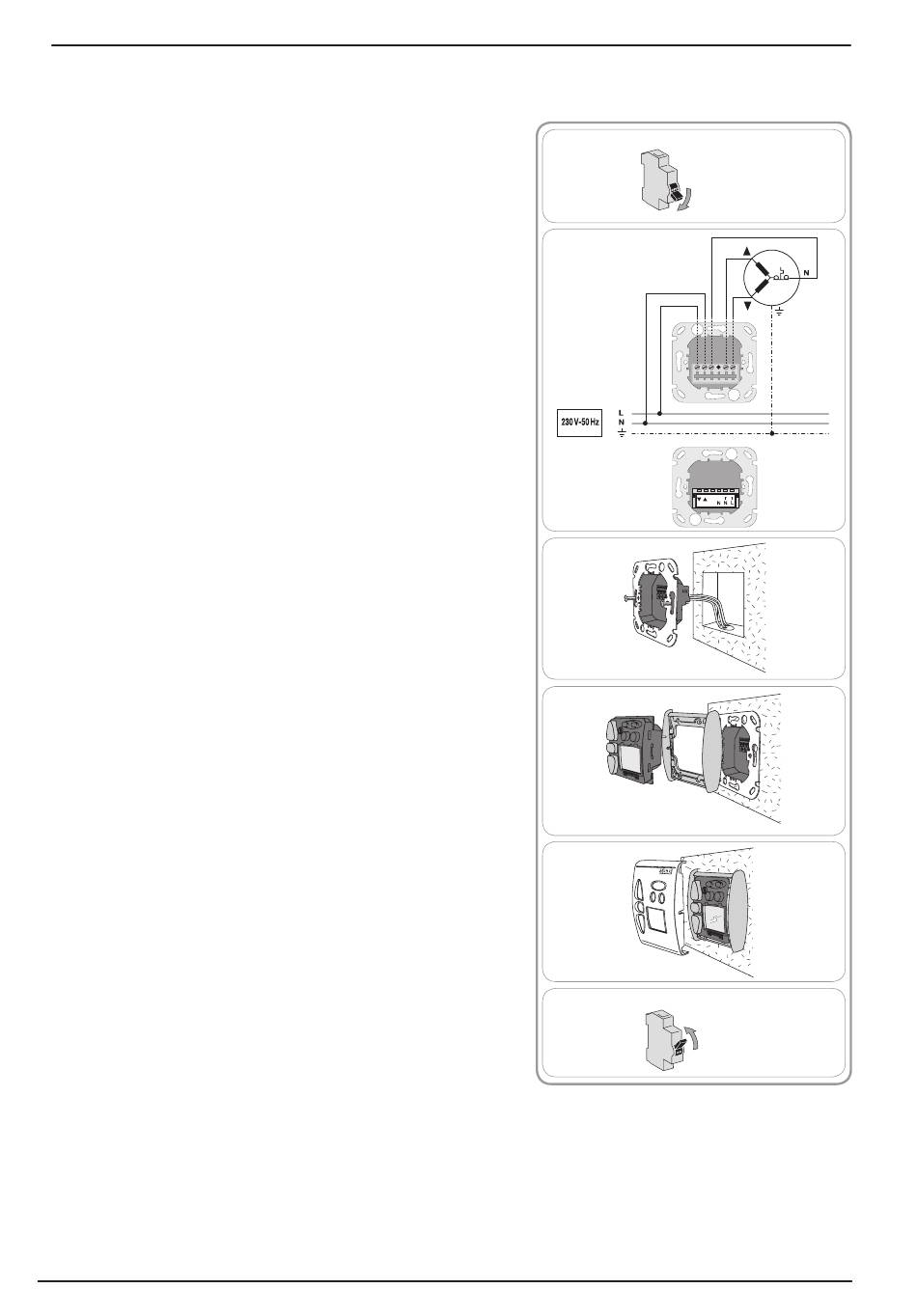

4. Installation
1) Couper l'alimentation secteur
2) Cabler la Chronis Easy Uno :
Vue depuis l'avant :
L : PHASE secteur
N : NEUTRE secteur
Vue depuis l'arrière :
: DESCENTE moteur
: MONTEE moteur
N : Commun moteur
N : Alimentation NEUTRE
L : Alimentation PHASE
3) Fixer le support dans le boîtier d'encastrement à l'aide
des griffes ou des vis.
4) Mettre en place la plaque grise et insérer le module dans
le support.
5) Retirer la protection de l'afficheur et mettre en place le
plastron.
6) Rétablir l'alimentation secteur
4
1
2
3
4
5
6
