Gear Pulling Using Puller Arms & Yoke - Front & Rear Wheel Drive Vehicles
Slide hammer may be used for pulling gears by using the puller jaws and yoke.
Generally follow the procedures listed for pulling seals and bearings, but where the
instructions require attaching the puller jaws to a bearing or seal, instead place the
jaws around or behind the gear.
ENSEMBLE D'EXTRACTEUR
Extraction de l'arbre de roue - Véhicules à propulsion arrière
Un marteau à coulisse peut être utilisé pour l'extraction des arbres de roue de
véhicules à propulsion arrière, au moyen des accessoires de chape et de marteau à
coulisse. Dans la boîte à outil, ces outils sont désignés « marteau à coulisse », «
vis à coulisse », « écrou de blocage »et « chape ».

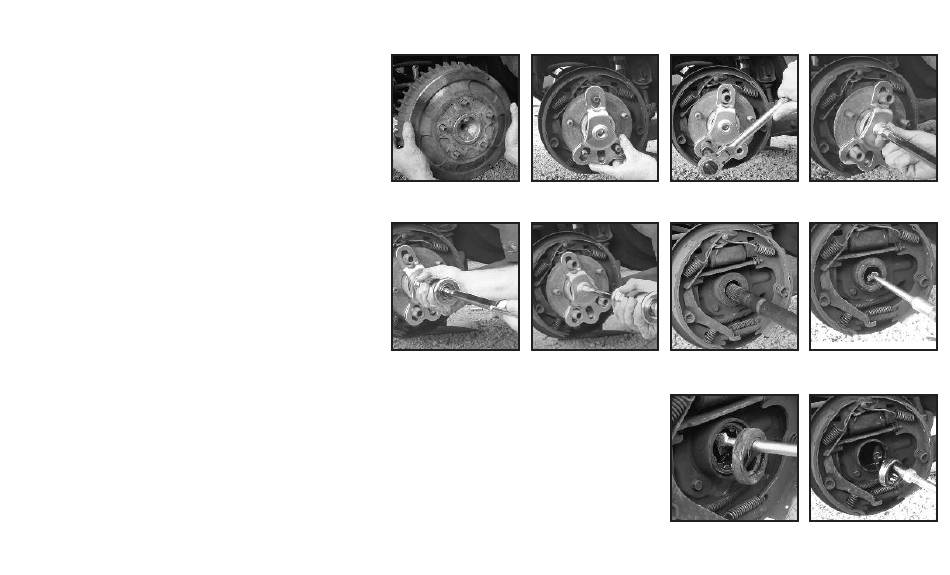

1. Retirer la roue et le tambour de frein arrière. Voir la figure 648611a.
Installer la chape sur les boulons de roue. Voir la figure 648611b. Installer
les boulons de roue et les serrer. Voir la figure 648611c.
2. Voir les instructions du fabricant et suivre les procédures de libération de
l'arbre de roue depuis l'intérieur du support d'essieu. Il est en général
nécessaire de retirer le couvercle arrière de l'arbre et un boulon de fixation.
3. Visser l'extrémité de la vis du à marteau à coulisse dans le filetage corre-
spondant de la chape et serrer fermement l'écrou. Voir la figure 648611d.
4. Positionner la masse du marteau à coulisse contre la chape. Voir la figure
648611e. Pousser vigoureusement la masse vers la poignée, jusqu'à ce qu'elle heurte la butée sphérique. Voir la figure 648611f. Répéter
cette opération jusqu'à ce que l'arbre de roue puise être retiré. Voir la figure 648 611g.
Extraction du joint et du roulement au moyen de l'extracteur de roulements - Véhicule à propulsion arrière
Un marteau à coulisse peut être utilisé pour l'extraction des joints et roulements de véhicules à propulsion arrière, au moyen des adaptateurs de
roulement et du crochet. Dans la boîte à outils, les adaptateurs de roulement sont désignés 1" - 1 7/8", 1 5/16"- 2 3/8" et 1 3/8"-2 7/8". Dans la
boîte à outil, le crochet est désigné « crochet ».
1. Installer le crochet sur le marteau à coulisse et le placer derrière le joint du roulement. Positionner la masse contre la chape. Pousser
vigoureusement la masse vers la poignée, jusqu'à ce qu'elle heurte la butée sphérique pour libérer le joint. Voir les figures 648611h et
Figure (a)
Figure (b)
Figure (e)
Figure (f)
3
Figure (c)
Figure (d)
Figure (g)
Figure (h)
Figure (i)
Figure (j)
