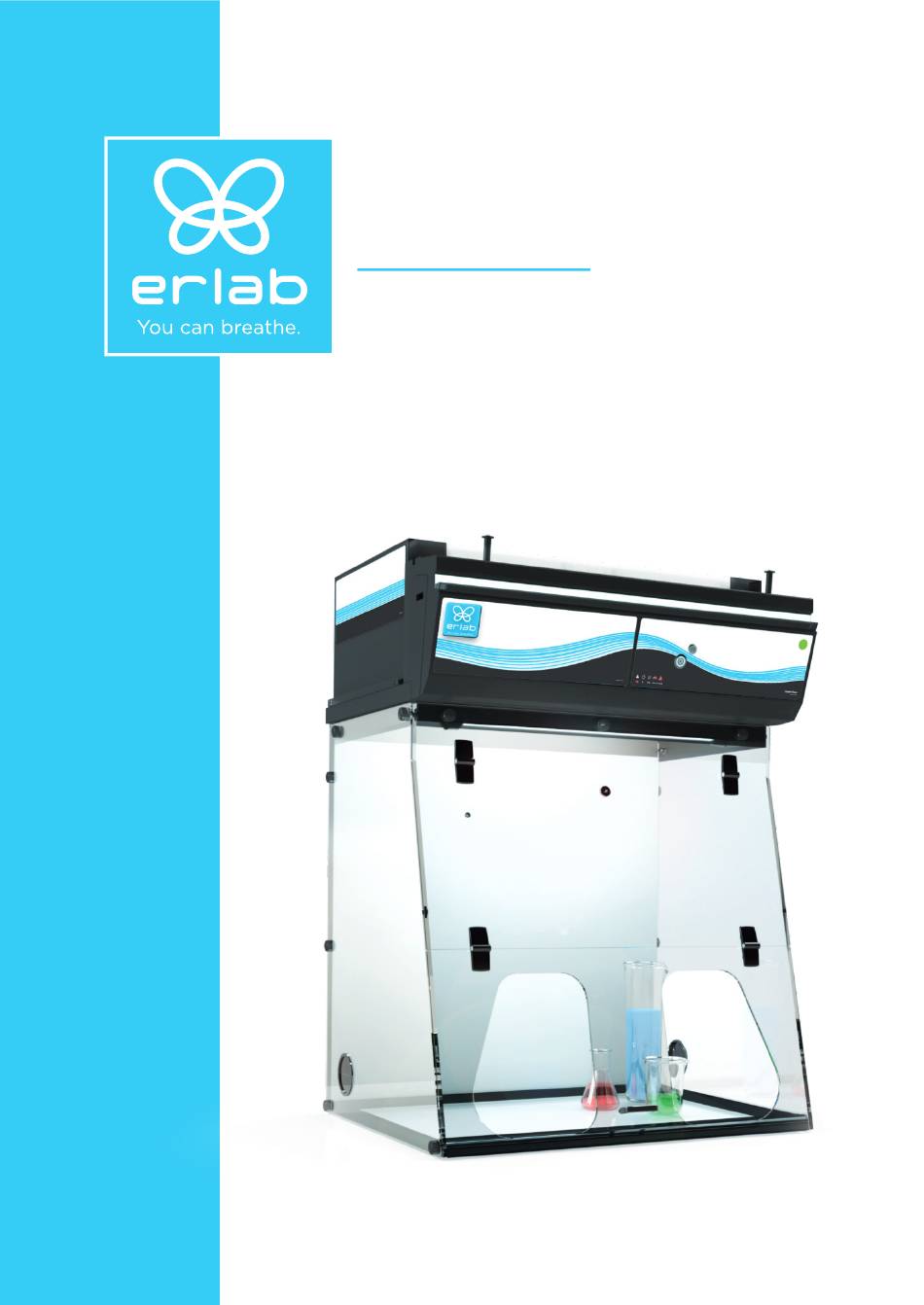

- Page 1 Captair 321-391-481 Smart Hottes à fltration sans raccordement Notice & Manuel d’utilisation...
- Page 2 Sommaire Généralités................3 Avertissements de sécurité...........3 La garantie Erlab ...............4 Recommandation de mise en place/positionnement .............5 Montage de l’appareil............6 Première mise en marche ..........16 Le principe de connectivité ..........20 Consignes de ventilation en onction de la colonne de fltration..........33 Procédure de calibration de l’anémomètre ....34 Procédure de remplacement des fltres ....34...
- Page 3 Choisir les hottes à fltration sans raccordement Captair Smart, c’est choisir une protection efcace et responsable. Les 50 années d’expertise d’Erlab dans le domaine des hottes de laboratoire assurent une qualité de fltration hors pair pour la protection des opérateurs lors des manipulations de produits chimiques en laboratoire. La gamme de hottes à fltration Captair adopte un mode de communication simple et innovant : La technologie Smart.
- Page 4 • Les fltres de remplacement de l’appareil ainsi que les autres pièces détachées doivent avoir été abriqués par Erlab. Les consommables tels que les fltres et les capteurs de détection n’entrent pas dans le champ d’application de la garantie.
- Page 5 Captair 321-391-481 Smart Notice & Manuel d’utilisation Recommandation de mise en place/positionnement Espace nécessaire et dimensions - selon la norme EN 14175-5 2 m. 1,4 m. 1 m. 3 m. 1 m. Pilier min 15 cm 0,30 m. 3 m. min 2,7 m...
- Page 6 E x e m p l e : S m ar t 3 2 1 - 1 P 2C - O p t i o n s A2 H1 - H2 B1 - B2 A1 - A2 A3 - A4...
- Page 7 Captair 321-391-481 Smart Notice & Manuel d’utilisation 321= PIDREA603016 Barre d’écartement 391= PIDREA613012 481= PIDREA623012 321= IO115020002 Plan de travail avec bac de rétention en verre émaillé jointé 391= IO116020002 481= IO121020002 321= IO115050002 Plan de travail en Inox 304 L 391= IO116050002 481= IO121050002 321= IO115030002...
- Page 8 Si besoin de retirer le plan de travail : Enlever les colonnes de fltration et le plaond des hottes avant de retirer le plan de travail. A3 - A4...
- Page 9 Captair 321-391-481 Smart Notice & Manuel d’utilisation...
- Page 10 Pré-fltre Filtre moléculaire Filtre HEPA/ULPA Confguration de la colonne de fltre 1P 1C 1P 2C 1C 1P 2C 1P 1P 1C 1P S t a nd a rd O p ti o ns...
- Page 11 Captair 321-391-481 Smart Notice & Manuel d’utilisation 1P1C 1P2C 1C1P 2C1P 1P1C1P * Montage crochet...
- Page 15 Captair 321-391-481 Smart Notice & Manuel d’utilisation Option bouton d’éclairage au plaond Réglages paramètres Confguration: Se reporter aux pages suivantes avant toute première utilisation. RJ45 Accès au Service embarqué (Adresse IP par défaut) Adresse IP par déaut : 192.168.0.200...
- Page 19 Mute La vitesse de Ventilation rotation (RPM) Hors Service est < à 700 Remplacement cellule Molécode Veuillez contacter Erlab ou votre interlocuteur main- tenance habituel. Remplace- La date limite 5 signaux ment capteur d’usage du Déaut de Pulsations...
- Page 20 Le principe de connectivité Un écosystème conçu pour une utilisation plus simple et une protection plus sûre Service embarqué Appareils Erlab RJ45 Consultations + réglages RJ45 Réseau local Consultations + réglages...
- Page 21 Réception rapports utilisation Téléchargement (sau local) La connectivité des appareils ERLAB permet le réglage et le suivi à distance d’un ou plusieurs appareils. Après avoir enregistré votre produit en ligne, utilisez eGuard : - Recevez des alertes de sécurité, - Consultez vos statistiques d’utilisation, - Enrichissez votre expérience utilisateur...
- Page 22 3. Comment brancher Service embarqué RJ45 eGuard PC RJ45 Service embarqué Consultez les paramètres et accédez aux réglages de votre appareil via le service embarqué. Au préalable: • Munissez-vous d’un ordinateur équipé d’un port Ethernet (pour branchement câble RJ45) • Le WIFI de cet ordinateur doit être impérativement désactivé...
- Page 23 à l’écran « Réglages » avec les logs suivants : Appliquer la procédure qui suit Login : erlab / Mot de passe : smart Poursuivre en page 28 Si page inaccessible : Modifer les paramètres réseau de l’ordinateur (windows 10) Paramètres...
- Page 24 Accès au centre réseau et partage de votre ordinateur (windows 10) Clic gauche Accès a la connexion réseau de votre ordinateur (windows 10) N.B : vous êtes certains que la WIFI est non connectée ! Clic droit Clic gauche pour accéder aux propriétés...
- Page 25 Captair 321-391-481 Smart Notice & Manuel d’utilisation Entrer les paramètres réseau compatibles à l’accès au service embarqué (windows 10) Clic gauche Clic gauche...
- Page 26 Relevez soigneusement les paramètres existants avant d’appliquer la modifcation suivante, elle vous permettra de récupérer votre confguration initiale si besoin. Entrez les paramètres suivants: Validez Modifer les paramètres réseau de l’ordinateur (windows 11) Paramètres réseau à modifer Clic gauche...
- Page 27 Captair 321-391-481 Smart Notice & Manuel d’utilisation Accès au centre réseau et partage de votre ordinateur (windows 11) Clic gauche Accès a la connexion réseau de votre ordinateur (windows 11) Clic gauche...
- Page 28 • OK : Vous êtes connecté au service embarqué Vous visualisez l’écran « Etats » et pouvez accéder à l’écran « Réglages » avec les logs suivants : Login : erlab / Mot de passe : smart...
- Page 29 Captair 321-391-481 Smart Notice & Manuel d’utilisation Descripti de l’Interace de gestion Détails de la page Etats Choix de la page active de l’interace Identifcation de l’appareil: Modèle Identifcation de l’appareil : N° de série, adresse MAC, état de l’appareil Localisation de l’appareil Jauge fltration : indique un déaut du (des) fltre(s) carbone(s) principal(aux) Jauge de Ventilation : indique l’état de la ventilation...
- Page 30 L’accès aux réglages est protégé par les logins suivants: Login : erlab Mot de passe : smart Réglage avec molécode...
- Page 31 Captair 321-391-481 Smart Notice & Manuel d’utilisation L’accès aux réglages est protégé par les logins suivants: Login : erlab Mot de passe : smart Réglage sans molécode...
- Page 32 Détails de la page Réglages Réglage de l’horodatage de l’appareil, indiquer la date de mise en service de l’appareil Réglage des paramètres réseau de l’appareil Mode : Choix du protocole pour le choix de l’IP Hostname : Désignation de l’appareil sur le réseau IP : adresse IP de l’appareil MASK : masque réseau GW : Passerelle réseau...
- Page 33 Captair 321-391-481 Smart Notice & Manuel d’utilisation Page Historique Détails de la page Historique Afche la liste des évènements de l’appareil (nécessaire pour votre partenaire maintenance) Permet le téléchargement de l’historique au ormat .csv Consignes de ventilation en onction de la colonne de fltration Appareil / Type de colonne 1C1P 1P1C...
- Page 34 Procédure de calibration de l’anémomètre 1- Via le panneau de commande de l’appareil (voir procédure première mise en marche) N.B : La calibration de l’anémomètre doit être reaite à chaque modifcation de la colonne de fltration (type de fltration / changement de fltre) ainsi qu’une ois par an via la procédure de calibration de l’anémomètre.
- Page 35 Captair 321-391-481 Smart Notice & Manuel d’utilisation Le tableau ci-dessous récapitule les diérents types de fltre carbone proposés par ERLAB et leur champ d’application. ® Type AS Pour vapeurs organiques Type BE + Polyvalent pour vapeurs acides et organiques Type K Pour vapeur d’ammoniaque...
- Page 36 Mode opératoire ( appareils munis d’une colonne de fltration ) Pour ces opérations, il est fortement recommandé de porter l’équipement nécessaire à la protection de l’utilisateur ou du technicien de maintenance : lunettes, blouses et gants Exemple: 392 Smart Exemple: 321 Smart Ôter les carters de protection Mettre la hotte hors tension Déconnecter l’alimentation(s) de(s) la carte(s) ventilation...
- Page 37 Captair 321-391-481 Smart Notice & Manuel d’utilisation Modèles Captair 321 - 391 - 481 Smart Procéder à une dépose de tous les éléments qui composent la colonne de fltration de la hotte. Après avoir soigneusement déballé les fltres de leurs emballages, vous pouvez procéder au montage de la colonne en onction des confgurations ci-dessous.
- Page 38 1C1P 2C1P 1P1C1P Veiller en remontant la colonne de fltration à ce que le module de ventilation soit correctement positionné. Reconnecter l’alimentation de la carte ventilateur et le tube lexible à la chambre de prélèvement. (Lorsque l’appareil est équipé d’un Molécode de type A ou F )
- Page 39 Captair 321-391-481 Smart Notice & Manuel d’utilisation Le «Revolving» system Changement des fltres moléculaires ( cas des confgurations des colonnes en version 2C / 1P2C / 2C1P ) Ce concept simple consiste à placer une chambre équipée d’un système de détection moléculaire entre deux fltres de même capacité.
- Page 40 Hottes à fltration aussi dénommées ETRAF ou Sorbonnes à recirculation d’air fltré : ERLAB propose, via son service global Erlab Saety Program (E.S.P), incluant le questionnaire eValiQuest, une validation en 3 points de vos manipulations basée sur une analyse scientifque menée par les spécialistes de son laboratoire: •...
- Page 41 Captair 321-391-481 Smart Notice & Manuel d’utilisation Nettoyage et entretien Vérifcation des éléments mécaniques Charnières : Elles doivent être correctement fxées, elles doivent permettre un relevage instantané et sans eort des éléments de la ace avant. Parties acryliques : Elles doivent être propres, la présence de traces blanches ou de projections indiquent l’utilisation plus ou moins intense d’acide (Acide Chlorhydrique) ou de produits manipulés à...
