Sommaire des Matières pour Imer Group MVPI

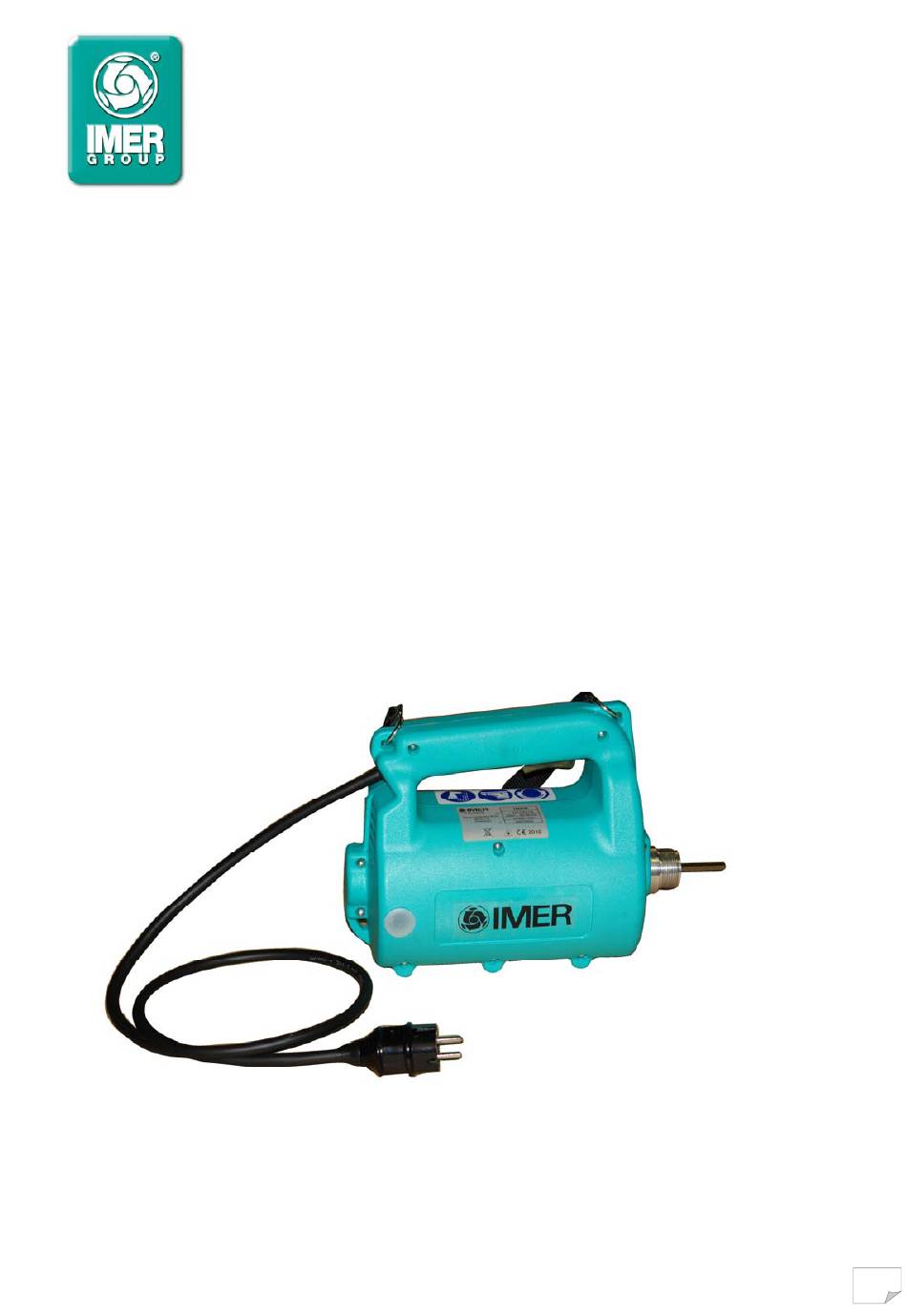

- Page 1 Version 2 au 25/01/2013 MOTEUR ELECTRIQUE MONOPHASE PORTABLE POUR AIGUILLES VIBRANTES A TRANSMISSION MVPI MODELE (FX 2000) Réf : 05070200...
- Page 2 Nous nous tenons à votre entière disposition pour répondre à tout type de remarque, question ou suggestion concernant cet appareil IMER. INDEX PAGE A- CARACTERISTIQUES DU MOTEUR ELECTRIQUE MVPI B- CONDITONS D’UTILISATION C- MANIPULATION ET ENTRETIEN D- MISE EN SERVICE...
- Page 3 A) MOTEUR ELECTRIQUE MONOPHASE UNIVERSEL MOD. MVPI (FX 2000) TYPE DU MOTEUR monophasé 220V-115V-50/60Hz TYPE D’ISOLATION Double CARCASSE Plastique PUISSANCE 2000 Watt CONSUMMATION EN CHARGE 10A –220V / 20A –115V VITESSE A VIDE 18000 tours/min VITESSE EN CHARGE 12000 tours/min...
- Page 4 (pas à gauche). Visser à la main jusqu’à fin de course. 4- Le moteur MVPI est équipé de câble de 3 voies et de leurs respectives prises. Il faudra donc utiliser une base de prise à 3 voies pour connecter le moteur.
- Page 5 J) SCHEMA ELECTRIQUE DU MOTEUR MVPI K) SCHEMA DU CABLAGE POUR MOTEUR MVPI CONNECTE A 220V. Prise male Câble d’interrupteur section 1,5mm² Câble d’interrupteur section 1,5mm² Câble de prise de terre (vert-jaune) Prise de masse connectée à la terre Interrupteur Câble d’interrupteur à...
- Page 6 VUE ECLATEE ET LISTE DE PIECES DETACHEES N° DESCRIPTION Refer. N° DESCRIPTION Refer. 1 Carcasse 20001 13 Câble moteur 20013 2 Protecteur interrupteur 20002 14a Protecteur câble (petit) 20014mn 3 Stator 220V. 20003 14b Protecteur câble (rouge) 20014ro 4 Rotor 20004 15 Prise 20015...
- Page 7 L) INSTRUCTIONS POUR COMMANDER LES PIECES DETACHEES 1. Inclure dans toute commande de pièces détachées la référence de la pièce qui correspond à celle de la vue éclatée ainsi que le numéro de série de l’appareil. 2. La plaque d’identification avec les numéros de série et les modèles se trouvent sur la partie supérieure de la carcasse du moteur, sur l’aiguille le numéro est gravé...
- Page 8 TIPO DI MACCHINA………………………………………… Macchinario per la vibrazione del cemento Tipo, Type, Type, Type, Typ, Type, Tipo Équipement pour la vibration du béton MARCA……………………………………………………….. IMER Marca,Brand,Marque,Merk,Fabrikmarke, Producent,Marca Motore elettrico/moteur électrique MVPI MODELLO…………………………………………….. Modelo,Model,Modèle, Model,Model,Model,Modelo FX 2000 CODICE……………………………………………………….. 05070200 Codigo,Code,Code,Code,Code,Code,Codigo NUMERO DI SERIE…………………………………………..
