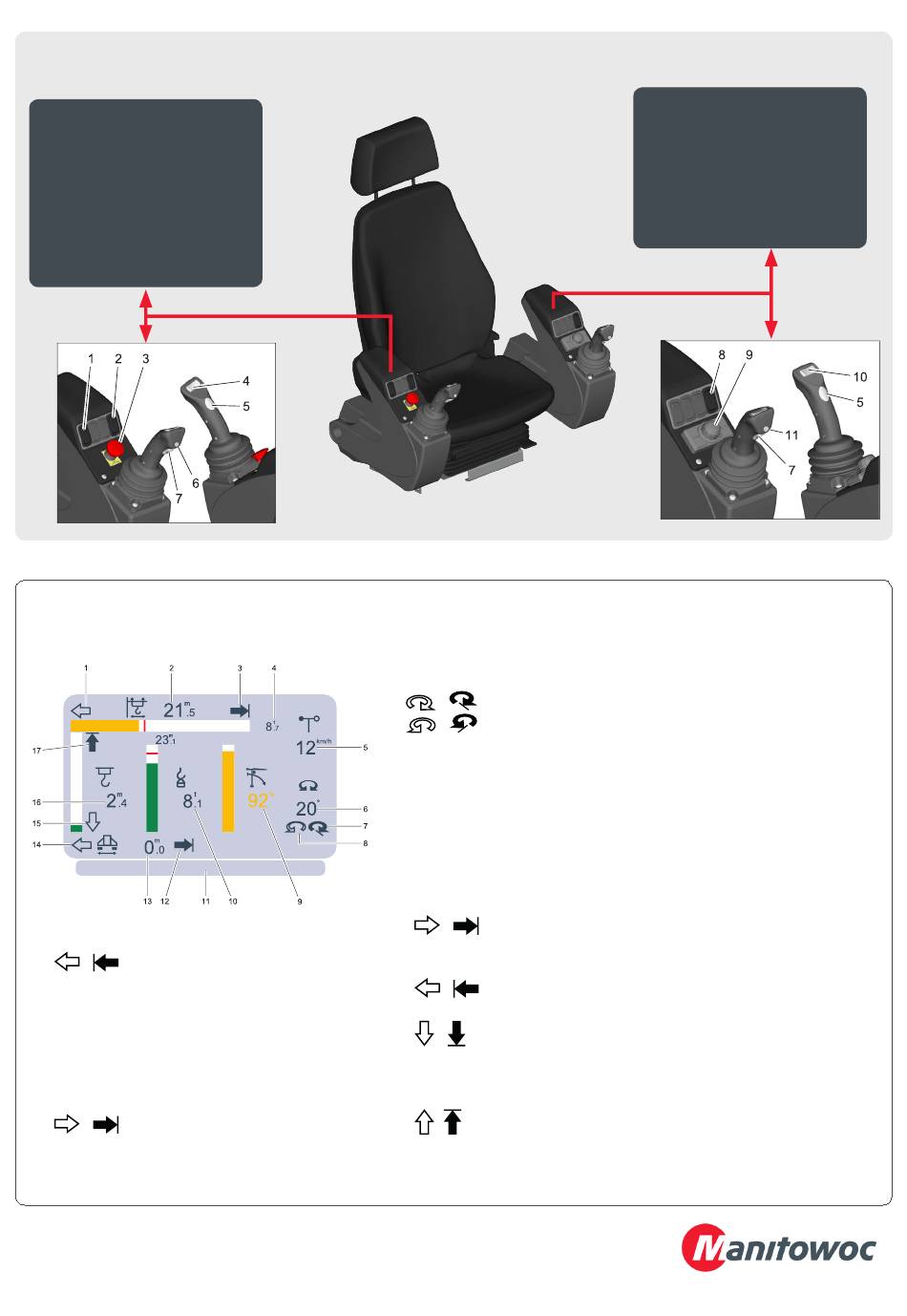

Poste de commande
1. Mise en marche
2. Mise en veille
3. Arrêt (arrêt d'urgence)
4. Limiteur de vitesse
5. Alerte défaut de vali-
dation (vibreur)
6. Klaxon
Indicateurs
1.
/
Ralentissement / arrêt du mouve-
ment de distribution arrière
2. Portée réelle – Portée maximum autorisée
pour la charge soulevée (trait rouge). Le bar-
graphe et la valeur sont en vert quand la valeur
est inférieure à 80% du maximum, orange dès
que la valeur est comprise entre 80 et 99% et
rouge dès que la valeur atteint 100%.
3.
/
Ralentissement / arrêt du mouve-
ment de distribution avant
4. Charge maximum autorisée pour la portée
réelle
Document n'ayant pas de valeur contractuelle
CCS - Guide utilisateur
5. Vitesse du vent
6. Position de la flèche (angle) par rapport au point d'origine
7.
/
Ralentissement / arrêt du mouvement d'orientation droite
8.
/
Ralentissement / arrêt du mouvement d'orientation gauche
9. Affichage de la valeur du moment en %. Le bargraphe et la valeur
sont en vert quand la valeur est inférieure à 80% du maximum, orange
dès que la valeur est comprise entre 80 et 99% et rouge dès que la valeur
atteint 100%.
10. Charge réelle – Charge maximum autorisée pour la portée réelle
(trait rouge). Le bargraphe et la valeur sont en vert quand la valeur est
inférieure à 80% du maximum, orange dès que la valeur est comprise
entre 80 et 99% et rouge dès que la valeur atteint 100%.
11. Affichage des codes messages
12.
/
Ralentissement / arrêt du mouvement de translation avant
13. Distance de translation. La valeur de la distance apparaît en gris
lorsque l'option n'est pas présente.
14.
/
Ralentissement / arrêt du mouvement de translation
arrière
15.
/
Ralentissement / arrêt du mouvement de levage descente
16. Hauteur sous crochet. Le bargraphe et la valeur sont en vert quand
la valeur est inférieure à 80% du maximum, orange dès que la valeur est
comprise entre 80 et 99% et rouge dès que la valeur atteint 100%.
17.
/
Ralentissement / arrêt du mouvement de levage montée
7. Validation
8. Changement de mou-
flage
9. Jog Dial
10. Potain Plus
11. Frein d'orientation
