Pièces à utiliser
• Barres intermédiaires x2
'
Instructions de montage
• Positionner la barre intermédiaire supérieure (j) derrière les barres latérales.
• Utiliser la même rangée de trous oblongs pour la barre intermédiaire inférieure.
• Utiliser les trous de serrage les plus adaptés sur les barres afin de les centrer au mieux dans la niche.
• Serrer chaque barre à l'aide de : 2 vis TBHC M6x20 (k).
• Utiliser les mêmes réglages à gauche et à droite.
4.10

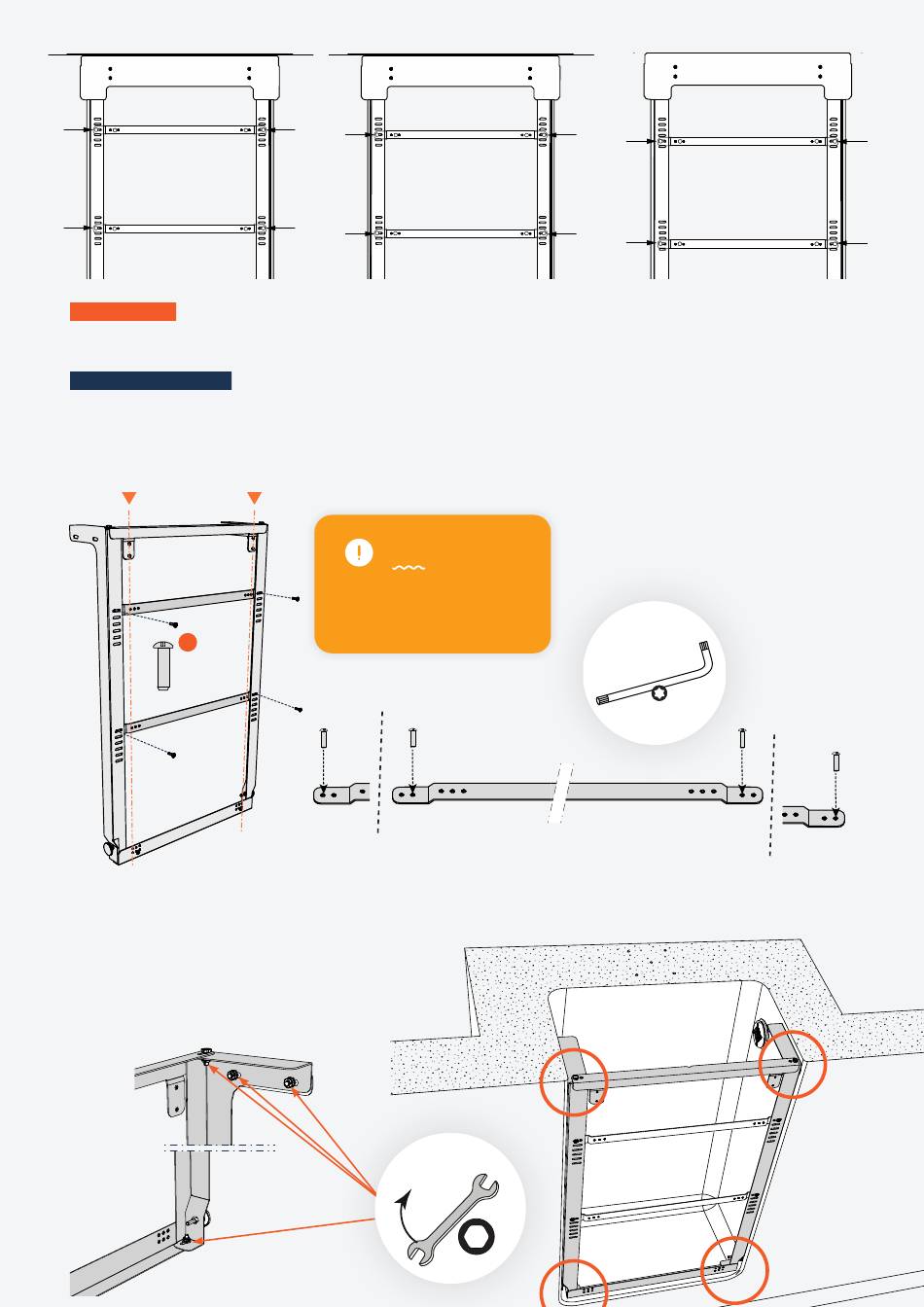

Étape 10 : Serrage des barres supérieures et inférieures
Finaliser le serrage des vis et écrous des :
• Goujons d'ancrage
• Vis de barre transversale supérieure
• Vis de barre transversale inférieure
16
5
5
C
D
C
D
j
Aligner les trous des barres
supérieure,
transversales.
k
x 4
c
7
7
IMPORTANT
inféreure
et
13
D
E
D
E
T30
E
E
