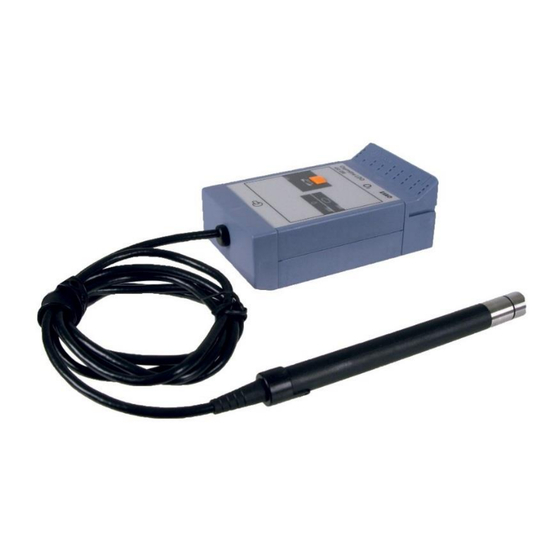

- Page 1 Ex.A.O ® Adaptateur ESAO Data logging ® ESAO Sensor Réf : 452 096 Adaptateur et sonde optique à oxygène Français – p 1 Oxygen optical sensor with probe English – p 10 Version : 5201...
- Page 2 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Vous venez d’acquérir une sonde à oxygène optique et nous vous remercions de la confiance que vous nous accordez. Ce document a pour objectif de vous guider dans l’utilisation de votre sonde. 1.
- Page 3 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Première utilisation Votre sonde est livrée prête à fonctionner. Pour contrôler son fonctionnement, Ôtez le capuchon de protection de la sonde. Insérez la sonde dans une voie d’une console d’ExAO Lancer le logiciel Atelier Scientifique Généraliste Cliquer-déposer le capteur oxymètre en ordonnée : FRANÇAIS...
- Page 4 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Les onglets spécifiques du capteur apparaissent : Dans l’onglet calibre, sélectionner gaz : Puis, cliquer sur l’onglet Mesure : Si la valeur affichée est très différente de 20,9 %, cliquer sur l’onglet Etalonnage.
- Page 5 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Etalonnage de la pente avec ordinateur Pour régler la pente, il va suffire de suivre les instructions du logiciel Atelier Scientifique : En cliquant, sur « Suivant », la fenêtre ci-dessous apparaît, indiquant que la procédure de réglage est en cours.
- Page 6 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Réglage de la pente sans ordinateur : Pour gagner du temps lorsque vous souhaitez régler la pente de plusieurs sondes par exemple ou pour éviter de systématiquement lancer les ordinateurs, il est possible de réaliser l’opération de réglage de pente sans logiciel.
- Page 7 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 5. Entretien - stockage Entretien : Après chaque utilisation, rincer la tête de sonde à l’eau distillée. Stockage : Replacer le capuchon de protection. Veillez à maintenir la sonde sèche. 6.
- Page 8 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 - Cliquer-déposer le capteur oxymètre en ordonnée : Les onglets spécifiques du capteur apparaissent : Dans l’onglet calibre, sélectionner Liquide : FRANÇAIS...
- Page 9 Ex.A.O. Capteur et sonde optique à oxygène Réf : 452096 Puis revenir à l’onglet mesure : Plonger la sonde dans une solution zéro (solution saturée de sodium sulfite anhydre) Maintenir appuyé le bouton orange situé sur l’adaptateur jusqu’à ce que la diode verte située en-dessous clignote : Visualiser sur l’écran mesure du logiciel, la valeur affichée.
- Page 10 Pour tous réglages, contacter le Support Technique au 0 825 563 563. Le matériel doit être retourné dans nos ateliers et pour toutes les réparations ou pièces détachées, veuillez contacter : JEULIN – S.A.V. 468 rue Jacques Monod CS 21900...
- Page 11 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 You have just purchased an oxygen optical probe and we thank you for your confidence. This document aims at guiding you in using your probe. 1. Description This system consists of four elements:...
- Page 12 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 First Use Your probe comes ready to start. To control its functioning, Remove the probe protective cap. Insert the probe into a channel of an interface Run the Standard Scientific Workshop software...
- Page 13 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 The tabs specific to the sensor appear : In the caliber tab, select gas : Then click on the Measure tab : If the value displayed is very different from 20.9 %, click on the Calibration tab.
- Page 14 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 Slope Calibration with Computer To adjust the slope, you only need to follow the instructions of the Scientific Workshop software : By clicking on « next », the window below appears, pointing that the adjustment procedure is ongoing.
- Page 15 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 Slope Adjustment without Computer: To save time when you wish to adjust the slope of several probes for example, or to avoid to systematically run the computers, you can accomplish the slope adjustment operation without software.
- Page 16 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 5. Maintenance - Storage Maintenance : After each use, rinse the probe head with distilled water. Storage : Put the protective cap back. Keep the probe dry. 6. Changing the Probe Head The probe head is designed to function 2 years.
- Page 17 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 Drag and drop the oximeter sensor in ordinate : The tabs specific to the sensor appear : In the caliber tab, select Liquid : ENGLISH...
- Page 18 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 Then go back to the Measure tab : Immerse the probe into a zero solution (saturated solution of anhydrous sodium sulfite) Tap and hold the orange button located on the adapter until the green diode underneath flashes : Visualize on the software measurement screen the value displayed.
- Page 19 Data logging Oxygen Optical Sensor with Probe Ref : 452 096 8. After-Sale Services The warranty is of 2 years. For all settings, contact our Technical Support on 0 825 563 563. The material must be returned to our workshops and for all repairs or spare parts, kindly contact: JEULIN –...
