Globaltronics GT-PM-07FR Mode D'emploi
Globaltronics GT-PM-07FR Mode D'emploi

Globaltronics GT-PM-07FR Mode D'emploi

Compteur consommation d'énergie

Publicité

Liens rapides

COMPTEUR CONSOMMATION
D´ENERGIE
Mode d'emploi
GT-PM-07FR
S.9/16-B

Publicité

loading

Sommaire des Matières pour Globaltronics GT-PM-07FR

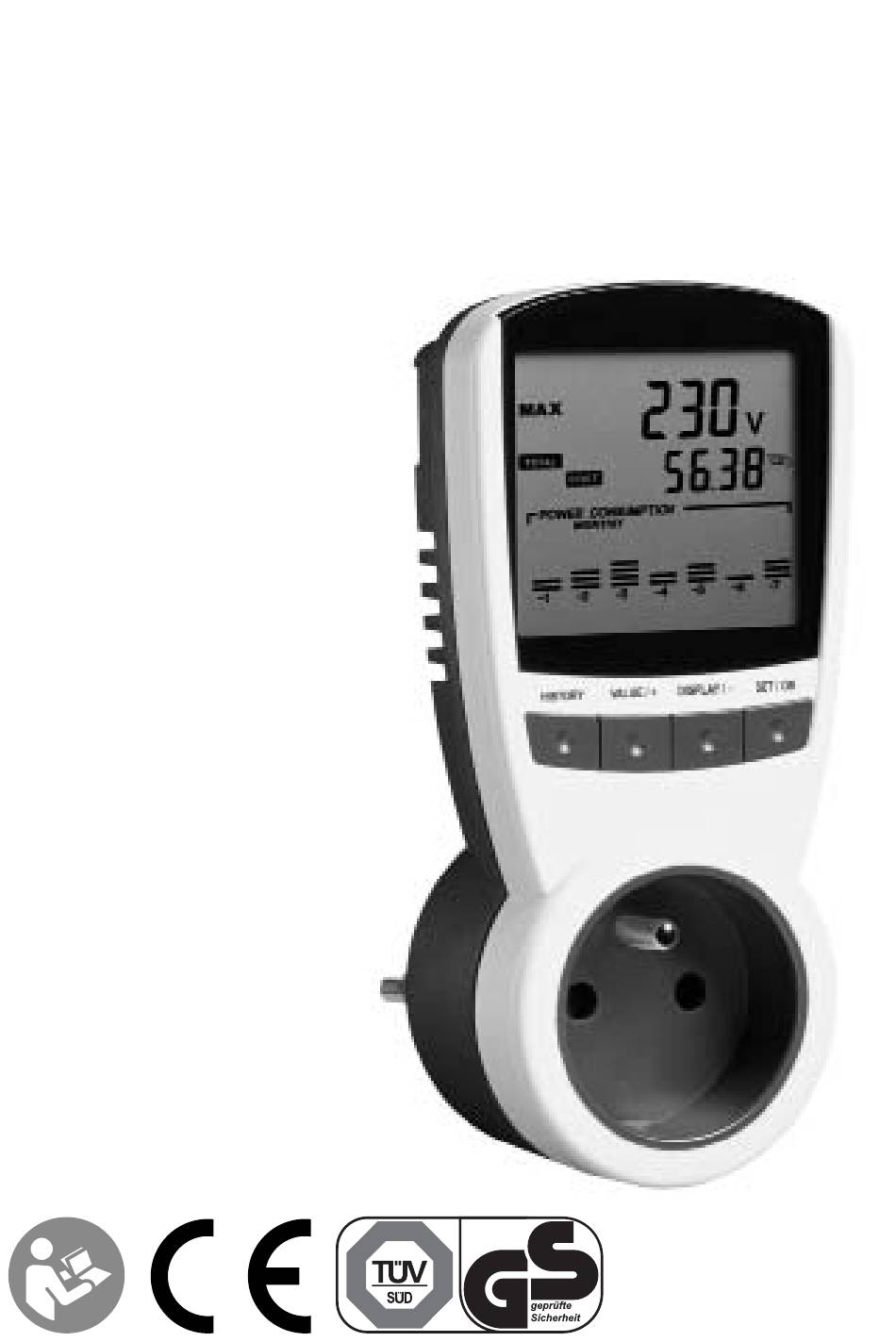

  • Page 1 COMPTEUR CONSOMMATION D´ENERGIE Mode d’emploi GT-PM-07FR S.9/16-B...
  • Page 2 Répertoire Merci de votre confi ance ! ....... 4 Description du produit ....... 4 Avant d’utiliser l’appareil ......5 Utilisation conforme aux prescriptions ..6 Consignes de sécurité ......7 Dangers pour les enfants et autres per- sonnes ..........10 Remarques sur les piles .....
  • Page 3 Protection de l’environnement ....41 Élimination des piles ......41 Élimination des appareils usagés ..42 Emballage .......... 43 Données techniques, GT-PM-07FR ..43 Certifi cat de conformité ......44 Précision de la mesure ......45 Bon de garantie ........46...
  • Page 4 Merci de votre confi ance ! Nous vous félicitons pour l’achat de votre nouvel appareil de mesure des frais d’électricité et nous sommes convaincus que cet appareil moderne vous donnera entière satisfaction. Cet appareil vous aide à déterminer les frais d’électricité des appareils branchés. Nous espérons que vous trouverez tous les «...
  • Page 5 du réseau et les valeurs de surcharge. Vous pouvez également rentrer votre tarif d’électricité et affi cher ensuite les frais effectifs. L’affi chage de l’équivalent en émission de CO2 en kg est une information écolo- gique supplémentaire. De plus, l’appareil de mesure vous montre la consommation totale durant une période de mesure, jusqu’à...
  • Page 6 mode d’emploi avec attention. Ce n’est que de cette manière que vous pourrez uti- liser en toute sécurité et fi abilité l’appareil. Conservez le mode d’emploi ainsi que le ticket de caisse et si possible aussi l’emballage. Si vous prêtez, offrez ou vendez l’appa- reil, veuillez remettre aussi le mode emploi.
  • Page 7 dommages causés par une utilisation non conforme aux prescriptions. Consignes de sécurité Avant de mettre en ser- vice votre appareil de mesure des frais d’électri- cité, veuillez tenir compte des points suivants : • Une installation électrique défec- tueuse ou une trop forte tension de secteur peut provoquer une électrocution.
  • Page 8 correctement installée avec un contact protégé et un fusible. • N’utilisez pas l’appareil s’il pré- sente des dommages visibles ou si la fi che est défectueuse. • N’ouvrez pas le boîtier mais faites faire la réparation par des spécialistes. • Pour ce faire, veuillez vous adresser à...
  • Page 9 • L’appareil ne doit pas entrer en contact avec des gouttes ou des projections d’eau ni avec d’autres liquides. • Gardez une distance d’au moins un mètre par rapport aux sources d’humidité comme des lavabos ou similaires. • Ne touchez jamais l’appareil lorsque vous avez les mains mouillées.
  • Page 10 • Ne couvrez pas l’appareil, il y a risque de surchauffe. • Lorsque l’appareil n’est pas utilisé ou si une panne survient, débranchez la prise électrique. • La prise sert de coupure d’avec le secteur et doit être accessible sans diffi cultés. Dangers pour les enfants et autres personnes Les enfants ne...
  • Page 11 présentant des défi ciences phy- siques, sensorielles ou mentales ou ne disposant pas d’une expé- rience et/ou des connaissances adéquates, à condition d’être placés sous la surveillance d’une personne responsable de leur sécurité ou d’avoir reçu des instructions pour une utilisation de l’appareil en toute sécurité...
  • Page 12 jouent pas avec l’appareil. Une utilisation inappropriée est syno- nyme de risque d’électrocution ! Remarques sur les piles L’appareil de mesure de l’électricité est équipé de 2 piles (piles bou- tons) de type LR44 respectivement AG13 (ces piles sont fournies). Utilisez uniquement le type de piles indiqué...
  • Page 13 • Les piles usées doivent être immédiatement retirées de l’appareil ! Fort risque de coulure des piles ! • Ne pas exposer les piles à des conditions extrêmes, par des corps chauffants ou aux rayons directs du soleil ! Il y a un fort risque de coulure des piles ! •...
  • Page 14 • Si nécessaire, nettoyez les contacts de la pile et de l’appa- reil avant de mettre les piles en place. Explications des symboles Vous trouverez les symboles suivants sur l’appareil respectivement dans le mode d’emploi : Respecter les consignes de sécurité...
  • Page 15 Mise en service Les piles sont déjà en place dans l’appareil à la livraison. Activez-les en retirant la lan- guette d’isolation dans le logement à piles. Pour ouvrir le logement à piles, procédez comme décrit dans le paragraphe suivant. Remplacement des piles 1.
  • Page 16 4. Placez les 2 nouvelles piles (piles bou- tons de 1,5 V, type LR44/AG13) dans le logement à piles. En plaçant les piles, veillez à la bonne polarité (+/-), comme indiqué sur le fond du logement à piles. 5. Introduisez le loge- ment à...
  • Page 17 Description de l’article et fonctions...
  • Page 18 1. Écran LC Affi chage des valeurs mesurées, du temps, des frais, des émissions de gaz à effet de serre 2. Touche SET / OK Mode de saisie de l’heure, des prix du courant, équivalents de gaz à effet de serre, sauvegarder la saisie 3.
  • Page 19 Écran LC 7. Secteur d’affi chage pour la tension, le courant, la puissance, la fréquence, le facture de puissance et la surcharge 8. Secteur d’affi chage de l’heure, du temps de fonctionnement, des frais, des émissions de gaz à effet de serre et de la consommation d’énergie 9.
  • Page 20 Réglages Afi n d’effectuer des mesures pures (sans calcul des frais), vous pouvez sauter ce paragraphe et aller directement au thème « Effectuer une mesure » (à partir de la page 30). Heure 1. Appuyer sur la touche SET / OK pen- dant 3 secondes.
  • Page 21 5. Avec la touche SET / OK vous sau- vegardez l’heure et vous pouvez maintenant régler le mode d’affi chage de l’heure sur 12 h / 24 h et avec les touches VALUE / + ou DISPLAY / – Lors de la saisie du mode d’affi chage à 12 h, l’heure apparaît ensuite avec AM pour le matin et PM pour l’après-midi.
  • Page 22 3. Appeler les montants en centimes avec la touche HISTORY. La première position de l’affi chage des centimes clignote et réglez le chiffre avec la touche VALUE / + pour avan- cer, avec la touche DISPLAY / – pour reculer. 4.
  • Page 23 Prix pour le tarif de nuit (2ème tarif) Si vous disposez d’un tarif de nuit, il faut procéder comme suit : 1. Après la saisie du prix du courant, appuyez, comme indiqué précédem- ment (tarif de jour) sur la touche SET / OK.
  • Page 24 4. Appuyez sur la touche SET / OK et l’affi chage du tarif de courant de nuit apparaît. 5. Rentrez maintenant le prix du courant par kilowatt/heure (en règle générale, des montants en centimes). Régler le montant en Euro avec la touche VALUE / + pour avancer, avec la touche DISPLAY / –...
  • Page 25 Saisir comme représenté sous le point de menu « Régler le prix au kWh ». 8. Appuyez sur la touche SET / OK et apparaît l’affi chage de l’heure à partir de laquelle le tarif de courant de nuit est appliqué. Rentrez ici l’heure. 9.
  • Page 26 différents équivalents CO2. L’équivalent CO2 indique combien une quantité de gaz à effet de serre dégagé contribue à l’effet de serre. La valeur de comparaison est le dioxyde de carbone. Le facteur des équivalents CO2 est rentré dans l’appareil en kg/kWh et affi ché en kg/kWh.
  • Page 27 et réglez la valeur avec les touches VALUE / + ou ADISPLAY / –. Surveillance de la surcharge Avec cette fonction, vous pouvez déter- miner à quelle valeur de courant (16 A maxi) et à quelle puissance (3680 W maxi) l’appareil doit donner un avertisse- ment de surcharge.
  • Page 28 3. Avec les touches VALUE / + ou DIS- PLAY / – vous pouvez passer à W. 4. Appuyez sur la touche HISTORY. Sur l’écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / – vous pouvez rentrer le chiffre souhaité. 5.
  • Page 29 Saisie de la valeur de surcharge pour les Ampère (A) 1. Dans le menu OVERLOAD (Sur- charge), vous pouvez passer à A avec les touches VALUE / + ou DISPLAY / –. 2. Appuyez sur la touche HISTORY. Sur l’écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / –...
  • Page 30 5. Après la saisie du dernier chiffre, appuyez sur la touche SET / OK pour sauvegarder les valeurs et revenir à l’affi chage normal. Effectuer une mesure Attention : la puissance totale des consommateurs branchés ne doit pas dépasser 3680 Watt ! Après avoir réglé...
  • Page 31 Affi cher les valeurs mesurées Affi chage automatique des valeurs mesurées L’appareil vous indique en permanence les différentes valeurs mesurées en conti- nu. Les valeurs suivantes sont affi chées : • V (tension du secteur en Volt) • A (écoulement actuel du courant en Ampère) •...
  • Page 32 • A MAX (valeur maximum du courant Ampère) • W MAX (puissance maximum en Watt) L’appareil change à nouveau en mode d’affi chage automatique quand les touches ne sont pas actionnées pendant 30 secondes. Affi chage des valeurs de consommation Les valeurs de consommation mesurées peuvent être appelées en appuyant sur la touche DISPLAY / –.
  • Page 33 hh:mm:ss. À partir de 100 heures, plus aucune seconde n’est affi chée. Affi chage maximum jusqu’à 9999.59 hhhh.mm. • COST TOTAL (coût de tout le temps mesuré) Les coûts totaux de consommation sont affi chés. Le tarif de nuit est égale- ment pris en compte dans la consom- mation, si celui-ci a été...
  • Page 34 Historique de la consommation Votre appareil de mesure des frais d’élec- tricité enregistre la consommation d’éner- gie d’un appareil branché sur une longue période. L’évaluation des valeurs se fait au mieux si la mesure se fait sur le même consommateur. La consommation est saisie sous forme de diagramme à...
  • Page 35 en arrière etc. jusqu’à -7 = sept jours/mois en arrière). Ainsi, au moyen des barres, vous pouvez reconnaître optiquement et très rapidement votre consommation de courant durant les jours ou mois passés. Vous pouvez aussi appeler les valeurs de consommation. En appuyant en permanence sur la touche HISTORY, les valeurs suivantes sont affi...
  • Page 36 qu’un jour 2 barres sont affi chées, la valeur effectivement mesurée peut se situer entre 1,01 kWh et 1,99 kWh. Pour avoir des valeurs de mesure précise, veuillez appeler les données des jours ou des mois. Affi cher les valeurs de consommation (kWh) Vous pouvez aussi affi...
  • Page 37 • Les barres supérieure et inférieure cli- gnotent à l’écran s’il n’y a pas de valeur affi chée pour la journée sélectionnée. • Sans barre visible au- dessus de l’indication du jour, la valeur mesurée égale 0. 2. Valeur de consommation pour les mois •...
  • Page 38 gnotent à l’écran s’il n’y a pas de valeur affi chée pour le mois sélectionné. • Sans barre visible au- dessus de l’indication du mois, la valeur mesurée égale 0. Remarque : L’affi chage des valeurs de consommation est uniquement disponible pour la consommation par pour l’affi...
  • Page 39 Effacer les valeurs mesurées Vous pouvez effacer toutes les valeurs mesurées et enregistrées. Les données saisies, comme les heures, les prix du courant, le facteur CO2 et les valeurs de surcharge sont conservées. 1. Appuyez et maintenez la touche DIS- PLAY / –...
  • Page 40 Remarque : Effacez toujours les résultats de mesure lorsque les piles sont pleines ou lorsque l’appareil est branché au secteur. Suppression des problèmes Affi chage inhabituel sur l’écran Si l’affi chage de l’écran est inhabituel ou si la manipulation des boutons ne pro- voque aucune réaction, il faut effectuer une initialisation.
  • Page 41 Nettoyage Pour le nettoyage, utilisez un chiffon doux et sec. Risque d’électrocution ! • L’appareil de mesure des frais d’électricité doit toujours être coupé du secteur lorsque vous voulez le nettoyer. • L’appareil ne doit pas être rincé ou trempé dans des liquides. Protection de l’environnement Élimination des piles Les piles et les accus ne doivent pas...
  • Page 42 Les piles et les accus contenant des substances toxiques sont reconnaissables à ce sigle et par Pb, CD, Hg des symboles de produits chimiques (Cd pour le cadmium, Hg pour le mercure, Pb pour le plomb). Élimination des appareils usagés (Applicable dans l’Union euro- péenne et d’autres pays européens ayant des systèmes de récupéra-...
  • Page 43 Éliminez les matériaux d’emballage qui ne sont plus utiles en respectant l’environne- ment et en les triant dans les containers prévus à cet effet. Données techniques, GT-PM-07FR Tension d’entrée/de sortie : 230 V~, 50 Hz Consommation : maxi 16 A Plage de mesure de la tension : 190 V–270 V...
  • Page 44 Représentation de la consommation : 7 jours respecti- vement 7 mois Homologué pour les pièces intérieures avec 10 ° à 40 °C de température de fonctionnement. Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifi cations techniques ou du design ne sont pas exclues.
  • Page 45 • Consommation d’énergie : moins d’1 W Importateur (ce n’est pas l’adresse du service !): Fabriqué pour : PANA S.A.S., 85, Rue de la Victoire, 75009 Paris par : Globaltronics GmbH & Co. KG, Domstr. 19, 20095 Hamburg, Germany...
  • Page 46 SAV au préalable par téléphone, qui vous renseignera sur les modalités. S‘il vous plaît, n‘envoyez pas votre article sans appel préalable ! Globaltronics Service Center c/o Kleyling SAS / Zeitlos GmbH Transports Internationaux RN 415 68600 Algolsheim...
  • Page 47 Conditions de garantie (sans pour autant réduire les droits légaux) : 1. La garantie a une durée maximum de 3 ans à compter de la date d‘achat du produit. La garantie consiste soit en la réparation des défauts de matériaux et de fabrication ou en l‘échange du produit.
  • Page 48 réparé ou un nouvel appareil. Ceci est également valable pour les réparations à domicile. Veuillez noter que notre garantie n’est plus valable en cas de défaut d’utilisation, de non suivi des mesures de sécurité, de force majeure, de piles coulantes, d’une température ambiante trop élevée, si le produit a subi des chocs ou a fait l’objet d’une réparation par un SAV non...
  • Page 49 Valable pendant 3 ans à partir de la date d’achat du produit. Article : COMPTEUR CONSOMMATION D´ENERGIE (GT-PM-07FR) Type de panne : Acheté chez (joindre le ticket de caisse) : Acheteur...
  • Page 50 Téléphone : Mail : (Pour les messages concernant l’état en cas de réparation) Signature : Globaltronics Service Center c/o Kleyling SAS / Zeitlos GmbH Transports Internationaux RN 415 68600 Algolsheim Hotline : 01 40 82 92 26 Mail : gt-support@zeitlos-vertrieb.de PO51000310 S.9/16-B...
