Caractéristiques de l'appareil
2.19 Aperçu des composants
2.19.1 Hybrid manager (unité intérieure) Logatherm WMH
18
17
16
15
14
13
12
11
10

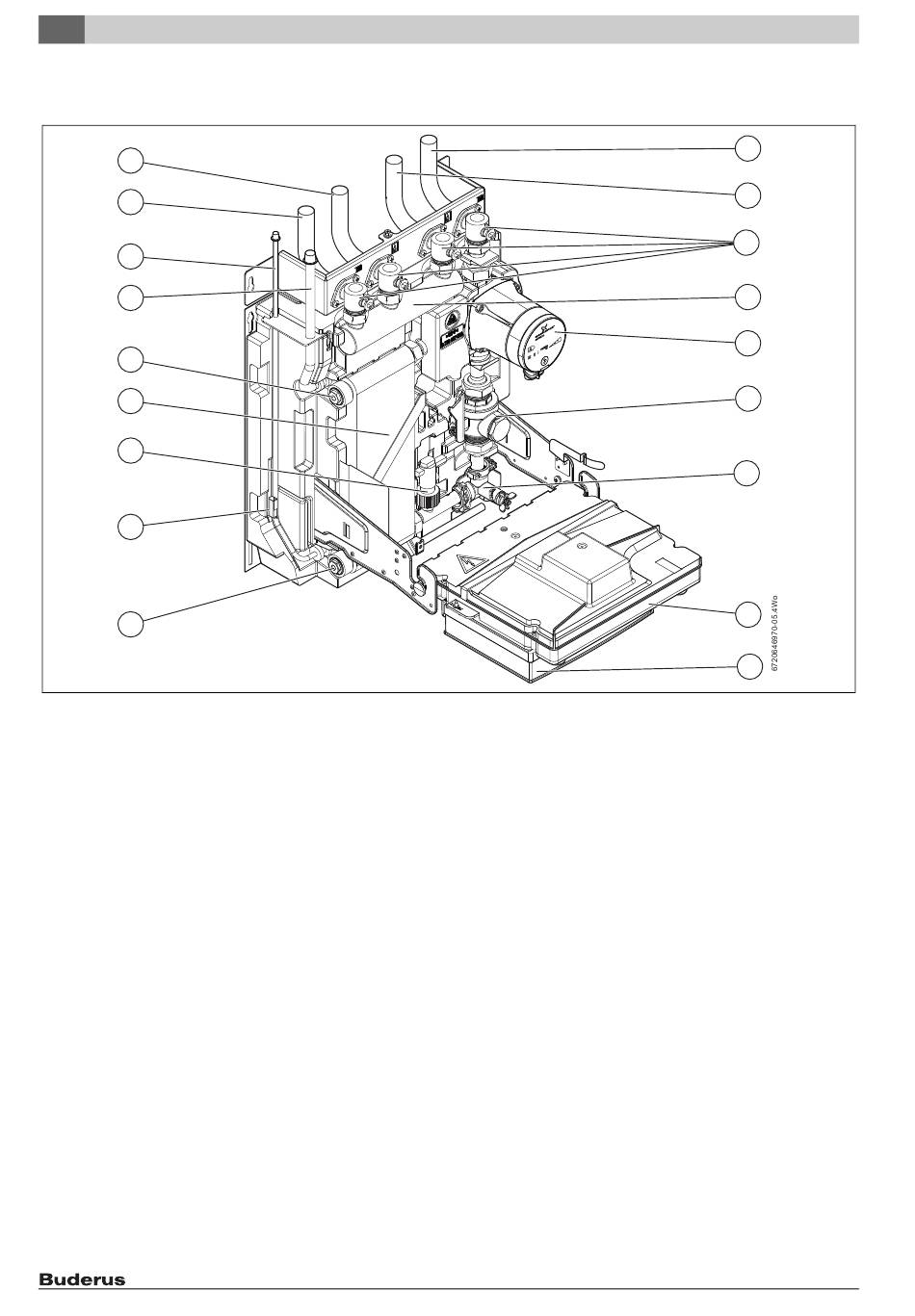

Fig. 14 Composants principaux de l'hybrid manager
[1]
Raccordement pour le retour de l'installation de chauffage
(raccord-union avec anneau de serrage 22 mm)
[2]
Raccord de la conduite de la de la chaudière à condensation
(raccord-union avec anneau de serrage 22 mm)
[3]
Vannes d'arrêt (eau)
[4]
Collecteur
[5]
Grundfos Alpha 2L pompe haute efficience classe A
[6]
Filtre
[7]
Robinet de vidange
[8]
Interface de l'unité extérieure
[9]
Module de régulation hybride
[10] Sonde de température eau de chauffage (à l'entrée du conden-
seur)
[11] Sonde de température fluide frigorigène (pour le fluide frigori-
gène liquide)
[12] Interrupteur de débit
[13] Condenseur
(échangeur thermique à plaque en inox avec brasage cuivre)
[14] Sonde de température eau de chauffage (à la sortie du conden-
seur)
[15] Conduite pour fluide frigorigène gazeux, Ø ½ "
[16] Conduite de fluide frigorigène liquide, Ø ¼ "
[17] Raccordement pour le départ de l'installation de chauffage
(raccord-union avec anneau de serrage 22 mm)
[18] Raccord pour la conduite de la de la chaudière à condensation
(raccord-union avec anneau de serrage 22 mm)
16
1
2
3
4
5
6
7
8
9
Logatherm – 6 720 806 594 (2013/05)
