Pulsar DC/DC48250 Guide Rapide

Dc/dc 48v/2,5a convertisseur élévateur de tension

Télécharger ce manuel

 Convertisseur DC/DC élévateur de tension

 Exemple d'application: booster la tension de 24V DC

à 48V DC

 Plage de tension d'entrée: 18÷28V DC

 Plage de tension de sortie: 48V DC

 Courant de charge maximal 2,5A (120W)

 Sortie PSU signalisation du défaut au niveau du

convertisseur généré par:

 Court-circuit de la sortie

 Surcharge au niveau de la sortie

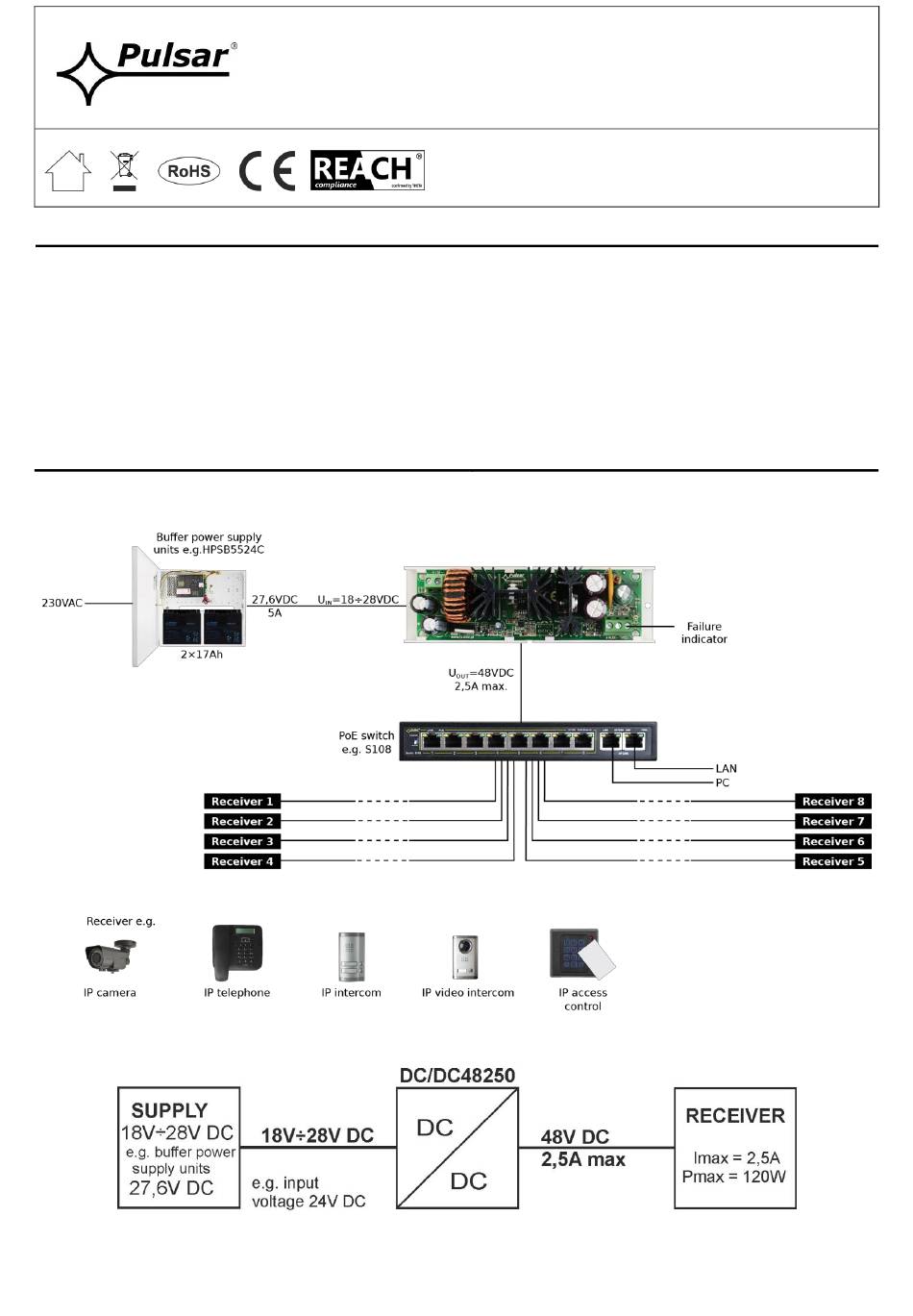

Exemple d'application du convertisseur élévateur-abaisseur de tension

DC/DC 48V/2,5A convertisseur élévateur

Caractéristiques du module:

Schemat indiquant l'application du convertisseur.

DC/DC48250

v.1.0

de tension

Edition: 2 du 15.01.2016

Remplace l'édition: ---------------

 Protection:

 Contre Court-circuit SCP

 Contre surcharge OLP

 Haut rendement: 96%

 Signalisation visuelle LED

 Garantie – 2 ans a partir de la date de fabrication

 Montage:

 Bande de montage avec ruban adhésif

 Vis de montage

DC/DC48250 .

Page 1  Bande de montage avec ruban adhésif  Court-circuit de la sortie  Vis de montage  Surcharge au niveau de la sortie Exemple d’application du convertisseur élévateur-abaisseur de tension DC/DC48250 . Schemat indiquant l’application du convertisseur.
Page 2 Description technique Module de convertisseur élévateur de tension DC/DC 48V/2,5A (DC/DC48250) sert a augmenter la tension de la plage 18V÷28V DC vers la tension 48V DC à l’entrée de convertisseur. Le courant maximal de charge s’élève à Imax=2,5A (Pmax=120W). Le module n’est pas équipé d’isolation galvanique entre entrée/sortie (IN-AUX). Il est au même potentiel „masse”...
Page 3 1.3. Paramètres techniques: - paramètres électriques (tableau 3) - paramètres mécaniques (tableau 4) Tableau 3. Plage de tension d’entrée (alimentation) 18V÷28V DC Plage de tension de sortie 48V DC +/- 1V Puissance du module P 120W max. Rendement énergétique 94%÷ 96% Taux d’ondulation 150 mV p-p Courant de sortie...
Page 4 Il est interdit de jeter les dispositifs électriques ou électroniques avec d’autres déchets domestiques. D'après la directive DEEE (WEEE) adoptée par l'UE pour tout matériel électrique et électronique usé il faut appliquer d'autres moyens d'utilisation. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Poland Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50 e-mail: biuro@pulsar.pl,...
