Assemblage De Linteau/Rail De Porte - Spacemaker Wl108Cl Manuel Du Propriétaire Et Instructions De Montage

Etape 4
FF15 ctr
(4)

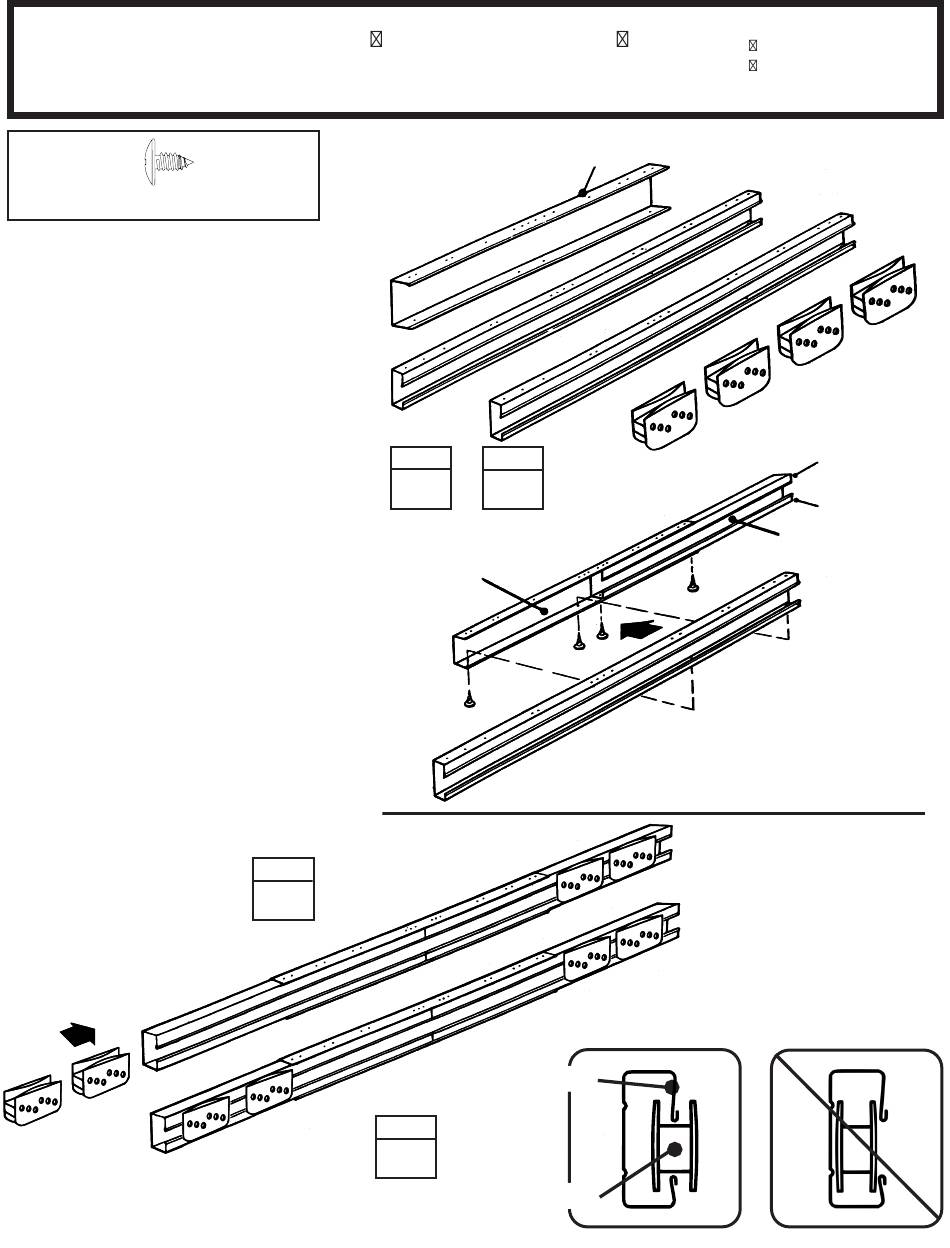

L'assemblage de rail de por te
supporte les portes coulissantes et
renforce le mur frontal. II se compose
de trois pièces.
1
Joignez le linteau avec les pièces
du rail de porte, de la manière
illustrée.
2
Insérez quatre vis depuis le côté
dessous seulement.
Remarque: Les trous au-dessus du
rail de porte serviront à attacher, plus
tard, le pignon à la partie de dessus
du mur frontal.
3
Insérez les coulisseaux depuis
l'extremité du rail de porte, de la
manière illustrée.
4
Mettez ces pièces de côté pour
les utiliser plus tard.
118 1/8"
300,0 cm

Assemblage de linteau/rail de porte

ETAPE
4
66769
118 1/8"
300,0 cm
Pièces nécessaires pour
Linteau (peinte)
6403
9366
ETAPE
ETAPE
1 2
6403
118 1/8"
300,0 cm
Côté long sur le dessus
ETAPE
3
Coulisseau de porte
15
NOTA:
9366
9366
VUE D'EXTRÉMITÉ
CORRECT
6403 Linteau (1)
9366 Rail de porte (2)
66769
Côté long sur
le dessus
Côté court sur
le dessous
9366
INCORRECT
