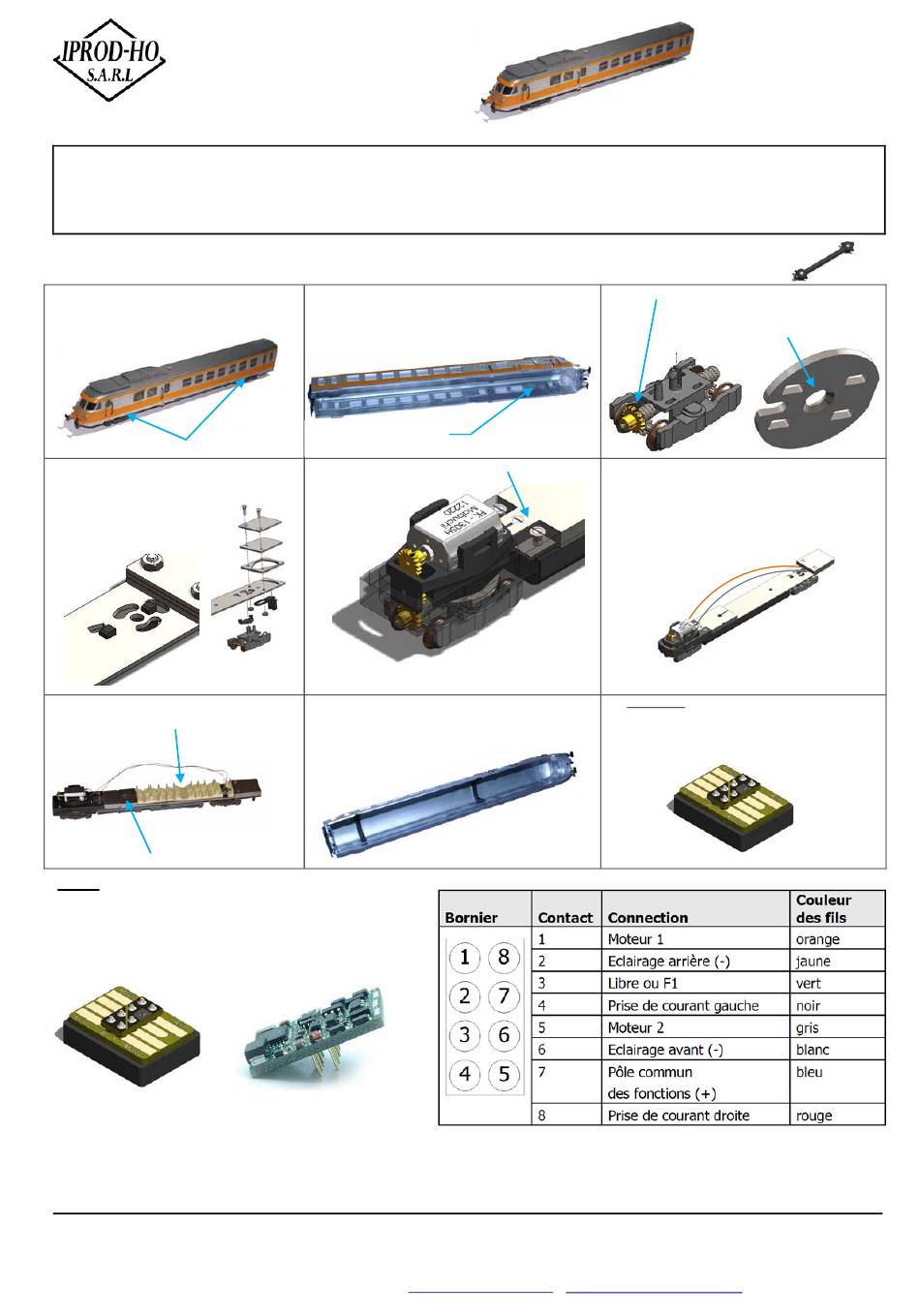

Jouef RTG a Cardan Notice D'utilisation

KIT Châssis
Notice Indice A
Important !
Ce matériel n'est pas un jouet, il comporte des pièces pouvant être
ingérées, son poids et sa forme le rendent contendant, il est donc destiné à une
clientèle avertie ou accompagnée d'un adulte.
Kit de remotorisation pour Locomotives JOUEF de type : RTG à Cardan
Ce Kit est équipé d' un moteur MABUCHI : FK - 130SH ; KAM015 (14000Tr/mn)
1) - Ouvrir la caisse en écartant les flancs et
démontez les bogies en pressant les axes pour
les repousser.
4) - Assemblez le bogie capteur et montez-le
du coté passager. Mettre en place la pièce
KAC028-7, elle est fragile,
si elle casse, collez-la sous
le châssis en métal, puis
montez la pièce d'attelage.
7) - Le montage du kit d'aménagement
ACOPOCA est possible là.
Coupez le coffre à raz remplissez-le de
plomb, et vissez-le là.
DCC :
Décodeurs compatibles :
Nous recommandons : LENZ 10330-01
Tout autre décodeur de toute marque.
- Nota -
Les engrenages doivent tourner librement, sans forcer, sans jeu excessif., un bruit strident lors de l'essai à
vide ou un moteur qui force indique que le pignon moteur est trop serré. Des craquements indiquent que
le pignon moteur a trop de jeu.
Siège social : 7 Impasse de Peyrolland N°2 – 42410 - CHAVANAY - FRANCE
Tel : +33 (0) 6.25.36.60.06 /
2) - Coupez les vitres à raz du dessous des tour de
vitre, et collez-les ou utiliser un kit d'amélioration.
Evitez de mettre du vitrage à l'intérieur dans la zone
du moteur.
Pas de vitrage
5) - Montez le bloc moteur sur le châssis.
8) - Montez les butées entre les fenêtres et collez-les,
vous pouvez mettre un petit bout de double face en
bout des butées, remontez la caisse.
IPROD - HO
iprod.rd@gmail.com
SARL au capital de 7500€ - RCS SAINT - ETIENNE 510 370 752- NAF 3240Z
KAC028
3) - Retournez l'axe central, remplacez l'embout de
cardan par le pignon, et assemblez le bogie*
moteur. Respectez le sens de la pièce, le chanfrein
dessous
6) - Soudez les fils moteur sur 2 demies éclisses et
sur le moteur. Tester le fonctionnement du kit.
7) - Version DCC: vous pouvez utiliser la platine DCC
KAC017 fournie avec le décodeur LENZ Silver Direct
10330-01 qui sera logé près du moteur ou près du bogie
capteur sur la paroi verticale, collez-le avec un double face
/ http://www.iprod-ho.com/
