Jabra PanaCast 50 Instructions De Montage
Support pour écran
Masquer les pouces
Voir aussi pour PanaCast 50:
- Manuel d'utilisation (43 pages) ,
- Manuel d'installation (38 pages) ,
- Mode d'emploi (12 pages)
Manuels Connexes pour Jabra PanaCast 50
Sommaire des Matières pour Jabra PanaCast 50

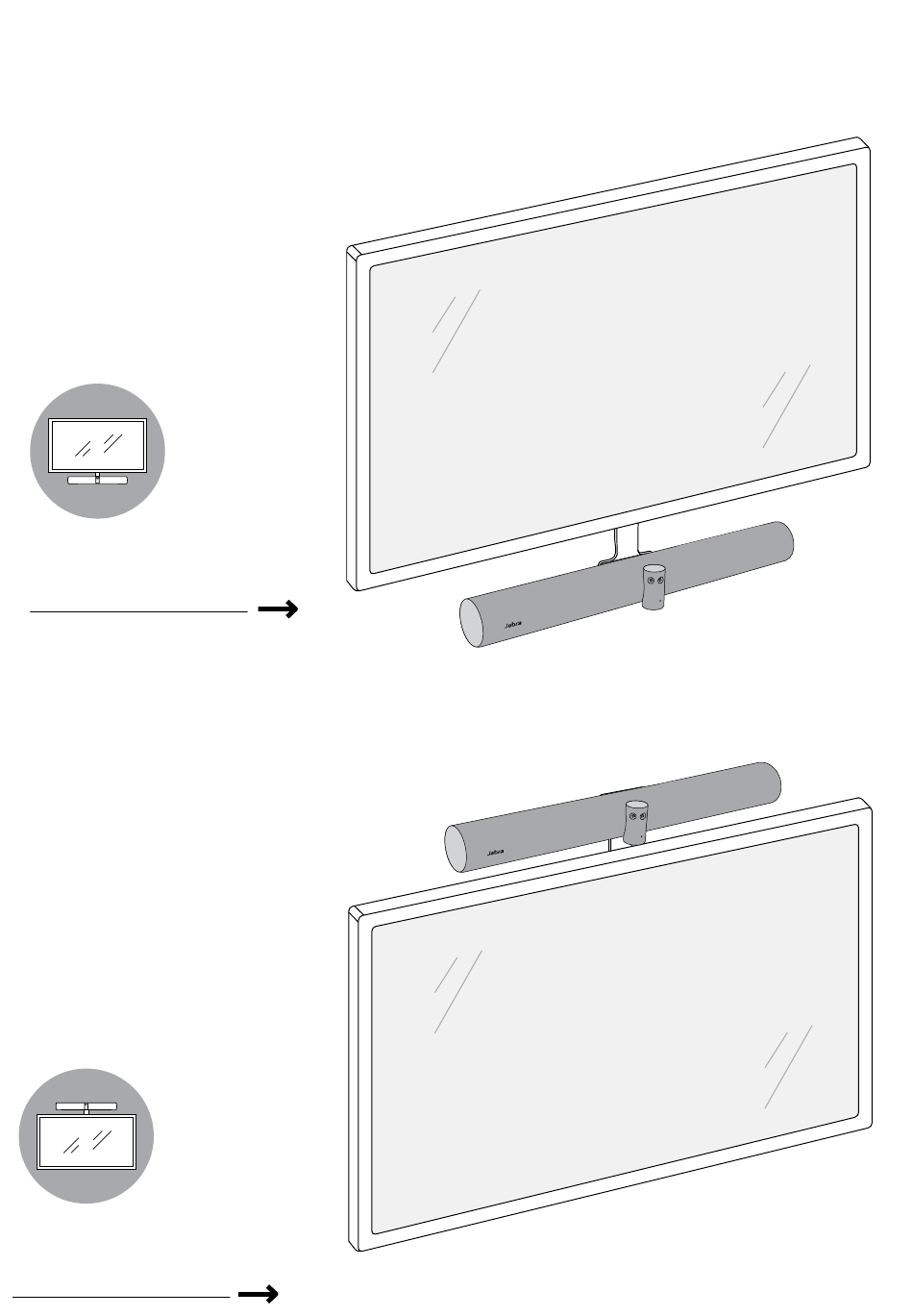

- Page 1 PanaCast 50 Support pour écran Installation en dessous de l'écran Commencer à la page 1 Installation au-dessus de l'écran Commencer à la page 7...
- Page 2 Support pour écran - Partie horizontale M6x30 M6x40 M6x50 (4 pièces) (4 pièces) (4 pièces) Support pour écran - Partie verticale M8x30 M8x40 M8x50 (4 pièces) (4 pièces) (4 pièces) M5x8 M5x12 (2 pièces) (2 pièces) Entretoises Rondelles 2 mm 5 mm 12 mm 22 mm 32 mm (2 pièces) (4 pièces) (2 pièces) (4 pièces) (4 pièces) (4 pièces) (4 pièces) Coussinets de protection...
- Page 3 Retirez l'écran du mur s'il y est déjà fixé. Dévissez la fixation VESA existante de votre écran.
- Page 4 Mesurez la distance entre le trou de la fixation VESA et le bas de l'écran. Cette distance est de X. Assemblez le support pour écran. La distance indiquée par la flèche doit être d'environ X + 10 cm.
- Page 5 Vissez les sections horizontale et verticale entre elles à l'aide des vis M5x8 fournies et d'une clé hexagonale 4 mm. M5x8 M5x12 Collez les coussinets de protection adhésifs sur l'arrière du support pour écran.
- Page 6 Sélectionnez les vis, rondelles et entretoises les mieux adaptées aux contours de votre écran. Entretoises 2 mm 5 mm 12 mm 22 mm 32 mm (2 pièces) (4 pièces) (2 pièces) (4 pièces) (4 pièces) M6x30 M6x40 M6x50 Rondelles (4 pièces) (4 pièces) (4 pièces) (4 pièces) (4 pièces) M8x30 M8x40 M8x50 (4 pièces) (4 pièces) (4 pièces) Vissez le support pour écran et la fixation VESA (non fournie) à...
- Page 7 Ouvrez la charnière de la PanaCast 50 pour faciliter l'accès aux trous de fixation. Montez la PanaCast 50 sur la fixation murale à l'aide des vis M5x12 fournies et d'une clé hexagonale 4 mm. M5x12...
- Page 8 Faites pivoter la PanaCast 50 jusqu'à la placer dans sa position finale, puis orientez la caméra de telle sorte à ce qu'elle soit positionnée au niveau des yeux.
- Page 9 Retirez l'écran du mur s'il y est déjà fixé. Dévissez la fixation VESA existante de votre écran.
- Page 10 Mesurez la distance entre le trou de la fixation VESA et le haut de l'écran. Cette distance est de X. Assemblez le support pour écran. La distance indiquée par la flèche doit être d'environ X + 10 cm.
- Page 11 Vissez les sections horizontale et verticale entre elles à l'aide des vis M5x8 fournies et d'une clé hexagonale 4 mm. M5x8 M5x12 Collez les coussinets de protection adhésifs sur l'arrière du support pour écran.
- Page 12 Sélectionnez les vis, rondelles et entretoises les mieux adaptées aux contours de votre écran. Entretoises 2 mm 5 mm 12 mm 22 mm 32 mm (2 pièces) (4 pièces) (2 pièces) (4 pièces) (4 pièces) M6x30 M6x40 M6x50 Rondelles (4 pièces) (4 pièces) (4 pièces) (4 pièces) (4 pièces) M8x30 M8x40 M8x50 (4 pièces) (4 pièces) (4 pièces) Vissez le support pour écran et la fixation VESA (non fournie) à...
- Page 13 Ouvrez la charnière de la PanaCast 50 pour faciliter l'accès aux trous de fixation. Montez la PanaCast 50 sur la fixation murale à l'aide des vis M5x12 fournies et d'une clé hexagonale 4 mm. M5x12...
- Page 14 Faites pivoter la PanaCast 50 jusqu'à la placer dans sa position finale, puis orientez la caméra de telle sorte à ce qu'elle soit positionnée au niveau des yeux.
